DKM Motor, 위상제어 방식 스피드 컨트롤러 DSKM

주요 제품 특징

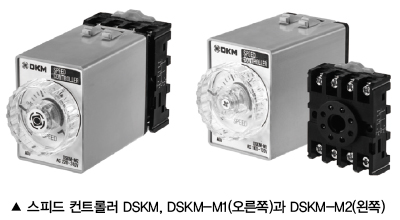

DSKM-M1과 M2로 구성된 스피드 컨트롤러 DSKM은 소형 Plug In(8Pin)타입으로 이뤄져 있어 취급이 간단하며, 컨트롤러 전면에 부착된 속도설정 볼륨을 통해 간단한 모터 회전속도를 조정할 수 있다.

또한 DSKM은 정역운전, 변속, 제동, 다단계 속도 설정, 전자 브레이크와 같은 다양한 기능을 갖추고 있다.

한편, DSKM-M1과 M2는 상호 간에 공통된 특징과 상이한 특징을 보유하고 있는데, 공통적으로 보유하고 있는 특징은 ▲±10%의 전압변동률 ▲4VA 이하의 소비전력 ▲위상제어 방식의 제어방식 ▲50Hz의 경우 90~1400 r/min에 이르는 설정범위와 60Hz의 경우 90~1700r/min에 이르는 설정범위 ▲0.5초의 전기 BREAK 시간 ▲DC 500V 100㏁ 이상의 절연저항(전원단자와 외부단자 간) ▲분간 AC 1500V에 이르는 내전압(전원단자와 외부단자 간) 등이다.

반면, 다른 특징은 DSKM-M1의 경우 AC 100~120V 50/60Hz의 정격전압을 갖추고 있지만, DSKM-M2는 AC 220~240V 50/60Hz의 정격전압을 갖추고 있다는 것이다.

스피드 컨트롤 모터의 회전속도-토크 특성과 Safe Operation Line(사용한계선)

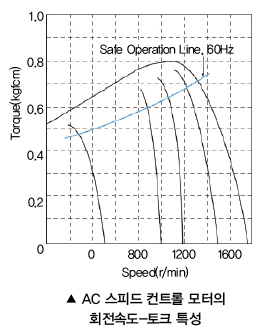

DSKM과 같은 AC 스피드 컨트롤 모터는 일반적으로 아래 <그림>과 같은 회전속도-토크 특성을 보이는데, 각 설정 회전 속도에 대한 부하 토크가 바뀌면 회전 속도도 다소간 바뀌게 된다. 한편, 스피트 컨트롤 모터는 부하와 회전 속도에 따라 입력이 변하는데, 부하가 크고 회전 속도가 낮을수록 온도가 상승한다.

<그림>에 있는 ‘Safe Operation Line’의 아래에 속한 영역을 연속운전 영역이라 하는데, 이러한 ‘Safe Operation Line’은 모터의 허용 최고 온도를 초과하지 않고 연속 운전 할 수 있는 한계로, 모터의 온도에 의해 결정된다.

일반적으로 모터 케이스의 온도가 90℃ 이하이면, 권선부의 절연 등급에서 연속 운전이 가능해진다. 한편, DKM 스피드 컨트롤 모터는 60W 이상일 때 타력팬을 부착하면, 모터 회전 속도와 상관없이 냉각성능을 유지할 수 있다. 타력팬은 별도의 전원에 의해 3,200r/min으로 회전하는 팬으로 모터 회전 속도가 저속이더라도 강력한 냉각성능을 발휘해 자력팬을 사용하는 것보다 약 10~20℃ 정도의 표면 온도 저하 효과를 낼 수 있다.

자료제공 | DKM Motor(www.dkmmotor.com)
