오토닉스, 온도조절기 TM Series와 SSR(Solid State Relay)제품 SR Series

배선 없이 최대 31대까지 확장 가능한 온도조절기 TM Series

다채널 모듈형 PID 온도조절기인 TM Series는 측면에 있는 커넥터를 통해 최대 31대(2채널: 62채널/4채널: 124채널)까지 확장이 가능하며, 모듈 간의 통신 및 전원 배선 사용이 필요없어 결선 작업 및 배선 공수를 절감시킬 수 있다.

또한 TM Series는 모델별로 최대 2채널, 4채널의 개별 입력 및 출력을 할 수 있어 제품 1대로 최대 4대의 온도조절기와 맞먹는 역할을 수행 가능하다.

이러한 TM Series 중 하나인 TM2 Series는 최대 50ms의 고속 샘플링을 통해 온도 제어를 할 수 있는데, 이 때 2채널에 대한 동시 샘플링이 가능하다. 이 외에도 TM Series는 가열·냉각 동시 제어를 통해 보다 효율적으로 온도를 제어하며, DAQMaster를 활용한 파라미터(매개변수)설정을 통해 사용자가 제품 1대로 전류 출력 또는 SSR 구동 출력을 하는 것을 지원한다.

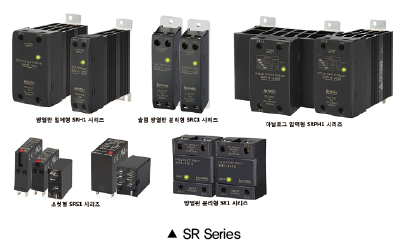

4,000VAC의 내전압을 실현한 SR Series

SSR 제품인 SR Series는 4,000VAC의 내전압을 실현해 제품 사용에 있어 높은 신뢰도와 안정성을 제공한다.

또한 SR Series는 메탈 기판에 비해 높은 절연·방열 효율성을 갖추고 있는 세라믹 기판을 채용해 방열 효율을 높일 수 있다. 전압의 제로 부근에서는 ON/OFF되는 제로크로스 턴온 방식과 입력 신호가 들어간 시점에서 ON되고, 제로 부근에서 OFF되는 랜덤 턴온 방식을 통해 정밀 제어를 수행한다.

이외에도 SR Series는 입력 표시등(녹색 LED)을 통해 사용자의 제품 동작 상태 확인을 지원한다.

이러한 SR Series는 제품별로 다양한 특성을 가지고 있는데, 방열판 분리형인 SR1 Series는 범용, 소형 구조를 보유하고 있어 향상된 편리성을 제공할 수 있고, 방열판 일체형인 SRH1 Series는 DIN 레일, 판넬 등을 장착해 다양한 취부 방식을 보유하고 있다.

슬림 방열판 분리형 SRC1 Series의 경우 22.5mm의 소형 가로 폭을 채택하고 있으며, 판넬을 장착해 사용자에게 다양한 취부 방식을 제공한다.

자료제공 | 오토닉스(www.autonics.co.kr)
