NI, 7½-Digit 디지털 멀티미터(DMM)발표

분해능(7½ digit)과 절연 성능(1.8MS/s) 충족

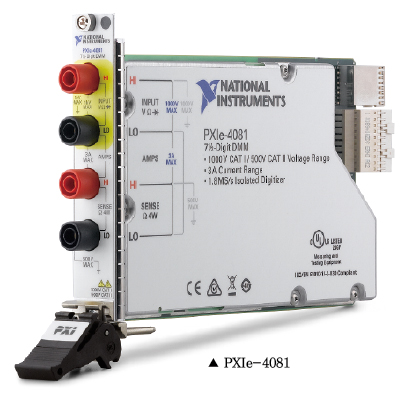

NI가 발표한 PXIe-4081은 PXI Express DMM으로 1.8MS/s 절연 디지타이저 역할을 수행할 수 있다.

이를 통해 PXIe-4081은 엔지니어가 스마트 테스트 시스템을 갖춰야만 하는 소비자 전자제품부터 항공우주 및 국방 솔루션에 이르기까지 이 분야들에서 요구되는 분해능(7½ digit)과 절연 성능(1.8MS/s)을 충족시킬 수 있다.

광범위한 전압 측정과 저항 측정 가능

NI PXIe-4081은 nV에서 kV에 이르는 전압 측정과 더불어 μΩ에서 GΩ에 이르는 저항 측정 역시 가능한 제품이다. 솔리드 스테이트 전류 분기(current shunt)구성은 8개의 DC를 제공하고, 전류 범위는 1㎂ ~ 3A이며, 6개의 ACrms 전류 범위는 100㎂ ~ 3A이다. DMM은 단일 3U PXI 슬롯을 차지하며, 4U 랙 공간 사용 시 하나의 PXI 섀시 안에 17개의 DMM 채널을 구현해 다채널 카운트 시스템을 위한 최상의 채널 밀도를 제공할 수 있다.

대량 신속 처리가 필수적인 애플리케이션에 필수

대량 신속 처리가 필요한 애플리케이션의 경우, 절연 디지타이저 모드를 통해 모든 전압 및 전류 범위에서 최대 샘플 속도 1.8MS/s로 DC 커플링 된 웨이브폼을 수집할 수 있는데, 이 과정에서 엔지니어는 디지타이저 샘플링 속도를 변경해 디지타이저의 해상도를 10 ~ 23비트 사이에서 자유자재로 설정할 수 있고, 이를 통해 빠른 속도와 정확성이라는 이점을 누릴 수 있다.

기본 측정 및 디버깅 자동 작업 시 인터랙티브 소프트 프런트 패널을 활용하면 기존의 계측기와 마찬가지로 모든 기능을 쉽게 사용하는 것이 가능하다. 드라이버 소프트웨어에는 C, Microsoft.NET, LabVIEW와 같은 다양한 개발 환경과 연동되는 프로그래밍 인터페이스가 포함되어 있다.

한편, NI의 모듈형 인스트루먼트 R&D 담당 부사장 Steve Warntjes(스티브 원테스)는 “자동화 테스트가 필요한 고객은 비용 절감을 위해 PXI 계측기의 정확도, 채널 밀도, 속도를 기준으로 하여 PXI 플랫폼을 선택한다. NI PXIe-4081은 NI PXI DMM이 20년 이상 지속해 온 성공을 토대로 PXI Express에 코드 호환형 마이그레이션 옵션을 제공함으로써, 테스트 및 측정 기능의 수명 주기를 연장하고 최고 수준의 성능을 수행한다”고 말했다.

자료제공 | NI Korea(www.korea.ni.com)
