리니어 테크놀로지 코리아, 150V 동기식 스텝다운 DC/DC 컨트롤러

외부 서지 보호 디바이스 제거

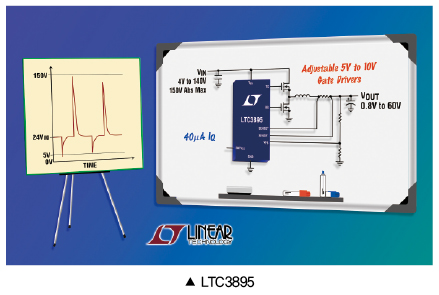

리니어 테크놀로지 코리아가 외부 N채널 MOSFET을 사용하는 고전압 비절연 동기식 스텝다운 스위칭 레귤레이터 컨트롤러인 LTC3895를 출시했다. 4V에서 140V에 이르는 입력 전압 범위는 고입력 전압 소스나 고전압 서지 조건이 있는 입력에서 동작할 수 있도록 설계되어 있다.

운송수단, 산업 제어, 로봇, 데이터콤 애플리케이션에 적합

리니어 테크놀로지 코리아가 출시한 LTC3895의 4V~140V 입력 전압 범위는 고입력 전압 소스나 고전압 서지 조건이 있는 입력에서도 동작하도록 설계되어 있어 외장형 서지 보호 디바이스가 필요 없다.
LTC3895는 입력 전압 Dip(딥)현상이 4V로 하강하는 동안 최대 100% 듀티 사이클로 계속 동작을 보장하여, 운송수단, 산업 제어, 로봇 및 데이터콤 애플리케이션에 적합하다.


96% 고효율 출력 전압

LTC3895의 출력 전압은 96%의 고효율이다. 이로 인해 최고 20암페어의 출력 전류에서 0.8V~60V로 설정 가능하다. 또한 이 제품은 출력 전압 레귤레이션 시 대기 모드에서 40㎂만을 소모하기 때문에, 올웨이즈온 시스템에 이상적이다. 내부 충전 펌프 회로는 Dropout(드롭아웃)시 100% 듀티 사이클 동작을 가능하게 하는데, 이는 방전 중인 배터리로부터의 동작 시에 유용한 기능이다. 한편, LTC3895의 강력한 1Ω N채널 MOSFET 게이트 드라이버는 5V~10V 사이에서 조정될 수 있으며 효율 극대화를 위해 로직 레벨 또는 표준 MOSFET을 사용할 수 있다.

LTC3895는 높은 입력 전압 애플리케이션에서 높은 온칩 소비 전력을 줄이기 위해, IC 전력을 공급할 수 있는 낮은 드롭아웃 리니어 레귤레이터로 동작하는 외장형 N채널 MOSFET을 선택해 게이트를 구동시킨다.
또한 EXTvcc 핀은 스위칭 레귤레이터의 출력 또는 다른 가능한 소스 출력에서 전력을 공급받을 수 있어, 전력 소모를 감소시키는 동시에 효율을 향상시킨다.

50kHz~900kHz 사이에서 고정 주파수 선택

LTC3895는 50kHz ~ 900kHz 사이에서 고정 주파수를 선택하여 동작하며 75kHz ~ 850kHz의 외부 클록으로 동기화할 수 있다. 사용자는 경부하 조건에서 강제 연속 동작, Pulse-skipping(펄스 스키핑) 또는 낮은 리플 Burst ModeⓇ동작을 선택할 수 있다.


이 제품의 전류 모드 아키텍처는 쉬운 루프 보정 기능, 빠른 과도 응답, 뛰어난 라인 레귤레이션을 제공하며, 전류 감지는 최대 효율을 위해 전압 DCR(drop across the output inductor)을 측정하여 달성하거나 선택형 감지 저항을 사용하여 달성된다.

또한 80ns의 최소 온타임은 스위칭 주파수가 높을 때 높은 스텝다운 비율을 가능하게 한다. 전류 폴드백 기능은 과부하 조건에서 MOSFET 열 방출을 제한한다. 추가적인 기능에는 고정 5V 또는 3.3V 출력 옵션, 통합형 부트스트랩 다이오드, 파워 굿 출력 신호, 조절 가능한 입력 과전압 록아웃 및 소프트 스타트 기능이 있다. LTC3895는 고전압 면적용으로 여러 개의 핀이 제거되어 TSSOP-38의 열 성능이 향상된 패키지로 공급된다. 그리고 2가지의 동작 온도 등급으로도 이용 가능하며 -40 ~ 125°C의 산업 버전 온도 등급과 -40°C ~ 150°C의 고온 자동차 버전으로도 이용 가능하다.

제품 주요 특징

· 폭넓은 입력 전압 범위: 4V ~ 140V, (150V Abs Max)
· 폭넓은 출력 전압 범위: 0.8V ~ 60V
· 최대 20암페어의 출력 전류
· 최고 96% 효율을 위한 동기식 정류
· 낮은 대기 전류: 40μA
· 100% 듀티 사이클 성능
· 로직레벨 또는 표준 임계값 MOSFET을 위한 조정 가능한 5V-10V 게이트 드라이브 전압
· DCR 또는 RSENSE전류 감지
· 높은 스텝다운 비율을 위한 80ns 최소 온타임
· 경부하 시 선택 가능한 연속, 펄스 스키핑 또는 로우 리플 Burst ModeⓇ동작
· 50kHz ~ 900kHz 범위의 선택 가능한 고정 동작 주파수
· PLL 동기화 가능한 동작 주파수: 75kHz ~ 850kHz
· 고속 과도응답 & 쉬운 루프 보정을 위한 전류 모드 제어
· 파워 굿 출력 신호
· 조절 가능한 입력 과전압 록아웃

자료제공 | 리니어 테크놀로지(www.linear.com)

리니어 테크놀로지 코리아, 16비트 5Msps SAR ADC 출시

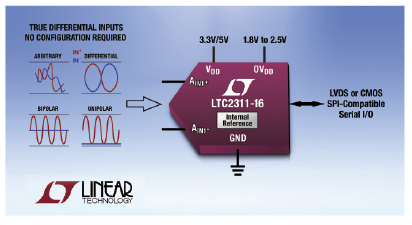

리니어 테크놀로지 코리아는 폭넓은 레일 투 레일 입력 커먼 모드 범위를 제공하는 16비트 5Msps SAR(successive approximation register) ADC(analog-to-digital converter)인 LTC2311-16를 출시한다고 밝혔다. LTC2311-16은 최대 나이퀴스트(Nyquist) 주파수까지 아날로그 신호를 수용하는 유연한 차동 입력의 특징을 제공한다.  또한 이 제품은 다양한 신호 유형을 직접 변환시키면서, 2.2MHz 입력 신호 조건에서 81.6dB의 우수한 SNR(signal-to-noise ratio)을 제공하고 동일한 고속 입력 신호 조건에서 85dB의 높은 CMRR(common mode rejection ratio)을 달성한다.

 LTC2311-16의 유연한 차동 입력 및 폭넓은 입력 커먼 모드 범위는 입력 신호의 컨디셔닝 설계를 간소화시키고, 필요한 부품 수를 상당히 줄이는 동시에 시스템 비용, 소비 전력, 회로 보드 면적을 감소시킬 수 있다.  LTC2311-16은 5Msps 및 2Msps의 샘플 레이트로 16-, 14-, 12-비트 SAR ADC의 핀 호환 제품군으로 제공된다.

이 제품군은 낮은 드리프트(drift), 20ppm/°C 최대 온도 계수특성을 가진 정밀한 내부 레퍼런스가 내장되어 시스템 설계를 단순화시킬 수 있는데, 이 제품군은 3.3V 또는 5V 전원으로 구동될 수 있으며, 3.3V 전원에서 30mW 및 5V에서 50mW를 소모한다. 고속 SPI 호환 가능한 CMOS 또는 LVDS 시리얼 인터페이스는 고집적 고속 시스템에 이상적이다. LTC2311-16은 상업용, 산업용, 자동차(-40°C ~ 125°C) 온도 등급으로 이용할 수 있다.

자료제공 | 리니어 테크놀로지(www.linear.com)
