Portescap의 UltraEC™ 16ECP 브러시리스 DC 모터

다양한 토크 및 속도 충족이 가능한 16mm 직경의 브러시리스 모터

16ECP는 높은 효율과 긴 수명이 요구되는 많은 BLDC 모터 응용 제품에 대해서 탁월한 선택이 될 수 있다. 고효율의 16ECP 설계는 고객이 구동 시스템의 크기를 줄이는 것을 가능하게 하며, 이를 통해 배터리 구동제품의 작동 수명을 연장시킨다.

배터리 구동제품의 작동 수명 연장

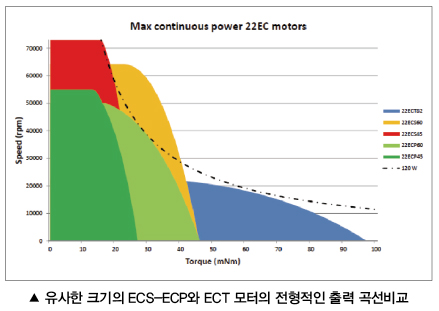

Ultra EC 플랫폼에는 두 가지 길이로 제공되는 22mm 직경의 22ECS 모터가 포함되어 있는데, 이 모터는 특히 인공호흡기 응용 제품에 최적화되어 있다. Ultra EC 플랫폼의 모든 제품은 고객의 정확한 작동환경에 최적화될 수 있도록 높은 효율과 설계 유연성을 제공하는 동급 최고 수준의 마그네틱 회로를 포함하고 있다. 16ECP는 넓은 범위의 다양한 토크 및 속도를 충족시키기 위한 조절 및 최적화가 가능한 16mm 직경의 브러리시스 모터인데, 이로 인해 16ECP는 높은 효율과 긴 수명이 요구되는 많은 BLDC 모터 응용 제품을 위한 최적의 선택이 될 수 있다.

이러한 고효율의 16ECP 설계는 고객이 구동 시스템의 크기를 줄이는 것을 가능하게 하고 이를 통해 배터리 구동제품의 작동 수명을 연장시킬 수 있다.



작동환경의 출력 손실 최소화

이 모터의 심장과도 같은 Ultra EC 코일은 주어진 작동환경의 출력 손실(쥴손실 및 철손실)을 최소화시킬 수 있는데, 이 기술을 활용해 엔지니어들은 16ECP를 아래와 같은 BLDC 모터 성능에 도달하도록 설계했다.

·저속 및 중간 속도에 최적화
·(2극 모터로서는) 저속에서 인상적인 최대 연속 토크
·40K와 55K rpm 사이에서 최대 출력
·60K rpm 부근에서 최대 정격 속도

높은 성능과 경제성 동시에 달성

16ECP의 뛰어난 성능은 복잡성의 최적화, 모터 크기의 최소화 그리고 고가 소재의 사용을 피하는 것을 통해 만들어질 수 있었고, 이렇게 탄생한 16ECP는 높은 성능과 경제성을 동시에 달성했다. 16ECP는 모터의 신뢰성과 긴 수명을 보장하기 위해 베어링, 전자부품 및 조립에 대한 기존의Portescap의 품질 설계 기준을 갖추고 있다.

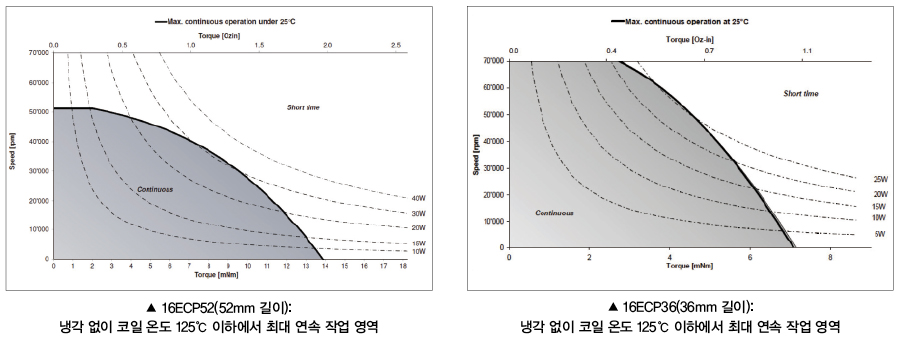

기술적인 우위로 인해, 기어를 사용하는 응용 제품과 같은 저속 응용 제품을 고려하거나 이전에 브러시 DC모터를 사용한 응용 제품의 재설계를 고려할 때 16ECP는 최적의 코어리스 BLDC 모터가 될 수 있다. 중간 속도 응용 제품의 경우, 16ECP의 인상적인 성능 지수들은 속도 저하와 부하 시 발생하는 열을 낮추는 것을 도울 수 있다. 16ECP는 높은 출력이 요구되는 고속 응용 제품에 대해서도 매우 유용하다. 30K rpm 이상에서, 16ECP는 그림 2에서 보는 것과 같이 20와트 이상의 연속 작업 토크와 속도 범위가 가능하다.


또한 16ECP가 자랑하는 극히 낮은 회전 관성은 직접 구동과 기어 결합 조건 모두에서 급가속과 감속을 가능하게 해 시동-정지 작동에서 높은 효율이 필요한 응용 제품들과 16ECP가 훌륭한 조합을 이룰 수 있도록 돕는다.

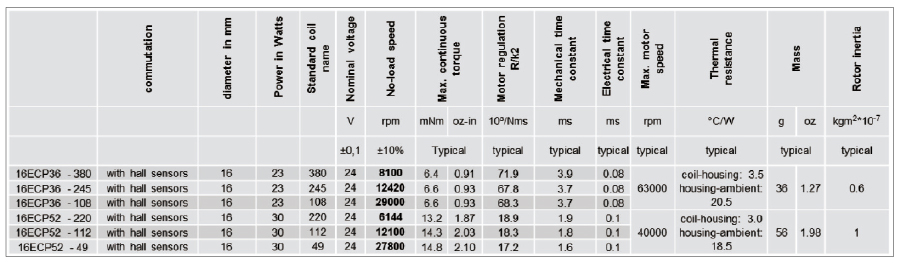

새로운 16ECP 모터는 36과 52mm 길이 두 종류(각각 16ECP36 및 16ECP52)로 제공되며, 홀센서와 사용자의 속도 전압 요구 조건을 충족시킬 수 있는 세 가지 다른 코일을 갖추고 있다. 기어 박스, 인코더, 센서리스 버전, 상이한 코일 또는 모든 기계적 인터페이스 변경과 같은 고객 맞춤화 가능성에 대해서는 해당 지역의 Portescap 직원이 안내한다.

자료제공 | Portescap
