저비용의 지능형 카메라 핸들링 유닛 훼스토, 고속·고정밀 테스트 위치 감지 가능

컨트롤러로 역할을 하는 비젼 센서

훼스토의 전동 톱니벨트 축 EGC-TB 또는 ELGR 및 비젼 센서 SBOI-Q가 포함된 메카트로닉 핸들링 시스템은 다양한 테스트 위치에 있는 전자 부품을 높은 정확도와 빠른 속도로 검사해야 할 경우 저비용으로 완벽한 솔루션을 제공한다. 훼스토는 이 솔루션을 바로 설치 가능한 토털 시스템 솔루션으로 전자 제조업체에 제공한다. SBOI-Q는 통합형 PLC를 통해 전동 핸들링 유닛을 제어하며, 기 입력된 레퍼런스 데이터의 이미지를 분석하여 핸들링 유닛의 X 및 Z축의 정확한 위치를 계산하는데 이를 활용한다.

비젼 센서 SBOI-Q는 전동 캔틸레버 핸들링 유닛의 전면 끝단에 마운팅 된다. CANopen 마스터 기능을 포함한 통합형 CoDeSys PLC를 통해 핸들링 유닛을 완벽하게 제어 가능하며, 추가 제어가 필요하지 않기 때문에 전체 시스템이 복잡하지 않고 단순화된다.


지능형 솔루션

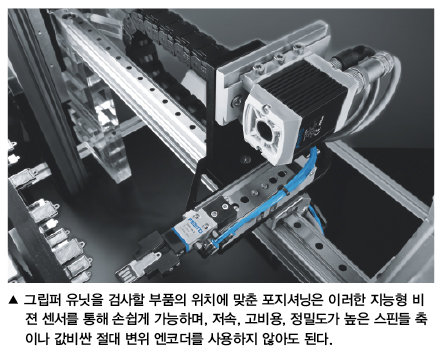

그립퍼 유닛을 검사할 부품의 위치에 맞춘 포지셔닝은 이러한 지능형 비젼 센서를 통해 손쉽게 가능하며, 저속, 고비용, 정밀도가 높은 스핀들 축이나 값비싼 절대 변위 엔코더를 사용하지 않아도 된다. 이 애플리케이션에서는 축의 전체 이동 경로가 아닌 그립핑 포인트에서만 정밀도가 요구되며, 가격 경쟁력이 우수한 톱니벨트 축이면 충분하다.


톱니벨트 축은 8미터의 이동경로를 10m/s의 속도, 반복 정밀도 0.04mm 미만으로 움직이는 것이 가능하나 스핀들 축 솔루션은 이러한 결과 값을 도출할 수 없다.

즉시 설치 가능한 핸들링 시스템

훼스토는 즉시 설치 가능할 수 있도록 사전에 테스트 및 조립을 완료한 캔틸레버 핸들링 유닛을 테스트 장비에 공급하며, 모든 설계 데이터, 회로도 및 종합적인 기능을 함께 제공한다. 고객은 하드웨어뿐만 아니라 완벽한 고부가 패키지를 포함한 즉시 설치 가능한 서브시스템을 받게 된다. 토털 솔루션은 기술 담당자의 부담을 덜어주고, 설계 비용은 절감되며, 조달 프로세스를 단순화하고 이로 인해 전체 프로세스 비용은 절감된다.

자료제공 | 한국훼스토(www.festo.co.kr)
