mts의 스마트 액추에이터

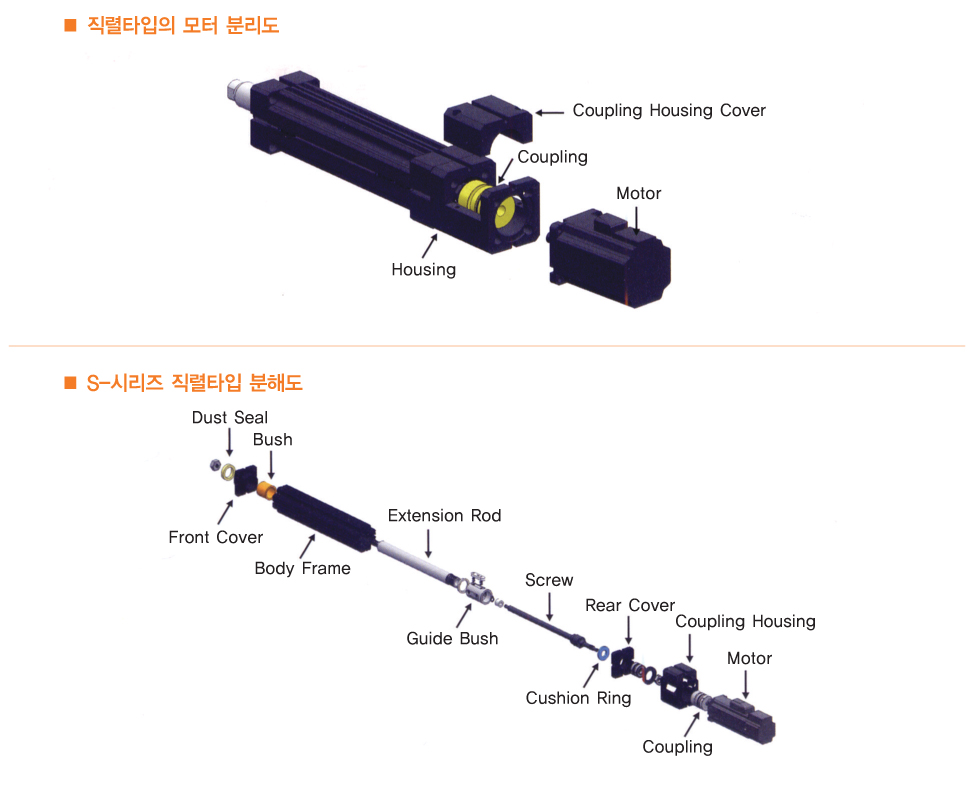

커플링을 이용한 직렬 장착

mts의 스마트 액추에이터의 기본 단위는 압출 바디 프레임, 스크류, 베어링 및 베어링 하우징(커버), 실린더 로드 등과 드라이브 시스템에 연결할 디스크 커플링 등이 내장되어 있다. 액추에이터의 케이스와 하우징 부품들은 고강성 알루미늄의 컴팩트한 구조로 흑색 아노다이징 처리가 되어 있으며, 모든 철재 가공품들은 열처리 및 경질크롬도금 처리로 내구성이 확보되어 있다. 스마트 액추에이터의 모터 장착방식에는 커플링을 이용한 직렬 장착방법과 타이밍 벨트를 이용한 병렬 장착방식이 있다. 여기에서는 직렬 장착방법에 구조를 소개한다.
