높은 강성을 제공하는 크로스 롤러 테이블

에스비씨리니어의 크로스 롤러 테이블은 고정도로 가공된 테이블과 베이스 사이에 SBC 크로스 롤러 가이드 SCVR 형이 조립된 고정도이며, 컴팩트한 직선 안내기구이다. 각 방향의 하중에 대하여 탄성 변위량이 없어 강성이며, 부드러운 직선운동을 얻을 수 있는 특성을 제공한다.

유한궤도 크로스 롤러 테이블은 SCVRU 형과 미니츄어 타입의 SCVRT 형이 있으며, OA기기 및 주변기기, 각종 측정기, 프린트 기판 구멍 가공기 등의 정밀기기나 자동선반, 공구 연삭반, 내면 연삭반, 소형 평면 연삭반, 방전 가공기 등의 슬라이드 부에 광범위하게 사용되고 있다.

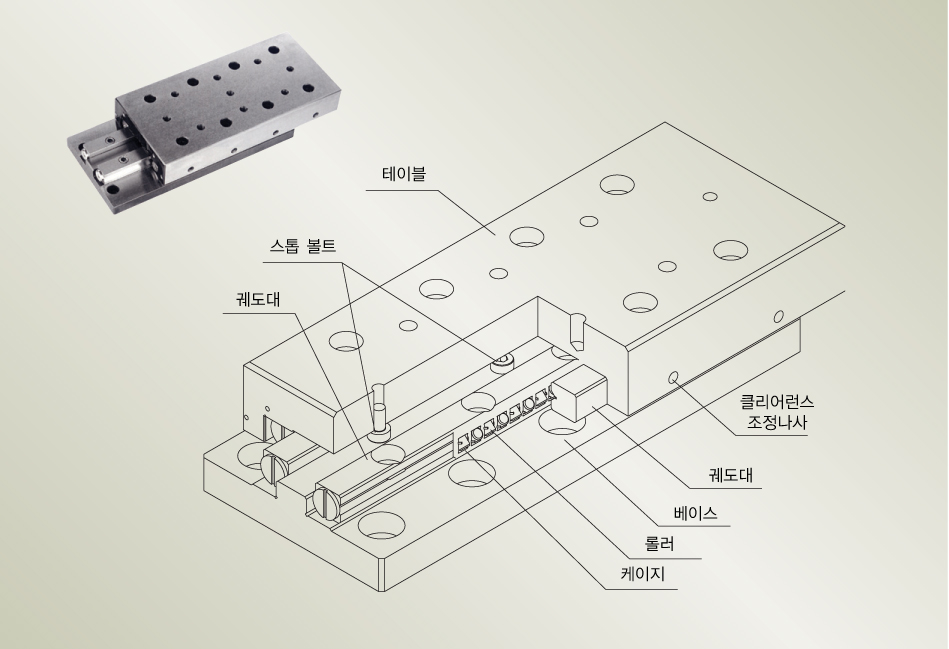

또한 크로스 롤러 테이블은 일체 구조의 궤도 대를 가공 오차없는 심플한 구조의 베이스에 취부하며, 반대 테이블 측에는 SBC 크로스 롤러 가이드 SCVR 형을 조립하여 고정도의 안정된 직선운동을 얻을 수 있다. 부품을 일체화하여 테이블 및 베이스의 강성을 높게 설계하고 있어 각 방향의 하중에 대하여 탄성 변위량이 적어 고강성을 얻을 수 있다.
