고정밀 감속기 결정체 SPI/SPL 시리즈

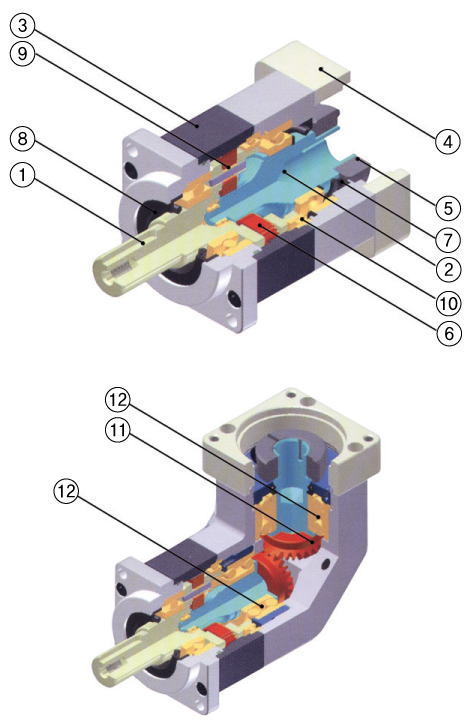

1. Output Shaft
2. Input Gear Shaft
3. Output Case
4. Input Adapter Flange
5. Clamp Ring
6. Planet Gear
7. Oil Seal (A)
8. Oil Seal (B)
9. Needle Bearing
10. Ball Bearing
11. Spiral Bevel Gear
12. Angular Ball Bearing

■ 소형, 경량, 컴팩트 디자인
서보 모터의 소형화, 경량화를 감안한 컴팩트화 설계!

■ 고토크 전달용량
기존 기종 대비 구조적으로 높은 토크 용량을 실현하여
폭넓은 다운 사이징이 가능!

■ 고강성 구조
고강도 특수강 재질의 일체형 Ring Gear 및 입력 축,
Sun 기어 양단지지, 축력 축 일체형 캐리어 설계구조로
인한 감속기의 강성을 극대화!

■ 낮은 관성 모멘트
저 관성화 설계에 의한 제어성 향상!

■ 고효율
90% 이상의 높은 전달 효율!

■ 고정밀
정밀급 기어 적용으로 Low Backlash(약 10 arcmin) 실현!

■ 저소음
소음 레벨 60dB(A) 이하!

■ 장수명
Service Life는 연속운전 기준 1만 시간!
(제품 보증기간: 구입 후 1년)

■ 우수한 Seal 구조
입출력 축 Oil Seal, Case 접합면 O-Ring, 입력 축, 비접촉 Seal 베어링 적용으로 높은 보호등급(IP65)의 밀봉구조로 인한
사용환경의 안전성 확보!

■ 취부방향 자유자재, 호환성
수직, 수평, 경사 등 전방향 취부가능. 또한 경쟁기종과의
취부취수 호환설계로 취부편리성 향상!

■ 다양한 서보 모터에 간편하게 취부
서보 모터 취부용 Adapter 플랜지와 삼지형 콜렛 클램프, Adapter 부싱 적용으로 각 제조사의 다양한 서보 모터에
대응가능하며, 취부가 간편!
