감속기 부착형 에어모터 TAV 시리즈

파카코리아의 감속기 부착 에어 모터는 저속 회전으로 안정된 회전수와 고출력을 얻기 위해 소형 감속 기어를 조합한 것이 특징이다.

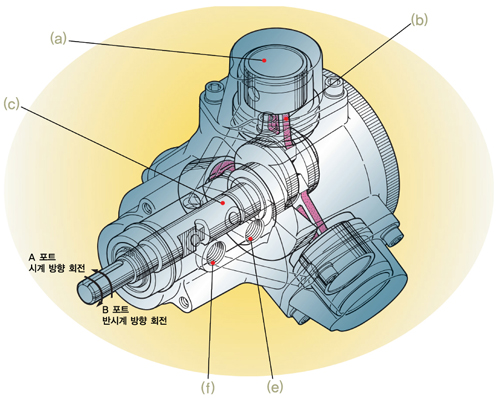

구조 및 작동원리를 보면, 피스톤(a)과 샤프트(c)는 커넥팅 로드(b)에 의해 연결되어 있고, 압축 공기가 A포트(e)를 통해 샤프트와 연결되어 있는 실린더 안으로 공급되면 피스톤이 크랭크를 밀어서 회전력을 얻게 된다. 이 때 B포트(f)는 배기 포트가 된다.

반대로 압축 공기가 B포트(f)를 통해 공급되면 샤프트(c)는 시계 방향으로 회전하게 되고, A포트(e)는 배기 포트가 된다.

주요 특징

- 외접 기어 시스템에 의한 2~3단계 속도변화에 의해 감속을 한다.

- 모든 기어는 열처리가 되어 있다.

- 원활한 내부검사와 모터와 기어의 분해 및 조립을 위해 기어는 출력축 쪽에 부착되어 있다.
