위치 제어에 적합한 Maxon DC Tacho
 |

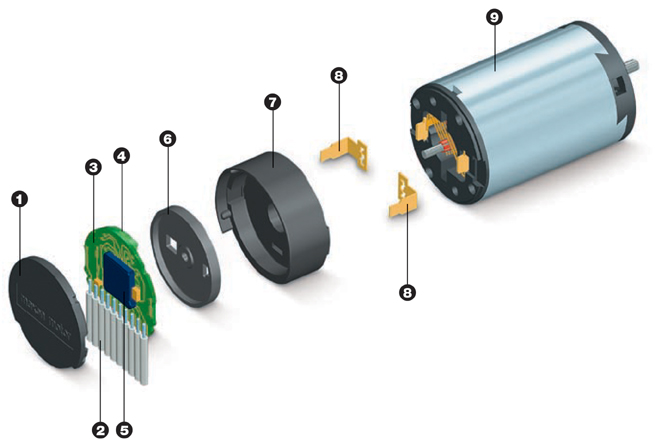

1 덮개, 2 케이블, 3 회로기판, 4 MR 센서, 5 주문형 반도체, 6 다극 자기 휠, 7 엔코더 하우징, 8 모터 단자, 9 모터
고정밀 DC Tacho(타코), 엔코더 및 리졸버는 초정밀 고분해능의 신호를 제공한다. 공진현상을 최소화하여 맥슨모터와 최적화된 상태로 조립되어 출하된다. 기본적으로 모든 Maxon DC 모터는 DC 타코미터로 사용할 수 있다. 모터와 DC 타코미터의 결합이 필요한 경우, DC 타코미터의 회전자가 모터 샤프트에 직접 장착된다.
맥슨의 모든 위치 제어 시스템은 엔코더 신호의 상승 및 하강의 에지 부분을 감지하며, 내부적으로는 엔코더 분해능을 4체배(Quadcounts)하여 위치 정밀도를 높인다. 위치 제어 시스템에는 라인 드라이버 엔코더(RS422)가 사용된다. 이로써 전자장애에 의한 위치 제어 에러를 방지할 수 있다.
<DC Tacho 장점과 특징>
- 메탈 브러시를 사용하여 DC 출력전압은 회전속도에 비례한다.
- 알니코(AlNiCo) 자석을 사용하여 온도변화에도 안정적인 신호를 발생한다.
- 추가적인 타코 베어링이나 마찰에 대한 대책이 필요없다.
- 무커플링, 높은 공진 주파수
