DLS 직선 전달장치 외팔보 축
 |

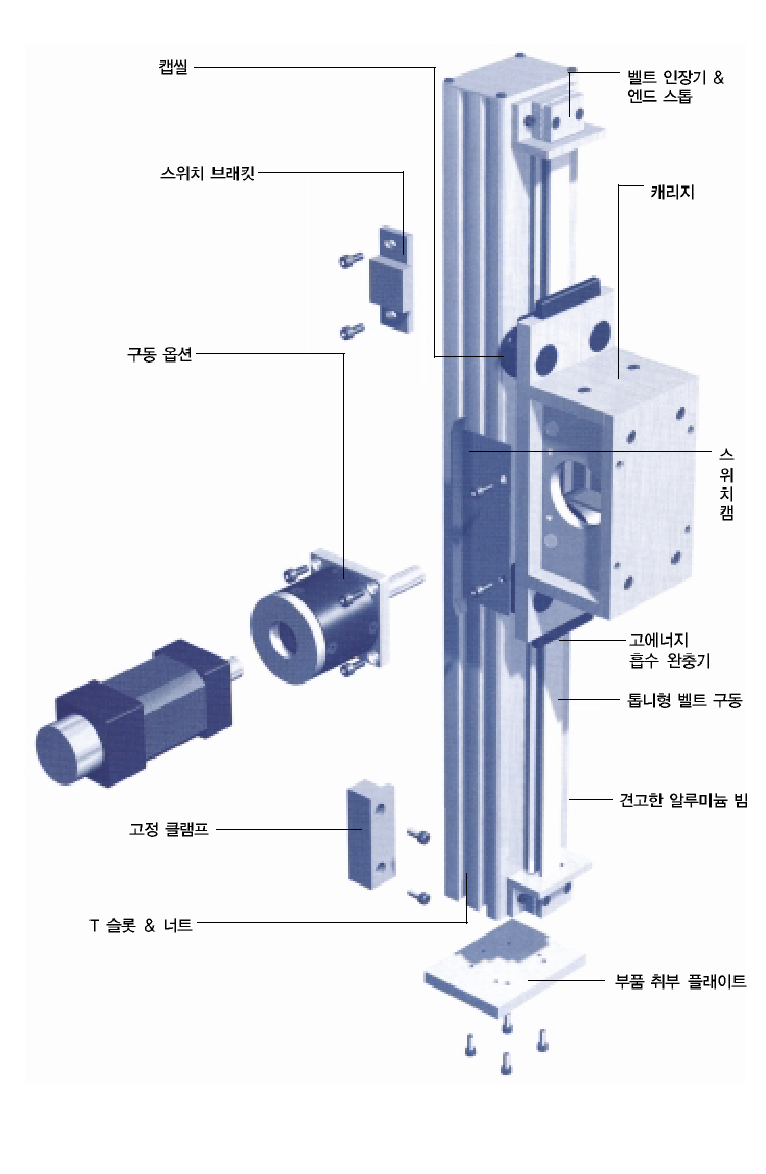

Hepco의 DLS 직선장치 시스템 중, 외팔보 축은 특히 Z축이나 수평 가동의 픽 앤 플레이스(Pick & Place) 어플리케이션에 유용하다. 빔이 고정되는 표준형 DLS와는 반대로, 캐리지 상에서 빔이 움직이는 경우에 사용하도록 되어 있으며, 제품 규격은 3가지뿐이다.
경량형 빔이 표준으로 제공되는 이 축의 배열은 외팔보 하중을 최소의 관성으로 견고하게 지지해준다.
이는 표준형 DLS 축의 캐리지 위에 DLS3C를 설치하는 복합-축 시스템 상황에서 특별히 유용하게 사용된다.
DLS3C는 고객의 요구에 따라 캐리지와 빔을 함께 제공할 수 있다. 표준형 DLS에 사용된 것과 동일한 AC 모터를 장착한 유닛도 공급이 가능하다. 고객의 드라이브와 연결시키기 위해서는 모터가 없는 웜 감속기나, 고도의 정밀도 및 효율성을 가진 감속기를 선택하면 된다.
이러한 유성 연동 장치 유닛들을 구동 풀리에 바로 연결할 경우 최상의 정밀도를 얻을 수 있다. 4:1에서 20:1까지의 비율로 가능하며, 서보 모터와 사용하기에 가장 이상적이다. Hepco는 고객의 모터에 접합한 감속기를 위해 미리 드릴작업을 한 플랜지도 공급하고 있다.
표준 축과 마찬가지로, 캐리지의 세 플래이트와 빔 끝부분의 부품 취부용 플래이트는 고객이 필요한 가공작업을 추가로 할 수 있도록 쉽게 분리가 가능하다. 응용사례로는 시트 공급장치, 케이블 꼬는 기계, X-Z 이송 유닛, 취출 유닛 기구(Sprue Picker), X-Y 시스템, X-Y-Z 시스템 등이 있다.
