DLS 직선 전달장치 표준 축
 |
Hepco의 DLS 직선장치 시스템은 직선 구동문제에 대한 완벽한 솔루션을 제공한다. DLS가 거의 모든 종류의 직선 포지셔닝 어플리케이션을 해결할 수 있는 제품이 되도록 필요한 모든 옵션이 동원되어 설계 되었기 때문이다.

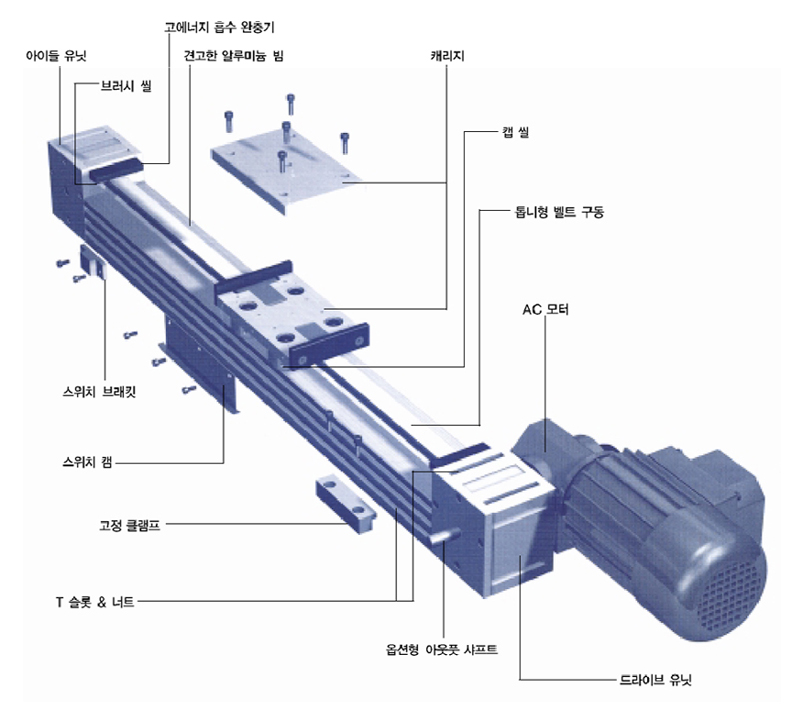

위의 그림은 아웃풋 샤프트를 가진 AC 브레이크 모터가 장착된 유닛을 나타낸 것이다(두 번째 유닛과 직접 연결을 가능하게 하기 위함). 스위치 브래킷을 사용하여 설치된 마이크로 스위치로 고정되어 있다. 이 스위치는 캐리지에 부착되어 있는 것으로 그려진 스위치 캠에 의해 조작된다. DLS 유닛은 고정 클램프를 사용하여 설치 베이스에 취부한다.
DLS의 가장 중요한 특징은 두 개의 별도 알루미늄 플래이트로 만들어진 캐리지에 있다. 상단 플래이트는 4개나 5개의 소켓 헤드 나사를 풀어주면 분리가 되며, 이러한 특징으로 인해 고객에게 필요한 추가 가공작업도 가능해진다.
DLS의 전체 길이와 엔드 박스부분에는 쓰기 편리한 T 슬롯이 나있다. 고객은 이러한 T 슬롯을 이용하여 어플리케이션과 꼭 맞는 정확한 위치에 Hepco T 너트를 고정시킬 수 있다.
DLS 직선 전달장치 시스템의 응용사례로는 시트 공급장치, 케이블 꼬는 기계, X-Z 이송 유닛, 취출 유닛 기구(Sprue Picker), X-Y 시스템, X-Y-Z 시스템 등이 있다.
