고부하용량 리니어 가이드, 미니어처 PU 시리즈/PE 시리즈
 |
NSK에서 NSK 리니어가이드짋미니어처 PU 시리즈/PE 시리즈의 고부하 용량형을 새롭게 개발했다. 최근 고정도의 부드러운 움직임으로 고가감속 용도에 적합한 경량, 저이너셔가 요구되고 있으며, 장치의 콤팩트화를 위해서 리니어가이드의 고부하용량 요구가 증가하고 있습니다.
이러한 경향에 따라 출시된 NSK 소형의 미니어처 리니어가이드는 정밀한 위치 결정을 필요로 하는 반도체 제조장치, 액정관련장치 등의 최첨단 분야에서 폭넓게 활용되고 있다.

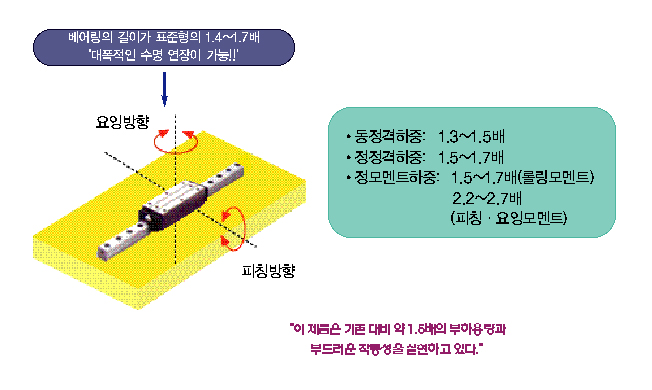

이 제품은 기존대비 1.5 배의 고부하용량에 의해 대폭적인 장수명을 실현했으며(표준형의 3.3 배 수명), 이로 인해 장치의 콤팩트화에 공헌하고 있다.
또한 고부하 용량형은 피칭, 요잉 방향의 모멘트 부하 능력이 높으며(2.2~2.7 배), 편중된 하중에의 용도 등 모멘트 하중을 받는 경우에도 적합하다.
기본정정격모멘트하중의 20%가 작용해도 고작동성을 실현할 수 있어 베어링의 궤도홈형상(크라우닝형상)과 엔드캡 순환부 형상의 개선에 의해 볼의 순환을 보다 부드럽게 하여 고작동성을 실현하고 있다. 특히, 모멘트 하중 작용시의 작동성을 대폭으로 향상시켰다.
또한 기존의 미니어처 LU 시리즈/LE 시리즈 대비 베어링 중량의 약 20% 경량화를 실현하고 있다. 즉 본체의 일부에 수지재를 채택해 베어링을 약 20% 경량화하여 엔지니어는 고가감 속도 용도에서의 저이너셔 효과를 기대할 수 있다.
