손쉽고 빠른 스케일 설치 RSF 전용 설치도우미로 실현
 |
제품의 설치 상태를 정확하게 확인하는 것은 장비 운용에 있어서 기본적인 요소라고 할 수 으며, 일반적인 경우 엔지니어는 오실로스코프를 이용할 수 있지만 이것이 여의치 않을 경우 설치 및 사용상의 어려움을 겪을 수 있다. RSF의 개방형 리니어 엔코더는 사용자의 설치 용이성을 높이기 위해 여유있는 설치 허용공차를 가지도록 설계되어 있으며, 전용 스케일 설치도우미를 제공함으로써 엔지니어로 하여금 스케일의 설치 상태를 빠르고 정확하게 파악할 수 있도록 도와줄 수 있다.

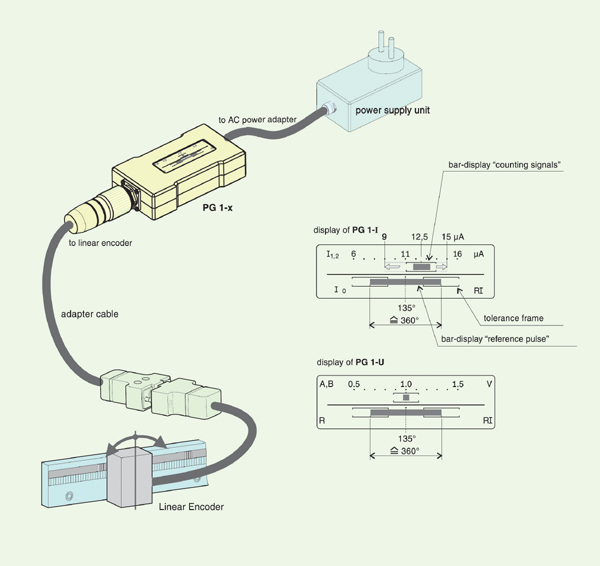

RSF의 설치도우미는 아날로그 신호 출력 제품과 연결이 가능한 PG1-U, 디지털 신화와 아날로스 스위치 오버를 이용해 연결할 수 있는 PG1-I 등으로 구성되어 있으며, 엔지니어는 출력 신호의 종류에 따라 알맞은 설치도우미를 선택해 사용할 수 있다.
특히 PG1-X의 경우 카운팅 신호와 레퍼런스 신호의 상태를 디스플레이 창에 바(Bar) 형태로 나타내며, 이를 통해 바의 길이와 위치가 리니어엔코더의 설치 오차 허용범위 내에서 얼마나 정확하게 설치되었는지 보여줄 수 있다.
RSF는 설치도우미는 외부의 AC전원을 사용할 수 있으며, 이를 스케일과 연결해 5V의 전원을 사용하므로 별도의 추가 전원 없이 측정상태를 곧바로 확인할 수 있다.
