PCI 기반 200MS/s 12비트 디지타이저 -내쇼날인스트루먼트

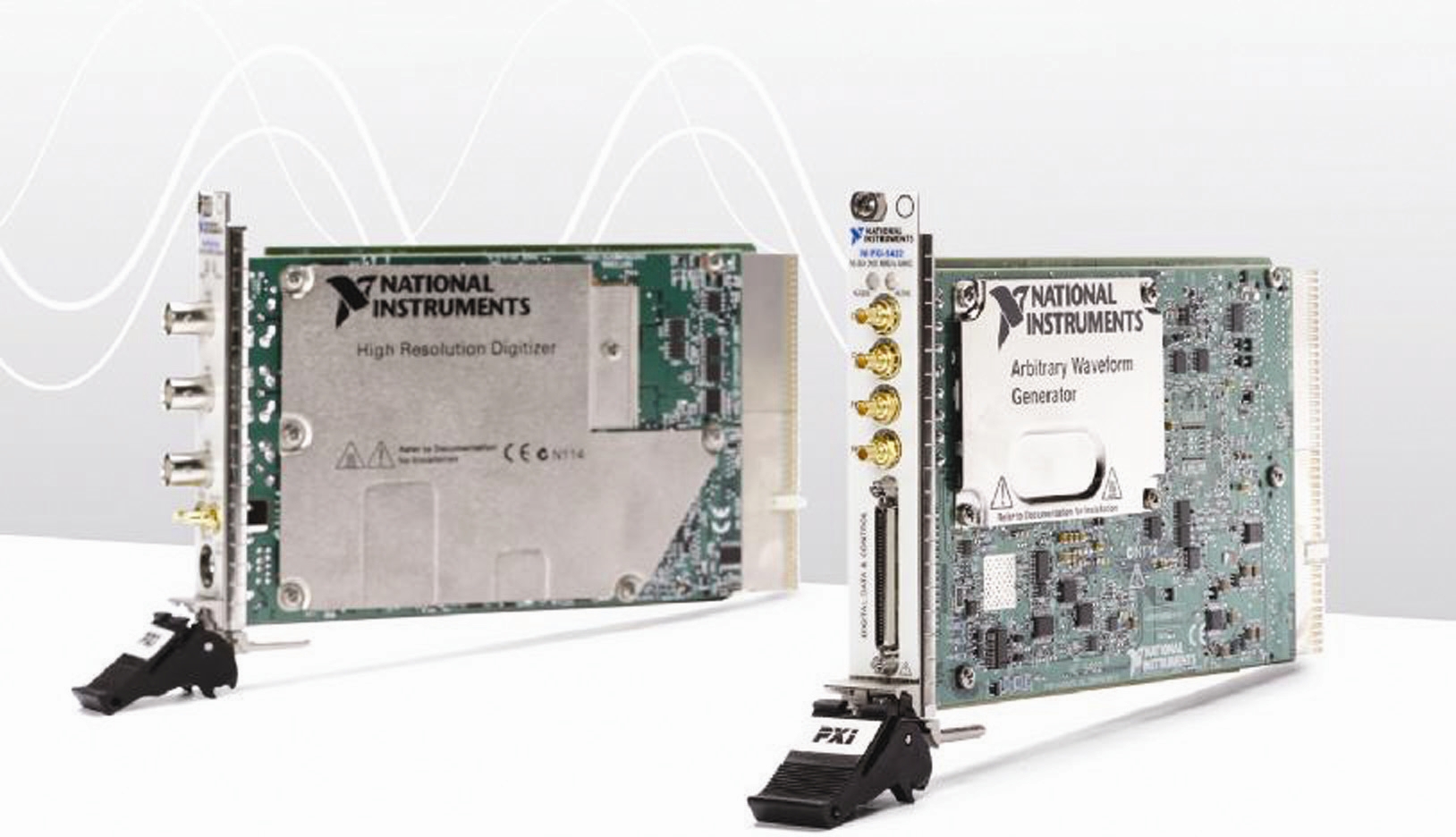

NI PCI-5124는 이미 상용화된 12비트, 200MS/s PXI 기반 디지타이저의 PCI 버전이다. 이는 NI PXI-5124 디지타이저와 함께 150MHz 대역폭으로 두 개의 동시 샘플링 입력에서 75dBc 이상의 SFDR(Spurious-Free Dynamic Range)을 제공한다. 이들 두 장치는 채널 당 최대 512MB의 온보드 메모리, 빠른 데이터 전송 및 엄격한 동기화가 특징인 NI의 SMC(Synchronization and Memory Core) 아키텍처에 기반하고 있다. NI PCI-5124는 소프트웨어로 선택할 수 있는 50Ω 및 1MΩ 입력 임피던스, 반복 신호를 위한 4GS/s RIS(Random Interleaved Sampling) 및 비디오 트리거링을 포함한 5가지 트리거 모드 기능을 추가로 제공한다.
이로 인해 설계 및 테스트 엔지니어는 높은 채널 수와 혼합 신호 애플리케이션을 위해 SMC 기반의 모듈형 계측기를 수 십 ps내로 동기화시킬 수 있게 됐다. 그리고 연구 및 설계부터 검증과 제조에 이르는 제품 개발 전반에 걸쳐 NI LabVIEW, NI TestStand 또는 SignalExpress의 Express 기술을 통해 측정 시스템의 신속한 개발도 가능하다. 한편 32, 256 및 512MB 메모리 옵션이 포함된 NI 스펙트럼 측정 툴 킷은 NI LabVIEW 및 LabWindows/CVI에 전력 스펙트럼, 피크 전력 및 주파수, 대역 내 전력, 인접 채널 전력 및 3D 스펙트럼과 같은 정교한 주파수 영역 측정을 제공한다. 빠른 샘플링 속도에서도 분해능이 높기 때문에 이들 NI 5124 디지타이저는 가전 제품, 군사, 우주 항공, 반도체 및 의료 장치 테스트의 다양한 측정 애플리케이션에 이상적이다.

TEL : 02-3451-3400
www.ni.com/korea

기자 :

날짜 : 2007-10-18
