Jenny Science, 서보 컨트롤러까지 하나로 통합한 리니어 모터 스테이지 ‘INTAX’

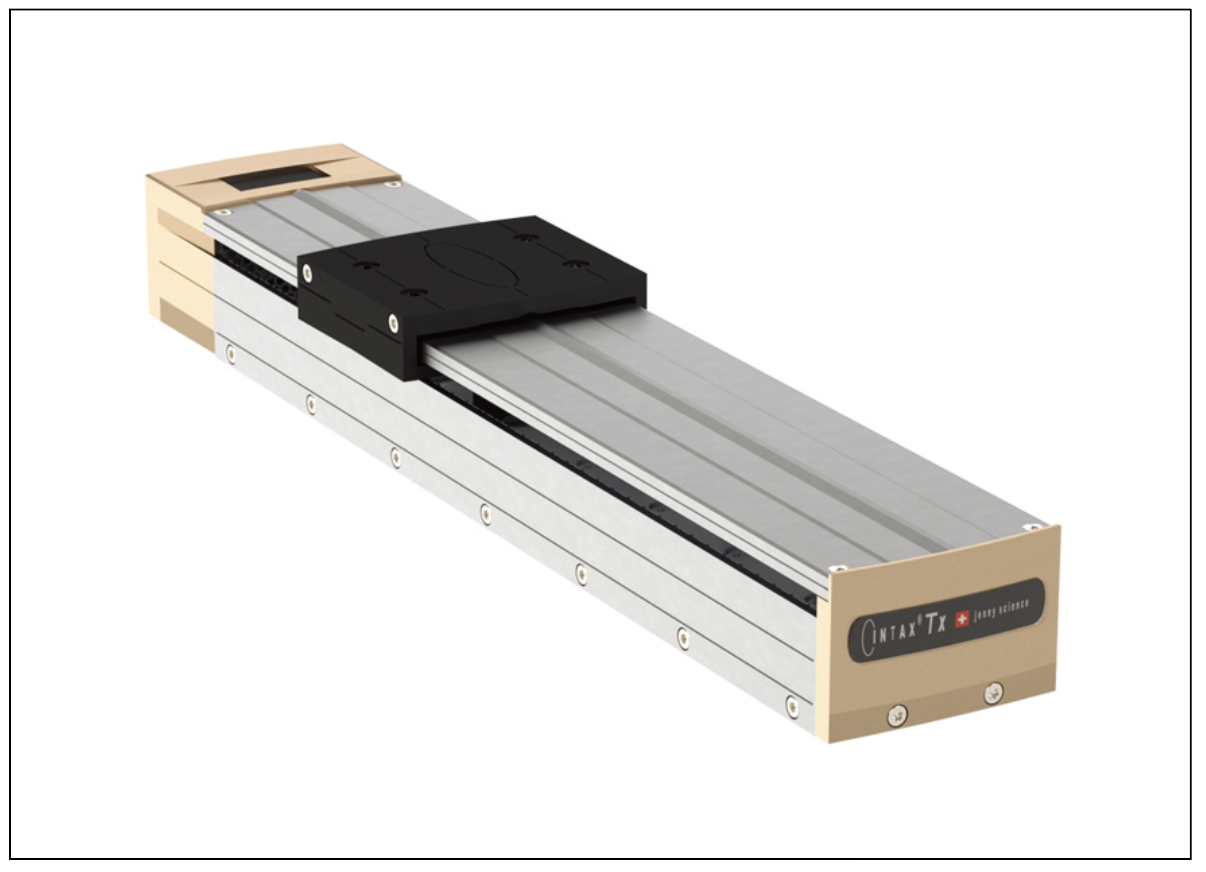

▲ 서보 컨트롤러를 내장한 리니어 모터 스테이지 ‘INTAX’

Jenny Science가 서보 컨트롤러를 내장한 리니어 모터 스테이지 ‘INTAX’를 제공한다. INTAX는 리니어 모터와 서보 컨트롤러, 모터 배선, 케이블 체인을 하나의 축에 통합해 설치 공간과 배선 구성을 줄인 것이 특징이다.

이번 신제품은 직접 구동 방식의 리니어 모터를 적용해 타이밍 벨트나 스핀들 방식과 비교해 정밀도와 속도, 정숙성을 높이도록 설계했다. Ethernet 버스와 12~36V DC 전원의 두 가지 연결만으로 시스템을 구성할 수 있으며, Ethernet을 통해 PLC에 직접 연결된다.

절대값 측정 시스템도 적용했다. 전원을 켠 뒤 별도의 원점 복귀 과정을 거치지 않고 바로 운전을 시작할 수 있으며, 기본 Tx 모델은 1μm 절대값 엔코더와 ±2μm의 양방향 반복정밀도를 제공한다. 연속 힘과 피크 힘은 각각 8N과 24N이며, 캐리지 크기는 60×39mm, 무게는 170g이다.

스트로크는 50·100·200·400·600mm로 구성된다. 가장 짧은 50mm 모델은 설치 길이 149mm, 전체 무게 425g이며, 600mm 모델은 설치 길이 700mm, 전체 무게 1.8kg이다.

자료제공: Jenny Science (www.jennyscience.com)
