Mitsubishi Electric, 모터 드라이브 효율 높이는 컴팩트 NX 타입 1.2kV IGBT 모듈

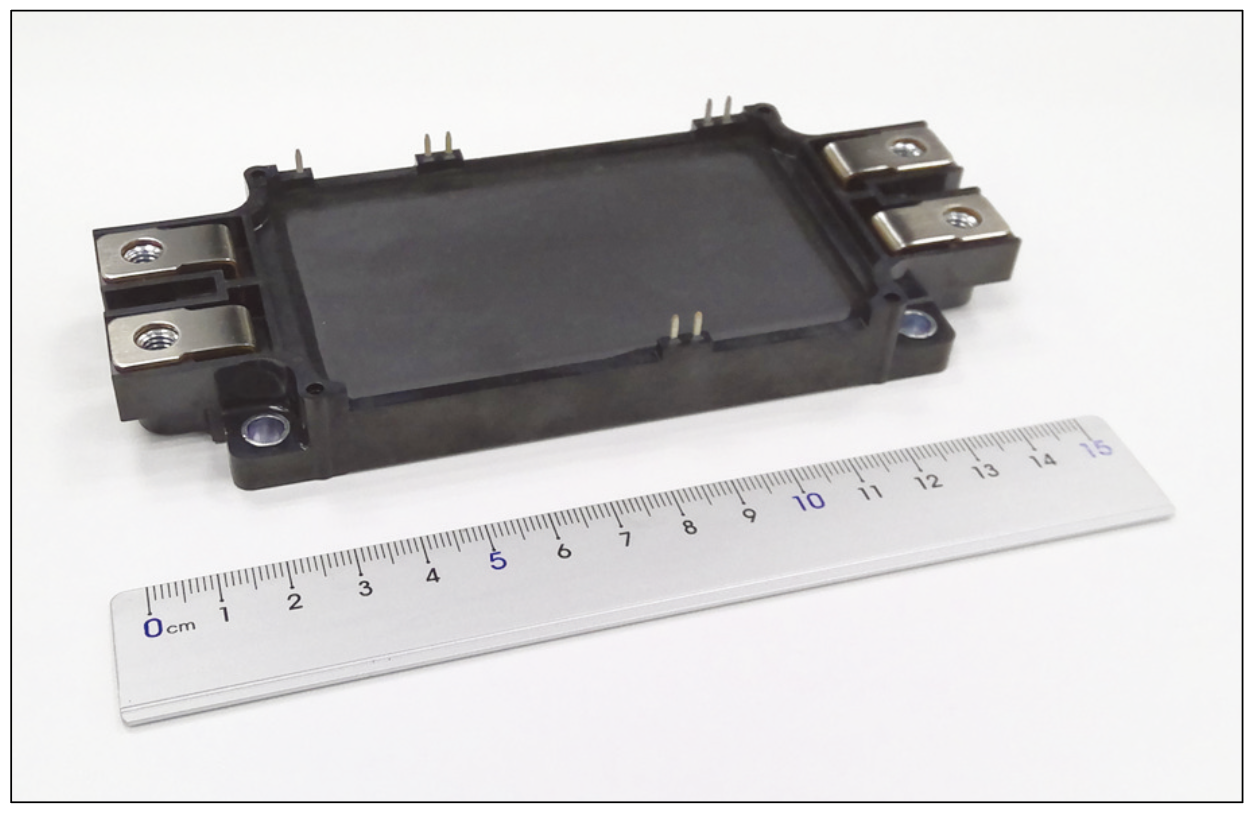

▲ Mitsubishi Electric의 산업용 NX 타입 1.2kV IGBT 모듈 ‘CM1000DX-24M’

Mitsubishi Electric이 산업용 인버터의 전력 효율을 높이기 위한 NX 타입 1.2kV IGBT 모듈 신제품 샘플 출하를 시작한다고 밝혔다. 이번 제품은 공작기계, 산업용 로봇, 대용량 모터 드라이브 시스템을 제어하는 인버터에 적용되는 산업용 전력반도체 모듈이다.

신제품은 최신 8세대 IGBT를 탑재해 기존 제품 대비 전력 손실을 최대 약 19% 줄일 수 있도록 설계됐다. 이를 통해 산업용 장비의 전력 소비를 낮추고, 고효율 인버터 및 모터 구동 시스템 구현에 기여할 수 있다. Mitsubishi Electric은 총 10개 모델의 NX 타입 1.2kV IGBT 모듈을 순차적으로 샘플 출하할 예정이다. 샘플 출하는 2026년 6월부터 시작되며, 일부 모델은 9월부터 공급된다.

8세대 IGBT 적용으로 전력 손실 저감

이번 NX 타입 1.2kV IGBT 모듈의 핵심은 8세대 IGBT 적용을 통한 전력 손실 저감이다. Mitsubishi Electric은 독자적인 SDA(Split Dummy Active) 구조를 적용해 더 빠른 스위칭과 턴온 전력 손실 저감을 구현했다. 또한 CPL(Carrier Plasma Layer) 구조를 통해 턴오프 시 과전압을 억제하고, IGBT 칩을 더 얇게 설계할 수 있도록 했다. 이를 통해 턴온, 턴오프, 도통 과정에서 발생하는 전력 손실을 줄이고, 산업용 인버터의 에너지 효율 향상에 기여한다.

이러한 기술을 바탕으로 신제품은 7세대 IGBT를 탑재한 기존 제품과 비교해 전력 손실을 최대 약 19% 줄인다. 공장 설비와 산업용 로봇, 모터 구동 시스템에서 전력 사용량 절감이 요구되는 상황에서 고효율 인버터 설계에 적합한 솔루션이다.

1000A 정격 모델 추가로 인버터 출력 향상

Mitsubishi Electric은 이번 제품군에 최대 1000A 정격 모델을 새롭게 추가했다. 1000A 모델은 기존 제품 대비 1.25배 높은 정격을 제공하면서도 동일한 패키지 크기를 유지한다. 이를 위해 IGBT와 다이오드의 칩 배치를 최적화했으며, 같은 외형 치수 안에서 더 높은 인버터 출력을 구현할 수 있도록 했다. 대용량 모터 드라이브나 고출력 산업용 인버터를 설계하는 장비 제조사 입장 에서는 출력 향상과 공간 효율을 동시에 고려할 수 있다.

기존 Industrial NX 패키지와 호환

신제품은 기존 Industrial NX 패키지와 동일한 외형 치수와 단자 위치를 유지한다. 이에 따라 기존 모듈을 사용하던 인버터 설계에 보다 쉽게 적용할 수 있으며, 신규 인버터 개발 기간 단축에도 도움이 된다. 모듈의 주요 사양은 전압 정격 1200V, 절연 전압 2500V, 2in1 접속 구조, 62×152×17mm 크기다. 전류 정격은 300A, 450A, 600A, 800A, 1000A 라인업으로 구성된다. 제품은 RoHS 지침에도 대응한다.

자료제공: Mitsubishi Electric(www.mitsubishielectric.com)
