FAULHABER, 스마트 물류용 듀얼 드라이브 시스템 ‘DualGear’

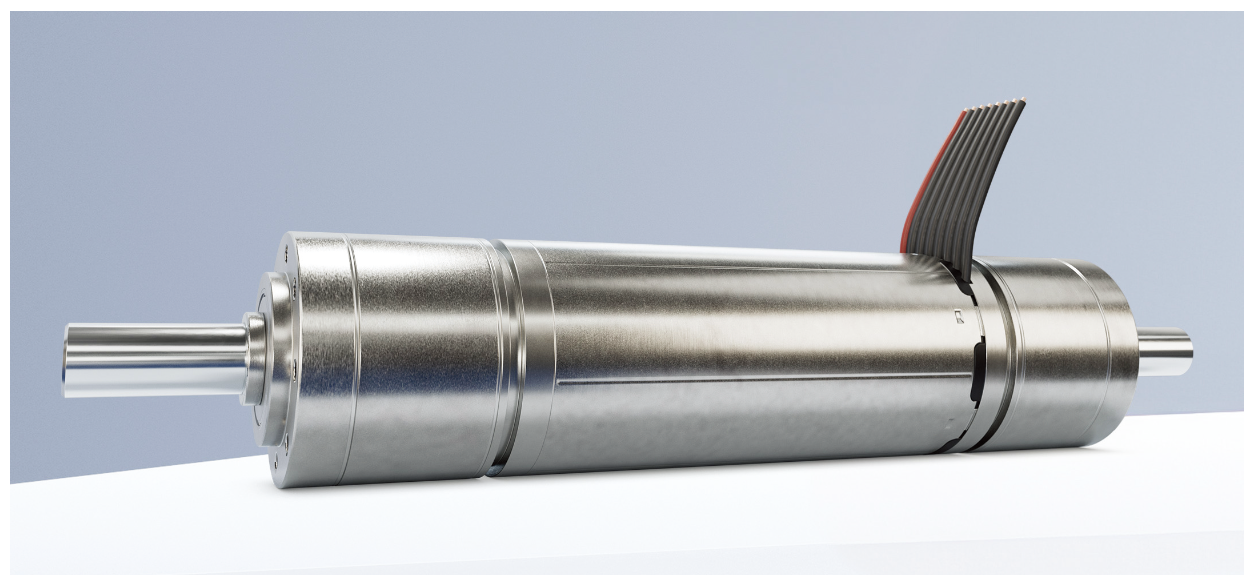

▲ 하나의 드라이브로 두 개의 동기 동작을 구현할 수 있는 ‘DualGear’

FAULHABER가 BX4 모터 기술과 GPT 유성 기어헤드를 결합한 신규 드라이브 시스템 ‘DualGear’를 공개했다.

DualGear는 컨베이어 시스템과 자율 물류 시스템용 컴팩트 휠 드라 이브를 겨냥해 개발된 제품으로, 하나의 드라이브만으로 두 축의 동기 구동을 구현할 수 있는 것이 특징이다. 특히 공간 제약이 큰 인트 라로지스틱스 환경에서 높은 동적 성능과 정밀도, 견고성을 동시에 제공하면서 설치 공간과 시스템 비용 절감에 기여할 수 있다는 설명이다.

신규 시스템은 직경 32mm급 BX4 브러시리스 모터와 GPT 시리즈 금속 유성 기어헤드를 결합한 구조를 채택했다. GPT 기어헤드는 모터 양 끝단에 직경 규격을 유지하는 형태로 장착되며, 최대 3단 기어 스테이지 구성이 가능하다. 이를 통해 속도와 토크 요구 조건에 맞춘 세부 설계 대응이 가능하다.

BX4 기반 모터는 42mm와 68mm 두 가지 길이 옵션으로 제공돼 설치 공간과 성능 요구에 따라 선택할 수 있다. 또한 사인·코사인 출력 방식의 홀 센서를 적용해 로터 위치를 정밀하게 검출할 수 있으며, 외부 모션 컨트롤러와 결합 시 높은 위치 제어 성능 구현도 가능하다.

자료제공: FAULHABER(www.faulhaber.com)
