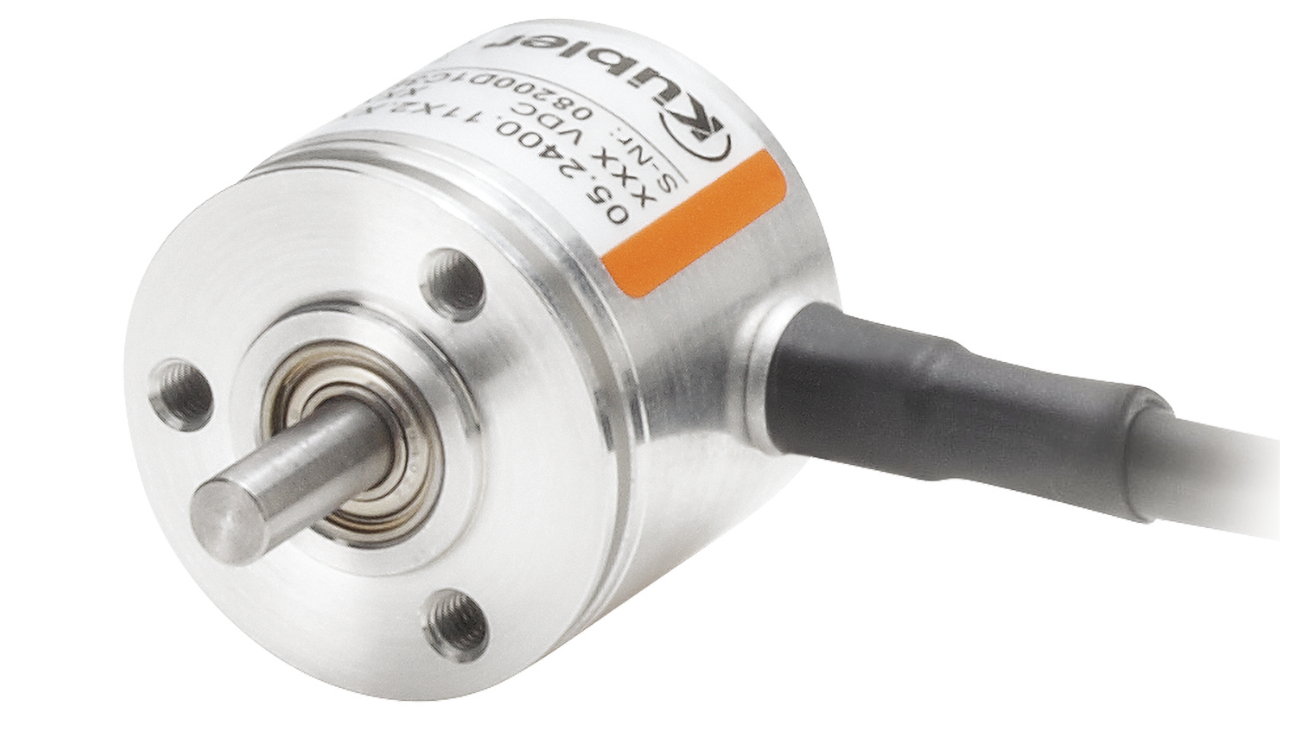

Kübler, 초소형 장비에 최적화된 정밀 피드백 솔루션 증분형 엔코더 ‘2400 시리즈’

소형 자동화 장비와 정밀 모션 시스템에서 설계 공간이 점점 제한 되면서, 컴팩트한 크기와 동시에 안정적인 피드백 성능을 제공하는 엔코더의 중요성이 커지고 있다. 독일 Kübler의 증분형 엔코더(Incremental Encoder) 2400 시리즈는 이러한 요구를 반영해 개발된 광학식 증분형 엔코더로, 초소형 설계와 정밀 측정 성능을 동시에 확보한 것이 특징이다.

Ø24mm 초소형 설계로 적용 범위 확대

증분형 엔코더 2400은 직경 24mm의 초소형 하우징을 적용해 기존 엔코더 대비 설치 공간 부담을 크게 줄였다. 이에 따라 소형 자동화 장비, 로봇 모듈, 의료 장비, 실험 장비 등 공간 제약이 큰환경에서도 유연하게 적용할 수 있다.

컴팩트한 구조에도 불구하고 최대 1024ppr의 분해능을 지원해 정밀한 회전 위치 및 속도 피드백을 제공하며, 미세한 위치 제어가 요구되는 공정에서도 안정적인 성능을 발휘한다. 특히 소형 장비에서 요구되는 ‘고정밀·고집적’ 설계 트렌드에 대응할 수 있는 점이 강점이다.

광학식 센싱 기반 안정적 신호 품질 확보

광학식 센싱 기술을 기반으로 신호 노이즈를 최소화하고 안정적인 출력 신호를 제공한다. TTL/RS422 및 Push-Pull 출력 인터페 이스를 지원해 다양한 모션 컨트롤러와 드라이브 시스템과의 호환성을 확보했으며, 시스템 설계 시 별도의 인터페이스 제약 없이 적용이 가능하다.

또한 5~24V 또는 8~30V DC 전원 범위를 지원해 일반 산업용 제어 환경은 물론 다양한 전원 조건에서도 안정적으로 운용할 수 있다. 이는 장비 설계 시 전원 구성의 유연성을 높이는 요소로 작용한다.

고속·고내구 설계로 산업 환경 대응

기계적 설계 측면에서는 최대 1만2000rpm 회전 속도를 지원하는 베어링 구조를 적용해 고속 구동 환경에서도 안정적인 동작을 유지한다. 반복적인 회전이 지속되는 조건에서도 성능 저하를 최소화해 장비 신뢰성을 확보했다.

케이블 출구부에는 다중 클램핑 구조를 적용해 인장 하중에 대한 내구성을 강화했으며, 단락 보호 출력 설계를 통해 전기적 이상 상황에서도 시스템 보호가 가능하다. 이러한 설계는 산업 현장에서 요구되는 장시간 운전 안정성을 고려한 요소다.

소형 정밀 모션 시스템의 핵심 피드백 솔루션

증분형 엔코더 2400은 초소형 크기, 고분해능, 안정적인 신호 품질, 그리고 산업 환경에 대응하는 내구성을 결합한 제품으로, 소형 자동화 장비를 중심으로 적용 범위를 넓혀가고 있다.

특히 로봇 모듈, 의료·분석 장비, 정밀 이송 및 포지셔닝 시스템 등에서 위치 및 속도 피드백을 담당하는 핵심 요소로 활용될 수 있다.

자료제공: F&B Solution(www.fastnbest.com)
