Tecnotion 리니어·토크모터로 고정밀 모션 라인업 강화

초소형 아이언리스 리니어모터 ‘Unano’

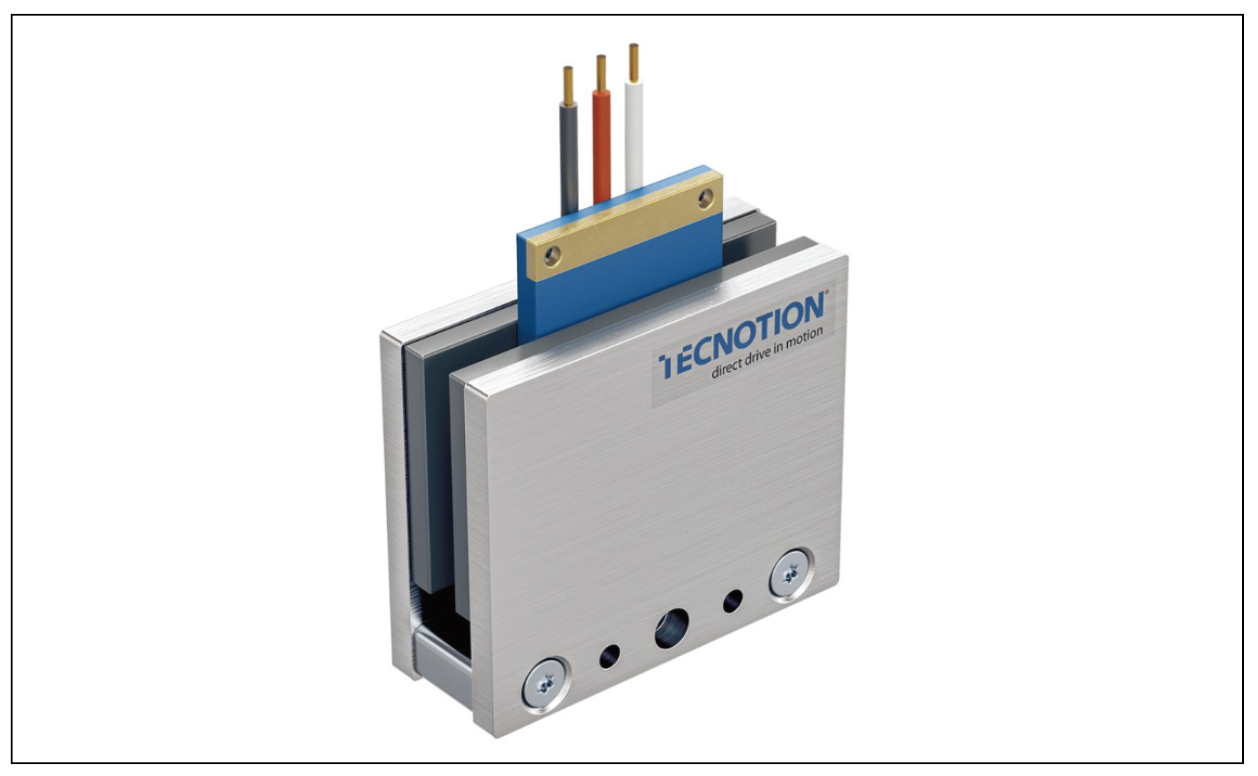

▲ 고정밀 직선 구동을 구현한 초소형 리니어모터 ‘Unano 시리즈’

TECNOTION이 초소형 자동화 장비와 정밀 스테이지를 위한 아이언리스 리니어모터 ‘Unano 시리즈’를 선보였다.

Unano 시리즈는 마이크로미터 수준의 위치 정밀도와 진동이 적은 부드러운 구동 특성을 제공해 정밀 모션 제어가 요구되는 장비에 적합하다. 특히 철심이 없는 아이언리스 구조를 적용해 코깅 (cogging) 없이 균일한 직선 운동을 구현하며, 다이렉트 드라이브 방식으로 기계식 전달장치 없이도 정밀한 위치 제어가 가능하 다. 또한 마찰과 기계적 마모가 없어 장기간 안정적인 운용이 가능한 구조를 갖는다.

이 제품은 두께 약 12.5mm의 초박형 설계를 적용해 장비 설계의 자유도를 높였으며, 17mm, 34mm, 51mm 등 다양한 코일 길이 옵션을 통해 요구되는 추력과 장비 크기에 맞춘 유연한 구성이 가능하다. 이러한 구조는 초소형 장비에서도 고성능 모션 시스템을 구현할 수 있도록 지원한다.

Unano 시리즈는 계측 및 검사 스테이지, 현미경 테이블, 플라잉 프로브 검사 장비, 멀티 캐리어 시스템 등 고정밀 자동화 분야에 적용할 수 있으며, 반복 정밀도와 진동 억제가 중요한 공정에서 안정적인 성능을 제공한다.

공작기계용 토크모터 ‘QMT’

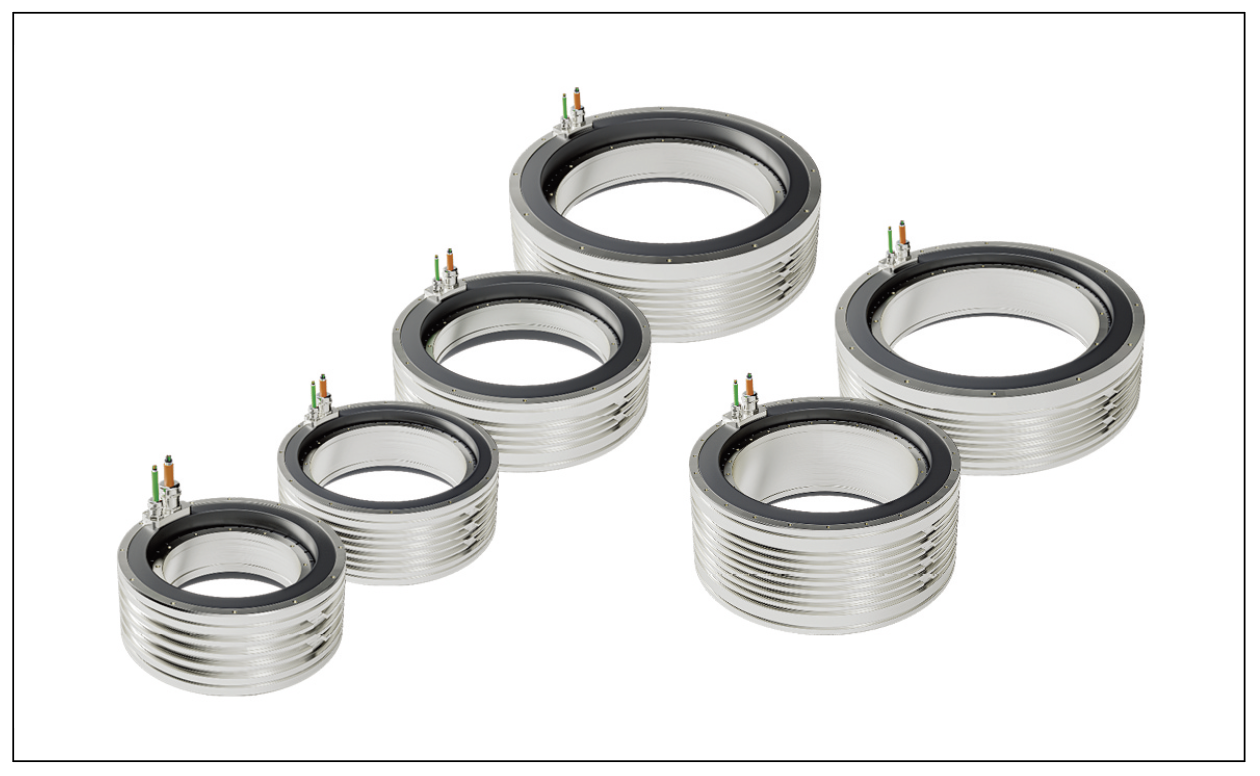

▲ 공작기계용 고토크 다이렉트 드라이브 모터 ‘QMT’

TECNOTION의 QMT 토크모터 시리즈는 공작기계 분야에서 요구되는 고속·고정밀 가공에 대응하기 위해 설계된 다이렉트 드라이브 모션 솔루션이다.

QMT 시리즈는 높은 정지 토크(stall torque)와 우수한 열 특성을 기반으로 밀링, 선반 가공, 회전 테이블 등 다양한 공작기계 애플리케이션에서 안정적인 구동 성능을 제공한다. 감속기나 벨트, 기어 없이 부하를 직접 구동하는 구조를 통해 백래시와 마찰을 최소 화하고, 위치 정밀도와 동적 응답성을 향상시킨 것이 특징이다.

이 제품군은 LA 시리즈와 HA 시리즈 두 가지로 구성된다. LA 시리즈는 기존 산업 표준과 호환되는 기계적 인터페이스를 유지하면서도 연속 토크와 효율을 향상시켜 기존 장비 설계 변경 없이 성능 개선이 가능하다. 또한 최대 130°C 환경에서도 운용 가능한 열 설계와 알루미늄 수냉 채널 구조를 적용해 고부하 조건에서도 안정적인 열 관리를 지원한다.

자료제공: Tecnotion(www.tecnotion.com)
