고정밀 직선 구동을 위한 아이언리스 리니어 모터 ‘LMLA’

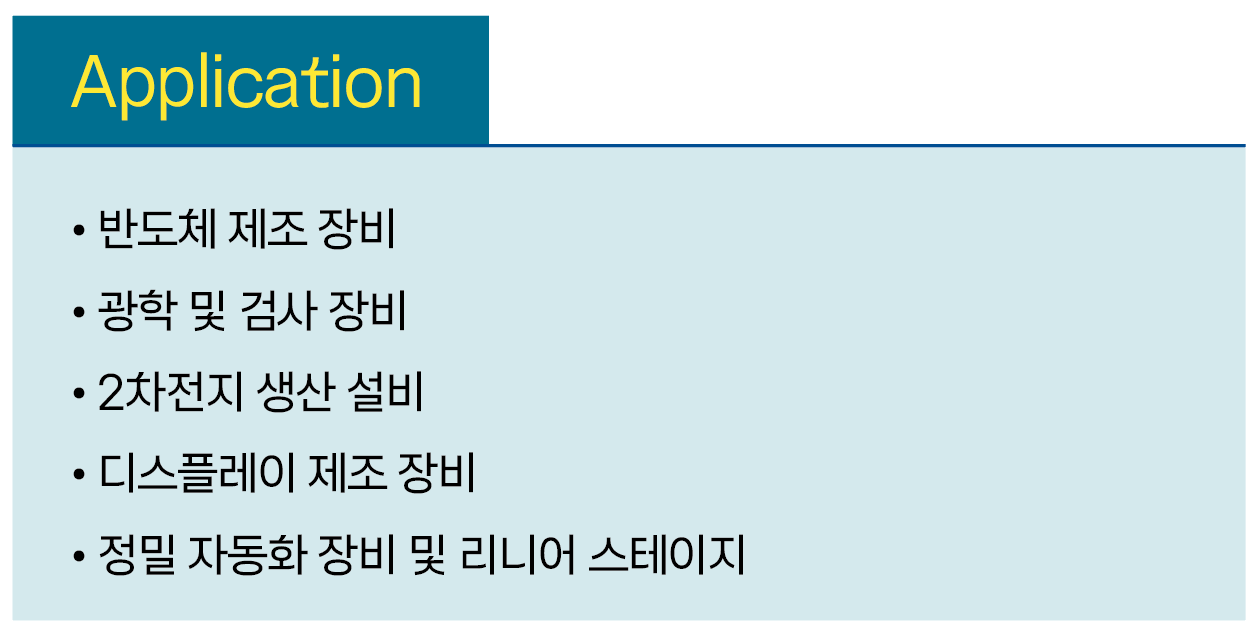

유럽형 설계를 기반으로 한 고성능 아이언리스 리니어 모터가 국내 자동화 시장에서 주목받고 있다. UNIMOTION의 LMLA 시리 즈는 코깅 없는 부드러운 직선 구동과 높은 힘 밀도를 특징으로 하며, 반도체·디스플레이·2차전지 등 고정밀 모션 제어가 요구되는 산업 장비에 적합한 솔루션으로 평가된다. 국내에서는 지엠에 스아이엔씨가 공급과 기술 지원을 담당한다.

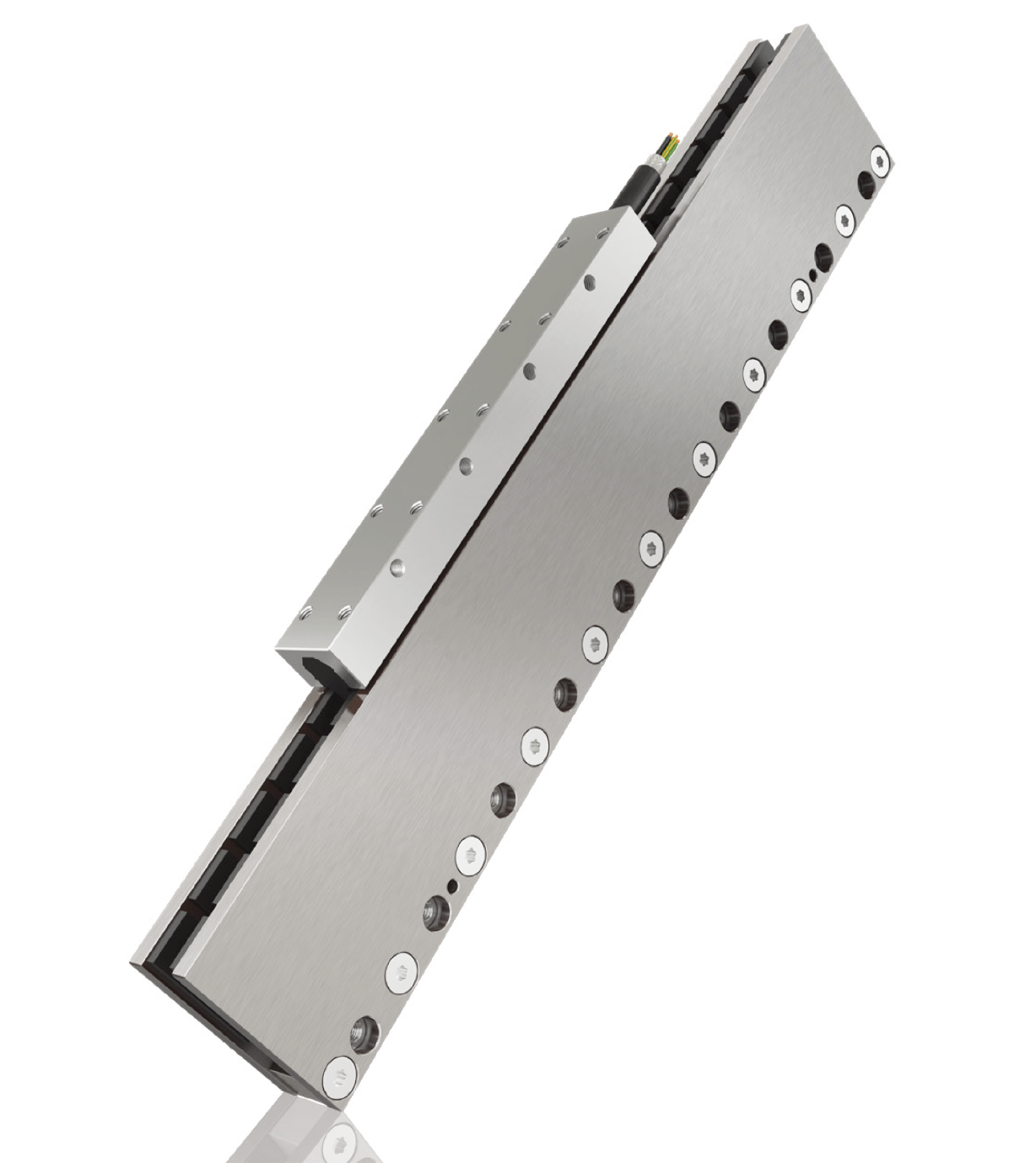

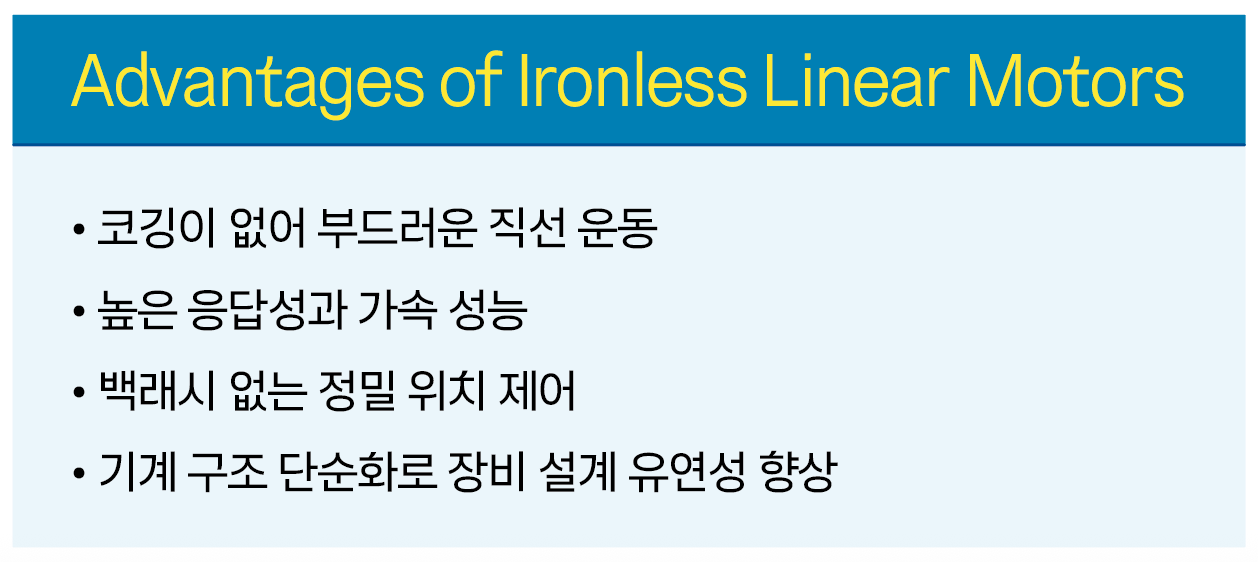

코깅 없는 아이언리스 구조: LMLA 시리즈는 회전 변환 과정 없이 전기 에너지를 직접 직선 운동으로 구현하는 다이렉트 드라이브 방식의 아이언리스(코어리스) 리니어 모터다. 철심이 없는 구조로 자석 플레이트와의 흡인력과 코깅을 제거해 저속에서도 속도 리플이 거의 없는 안정적인 제어 특성을 제공한다. 이러한 특성은 정밀 위치 제어와 고속 응답이 동시에 요구되는 자동화 장비에서 높은 장점을 제공한다.

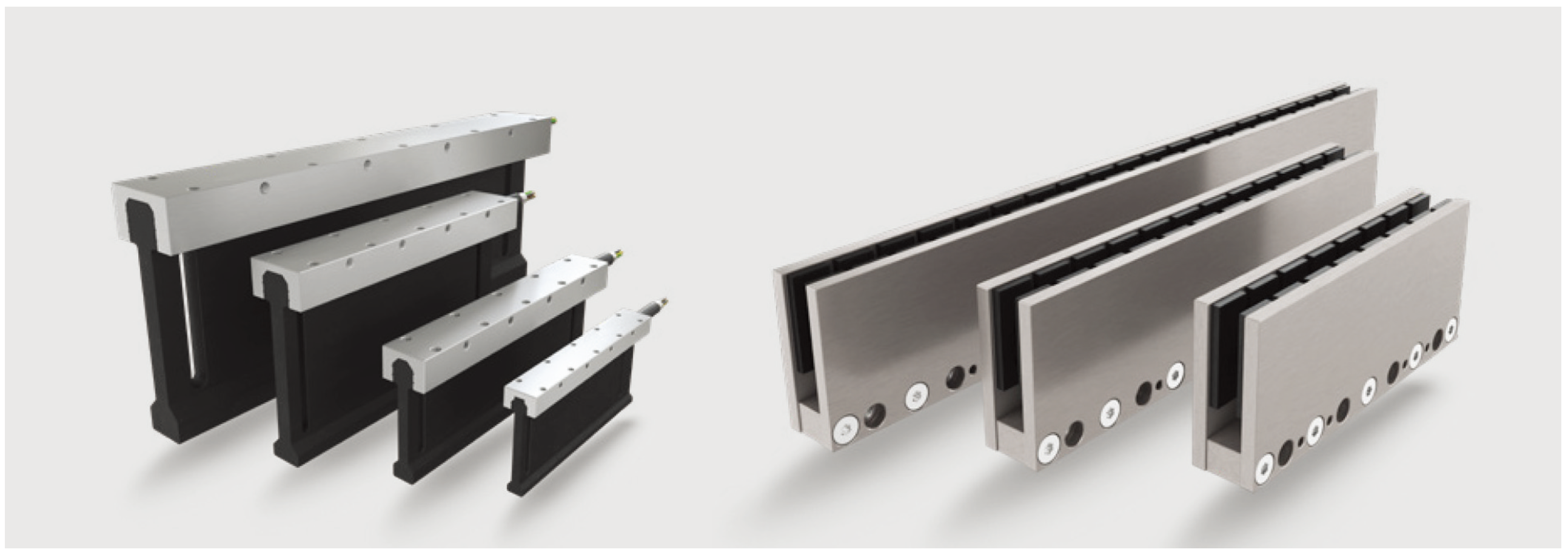

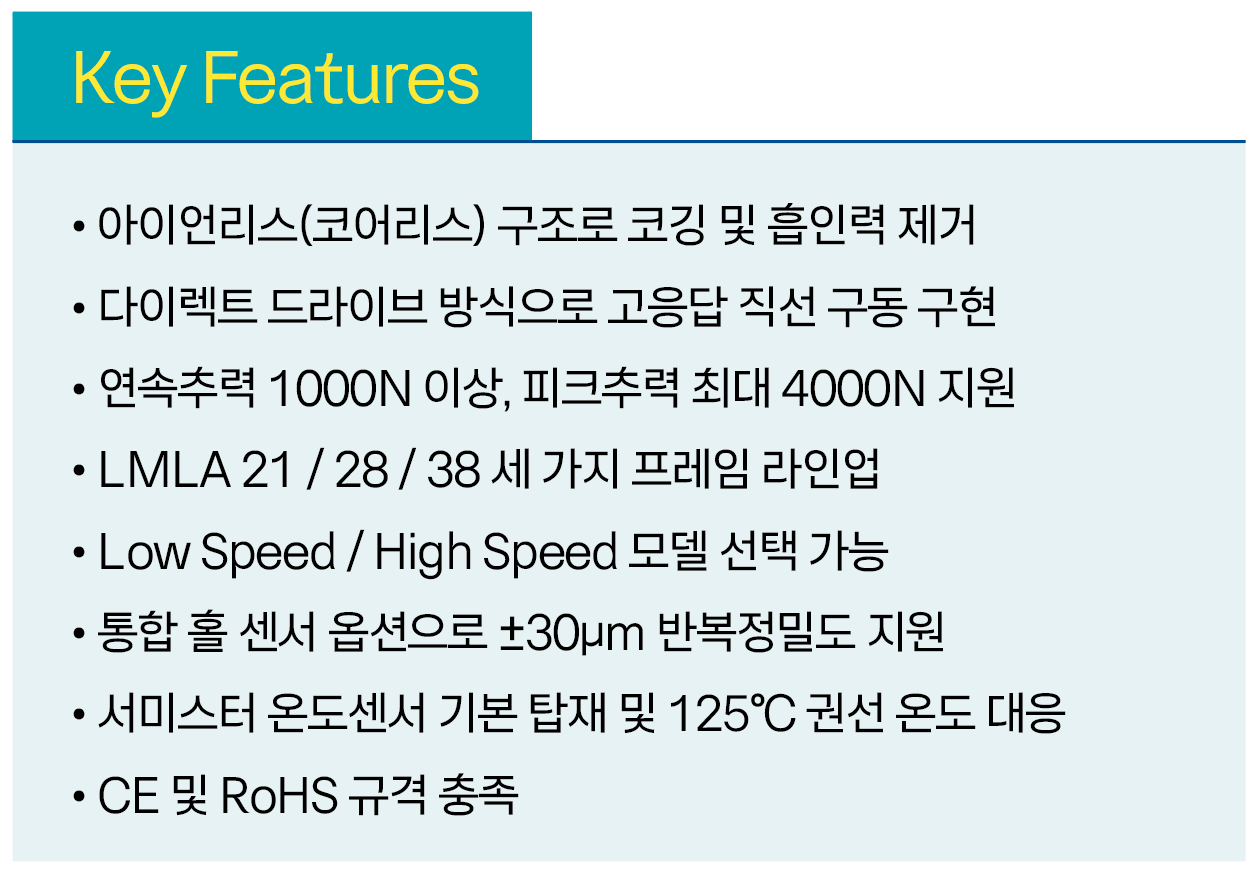

다양한 프레임과 높은 추력 성능: 제품 라인업은 LMLA 21, 28, 38 세 가지 프레임으로 구성되며, 연속추력은 수십 뉴턴부터 1000N 이상, 피크추력은 최대 4000N까지 지원한다. 동일 프레임 내에 서도 저속 고추력 모델과 역기전력 상수(KBEMF)를 낮춘 고속· 고응답 모델을 제공해 다양한 모션 시스템 설계에 대응한다. 또한 110Vac 저전압 환경에서도 효율적인 시스템 구성이 가능하며, 최대 공급 전압은 340VDC까지 지원한다. 자석 피치는 모델에 따라 30mm와 60mm로 설계됐다.

설계 편의성을 높이는 전기적 파라미터: 힘상수(KF), 모터상수 (KM), 상간저항(R20), 인덕턴스(LP), 연속전류(IC), 피크전류 (IP) 등 주요 전기적 파라미터가 제공돼 서보 드라이브 매칭과 용량 산정이 용이하다. 또한 사다리꼴 및 삼각 가감속 모션 프로파일 기준으로 연속·피크 추력을 계산할 수 있는 가이드가 제공돼 초기 설계 단계에서 보다 정확한 모터 선정이 가능하다.

컴팩트 열 설계와 온도 모니터링 기능: 열 설계 측면에서는 최대 권선 허용온도 125℃를 지원하며, 열저항(Rth)과 히트싱크 기준 열저항(Rth-HS) 데이터가 제공된다. STS1 1000 3 서미스터 기반 온도 센서가 기본 탑재돼 과열 보호와 온도 모니터링을 지원한다. 공냉 기반의 컴팩트 설계를 통해 별도의 복잡한 냉각 시스템 없이도 높은 힘 밀도를 구현할 수 있다.

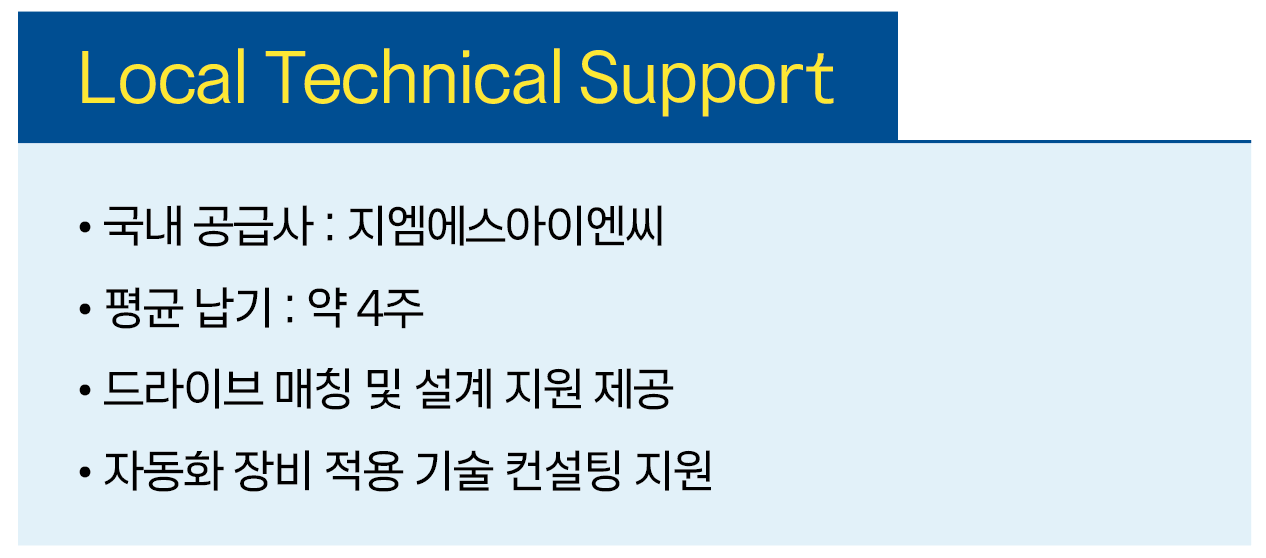

국내 기술 지원 및 공급: 국내 공급을 담당하는 지엠에스아이엔씨는 모델 선정, 드라이브 매칭, 방열 구조 검토 등 기술 지원을 제공하며 약 4주 내외의 납기로 제품을 공급한다. LMLA 아이언리스 리니어 모터는 고속·고정밀 모션 시스템 구현을 위한 직선 구동 솔루션으로 활용될 전망이다.

COMPANY PROFILE

UNIMOTION: 산업 자동화 분야에서 글로벌 경쟁력을 갖춘 모션 기술 전문 기업이다. Industry 4.0 환경에 대응하는 고성능 모션 제품과 시스템을 개발하며, 높은 품질과 정밀성을 기반으로 다양한 산업 분야에 자동화 솔루션을 제공하고 있다. 엔지니어링, 생산, 연구개발 역량을 바탕으로 지속적인 기술 혁신을 추진하며 고객 맞춤형 기술 지원을 제공하고 있다.

GMSI(지엠에스아이엔씨): 모션 컨트롤 분야의 전문 기업으로 반도체와 디스플레이(FPD) 장비를 비롯해 다양한 산업 자동화 설비에 모션 제어 솔루션을 제공하고 있다. 개념 설계부터 부품 공급, 기술 교육, 시스템 셋업, 소프트웨어 지원, 시운전 및 최종 시스템 최적화까지 통합 솔루션을 제공한다. 다년간의 현장 경험을 바탕으로 고객이 요구하는 최적의 설비 성능 구현을 지원하고 있다.

자료제공: 지엠에스아이엔씨(www.gmsi.co.kr)
