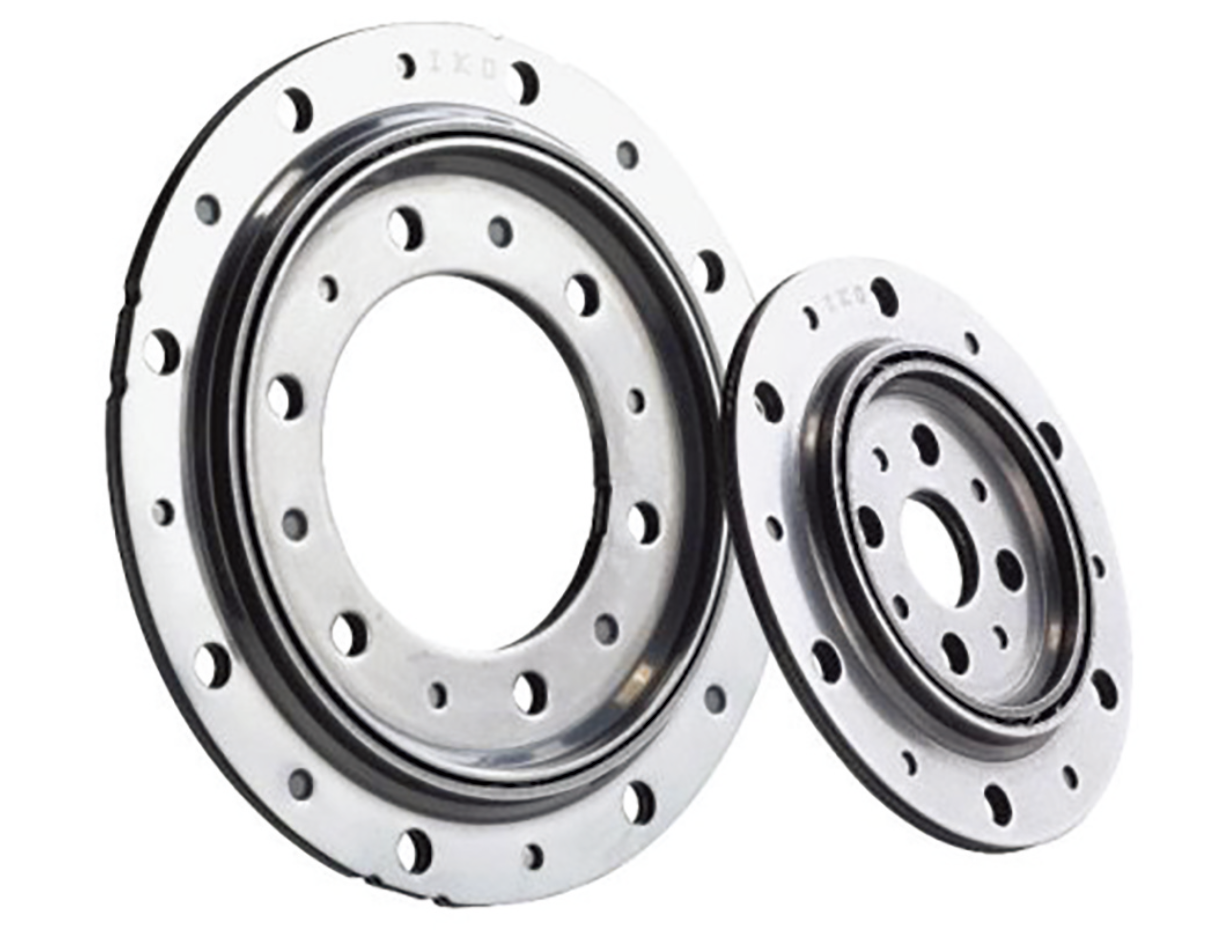

IKO, 최대 60% 경량화를 구현한 크로스 롤러 베어링 ‘LCRB 시리즈’

IKO International이 초경량 구조와 컴팩트 설계를 특징으로 하는 크로스 롤러 베어링 ‘LCRB 시리즈’를 출시했다. 이 제품은 스탬핑 프레스 성형 방식의 내륜과 외륜을 적용해 기존 동급 제품 대비 최대 60% 이상의 중량 감소를 실현하면서도 방사형·추력· 모멘트 하중을 동시에 지지할 수 있는 구조를 갖췄다. 경량화와 공간 절약이 요구되는 산업 장비에서 에너지 효율 향상과 설계 유연성을 높일 수 있는 것이 특징이다.

최대 60% 경량화를 구현

LCRB 시리즈는 열처리된 크롬 몰리브덴 강판을 스탬핑 프레스 성형 방식으로 제작한 내륜과 외륜을 사용한다. 이러한 구조는 롤러와 궤도면 사이의 접촉 면적을 확보하면서도 구조 자체의 질량을 크게 줄이는 데 기여한다.

IKO에 따르면 동일 크기의 기존 크로스 롤러 베어링과 비교해 질량을 60% 이상 줄일 수 있으며, 장비 설계 시 전체 중량 감소와 에 너지 소비 절감에 도움이 된다. 또한 크로스 롤러 배열 구조를 통해 단일 베어링으로도 방사형, 축 방향(추력), 모멘트 하중을 동시에 지지할 수 있어 다양한 회전 메커니즘에 적용 가능하다.

컴팩트 설계와 간편한 볼트 장착 구조

LCRB 시리즈는 장착 편의성과 공간 효율을 고려한 구조도 특징 이다. 베어링에 플랜지 일체형 구조와 장착 홀을 적용해 볼트 체결 방식으로 쉽게 설치할 수 있다.

또한 외부 플랜지를 별도로 필요로 하지 않는 구조로 설계돼 설치 공간을 절약할 수 있으며, 장착 시 단면 높이를 낮출 수 있어 컴팩 트한 장비 설계에 유리하다. 실제 비교 사례에서는 기존 제품이약 172g인 반면, LCRB는 모델에 따라 약 37g 또는 62g 수준으로 경량화 됐다.

경량 장비와 회전 시스템에 적합

LCRB 시리즈는 회전 위치 제어 시스템, 맞춤형 시트 시스템, 창고 물류 장비 등 다양한 장비에 적용할 수 있으며, 특히 경량화가 중요한 항공우주 분야에서도 활용 가능하다.

제품은 LCRB 50과 LCRB 70 두 가지 모델로 제공된다. 외경 기준으로 각각 50mm와 70mm 크기를 갖추며, 참고 질량은 각각 약 37g 과 62g이다. 허용 하중은 방사 방향 최대 453~586N, 축 방향 최대 676~875N 수준이며, 허용 회전 속도는 최대 580~970min -1 범위로 제시된다. 또한 작동 온도 범위는 –25°C에서 120°C까지 지원한다.

이처럼 초경량 구조와 컴팩트 설계를 통해 LCRB 시리즈는 장비의 설계 중량 감소, 에너지 절감, 시스템 효율 향상에 기여하는 크로스 롤러 베어링 솔루션으로 활용될 수 있다.

자료제공: IKO International(www.ikont.co.jp)
