Del-Tron Precision, 고정밀 위치 결정을 위한 포지셔닝 스테이지 ‘VB·VR·VS 시리즈’

Del-Tron Precision의 VB, VR, VS 시리즈 고정밀 포지셔닝 스테이지는 위치 정확도와 반복 정밀도, 그리고 구동 방식 선택의 유연성을 동시에 요구하는 정밀 기계 및 계측 애플리케이션을 겨냥해 설계됐다. 이 시리즈는 Del-Tron이 30년 이상 축적해온 선형 슬라이드 및 스테이지 제조 경험과, 검증된 볼 베어링 및 크로스 롤러 기술을 기반으로 한다. 세 시리즈는 동일한 외형 플랫폼을 공유하면서도, 가이드 구조와 정밀도 특성에 따라 적용 영역이 명확히 구분된다. 사용자는 애플리케이션 요구에 따라 마이크로미터 헤드, 미세 조정 나사, 리드 스크류, 전동 액추에이터 중 하나를 선택해, 수동 또는 전동 방식의 스테이지 구성이 가능하다.

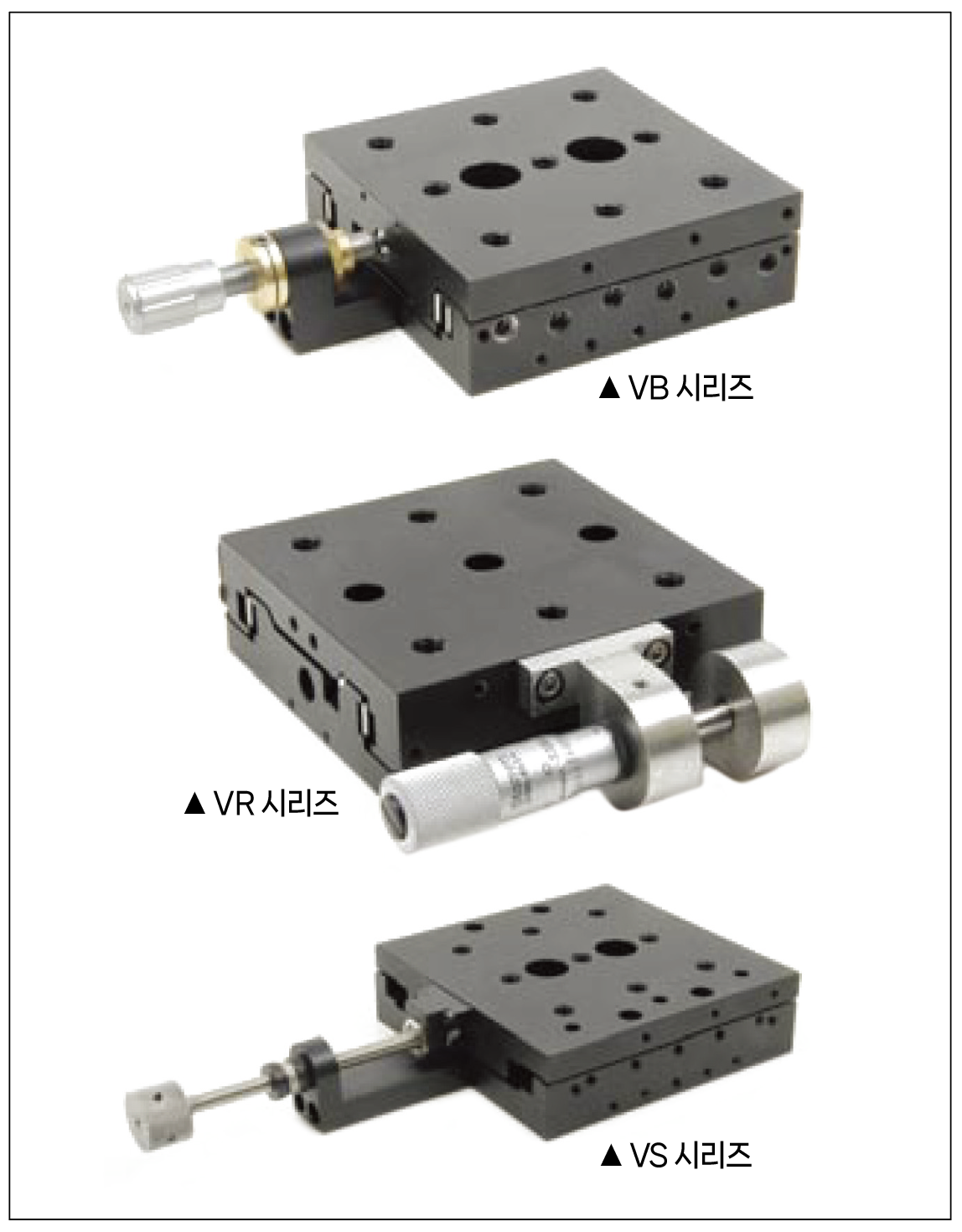

VB 시리즈: 볼 베어링 기반의 범용 고정밀 스테이지


VB 시리즈는 검증된 볼 베어링 및 샤프트 기술을 적용한 고정밀 포지셔닝 스테이지로, 부드러운 동작과 낮은 마찰 특성이 특징이다. 공장에서 사전 로드(preload) 설정이 적용돼 백래시를 최소화했으며, 미세 조정이 필요한 정밀 위치 결정 작업에 적합하다. VB 시리즈는 이동 거리 1인치당 0.00004인치의 직선 정밀도를 제공하며, 이동 범위는 0.5인치 (12.5mm)부터 2인치(50mm)까지 선택할 수 있다. 액추에이터는 중앙 구동 또는 측면 구동 방식으로 구성 가능하다.

VR 시리즈: 크로스 롤러 구조로 강성과 정밀도를 강화


VR 시리즈는 크로스 롤러 베어링을 적용한 고정밀 포지셔닝 스테이지로, 하중 지지 능력과 강성을 중시하는 응용 분야를 겨냥한다. 경화 처리된 샤프트와 평면 가공된 접촉면을 통해 크로스 롤러와의 접촉 면적을 확대함으로써, 높은 강성과 안정적인 정밀도를 동시에 확보했다. 이시리즈 역시 이동 거리 1인치당 0.00004인치의 직선 정밀도를 제공하 며, 프리로드된 스프링 구조를 통해 백래시 없는 구동 특성을 유지한다.
VB 시리즈와 동일하게 중앙 또는 측면 구동 구성이 가능하다.

VS 시리즈: V-그루브 레일과 크로스 롤러의 균형형 구조


VS 시리즈는 V-그루브 레일과 크로스 롤러 베어링을 결합한 구조를 적용해 정밀도와 하중 대응 능력의 균형을 중시한 라인업이다. 초정밀 연삭 처리된 레일과 크로스 롤러 베어링을 통해 부드러운 동작과 낮은 마찰을 유지하면서도, 높은 하중 지지 능력과 강성을 확보했다. VS 시리즈의 직선 정밀도는 이동 거리 1인치당 0.0001인치로, VB·VR 대비 다소 완만하지 만, 구조적 안정성과 비용 효율을 고려한 적용에 적합하다.

자료제공: Del-Tron Precision(www.deltron.com)
