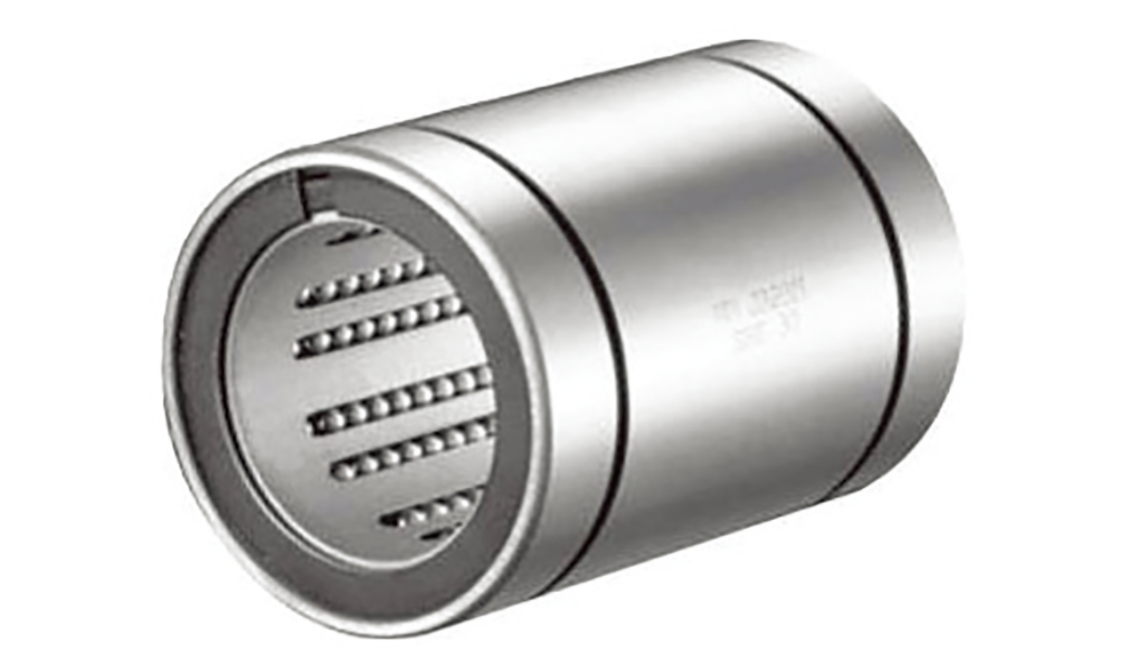

Nippon, 리니어·로터리 복합 운동 구현 ‘SRE 시리즈’

1. 리니어·로터리 일체형 구조

• 직선 이동과 회전 운동을 단일 부시에서 동시에 구현

• 기존 리니어 베어링과 회전 베어링 조합 대비 공간 절감

2. 무제한 직선 스트로크 설계

• 리테이너 이동 길이에 제한이 없어 직선 스트로크 제약 최소화

• 다양한 자동화 장비에서 유연한 설계 가능

3. 고하중 대응 및 안정적 하중 분산

• 대구경 강구 적용으로 동하중 최대 3180N, 정하중 8040N 지원

• 직선·회전 복합 동작 시에도 안정적 성능 유지

4. 부드러운 직선·회전 동작

• 강구를 원형 배열로 유지하는 리테이너 구조

• 어느 방향으로 설치해도 매끄러운 선형·회전 운동 구현

5. 다양한 구성 옵션과 설계 유연성

• 표준형, 사각 플랜지형, 유닛형 등 폭넓은 라인업

• 로봇 암, 운송 장비 기어 아이들러, 공구 교환기, 턴테이블 등에 적합

자료제공: Nippon(www.nbcorporation.com)
