US Digital, 소형 앱솔루트 엔코더 ‘MAE4’ 및 ‘MA4’

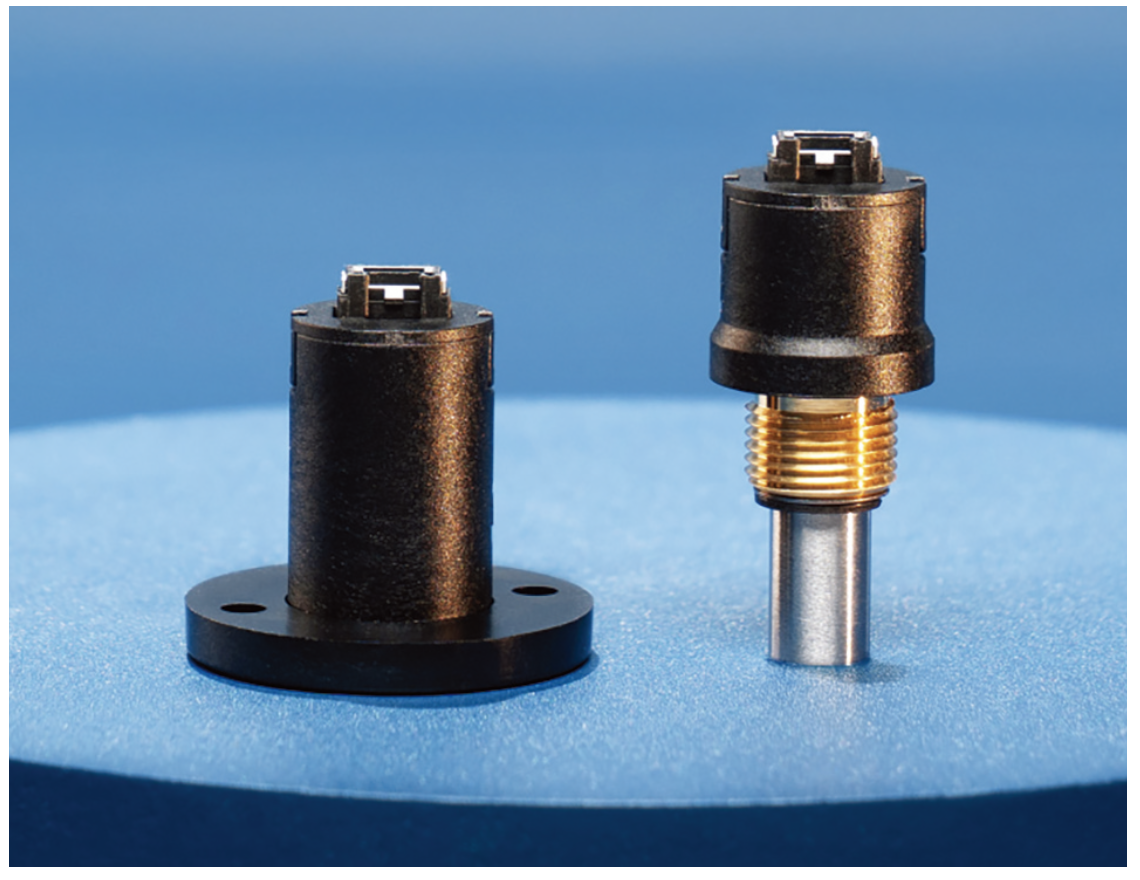

▲ 사진 왼쪽은 MAE4 마그네틱 키트형 앱솔루트 엔코더, 오른쪽은 MA4 마그네틱 샤프트형 앱솔루트 엔코더.

모션 제어용 정밀 엔코더 전문 제조업체인 US Digital이 두 가지 신규 소형 앱솔루트형 엔코더 ‘MAE4’와 ‘MA4’를 출시했다고 밝혔다. MAE4는 기존 샤프트에 직접 장착할 수 있는 키트형 제품이 며, MA4는 샤프트 일체형 모델이다. 두 제품 모두 12비트 해상도를 제공하며, 아날로그 또는 PWM 출력 방식 중 선택이 가능하다.

MAE4 마그네틱 키트형 앱솔루트 엔코더: MAE4는 US Digital 의 푸시온(Push-on) 마그네틱 허브 방식을 채택해 빠른 조립이 가능하다. 허브는 7가지 샤프트 지름과 2가지 샤프트 길이 (0.220”, 0.500”)를 지원하며, 0.750”, 1.280”, 1.812”의 볼트 서클에 장착할 수 있어 기존 시스템이나 공간 제약이 있는 애플 리케이션에 쉽게 통합할 수 있다. 출력 방식은 아날로그 또는 PWM(펄스 폭 변조) 디지털 출력 중 선택이 가능하다. 아날로그 출력은 12비트 해상도로 샤프트의 절대 위치에 비례하는 직류 전압(DC)을 출력하며, PWM 출력은 동일한 해상도에서 듀티 사이클 방식으로 위치 정보를 제공한다.

MA4 샤프트형 앱솔루트 엔코더: MA4는 360도 전 범위에 걸쳐 샤프트 위치를 연속적으로 측정할 수 있는 자기식 앱솔루트 엔코더로, 회전 한계나 단절 구간 없이 위치 정보를 제공한다. 샤프트 타입으로 구성된 이 엔코더는 아날로그 출력과 PWM(펄스 폭 변조) 디지털 출력 중 선택이 가능해 다양한 애플리케이션에 유연하게 대응할 수 있다.

자료제공: US Digital(www.usdigital.com)
