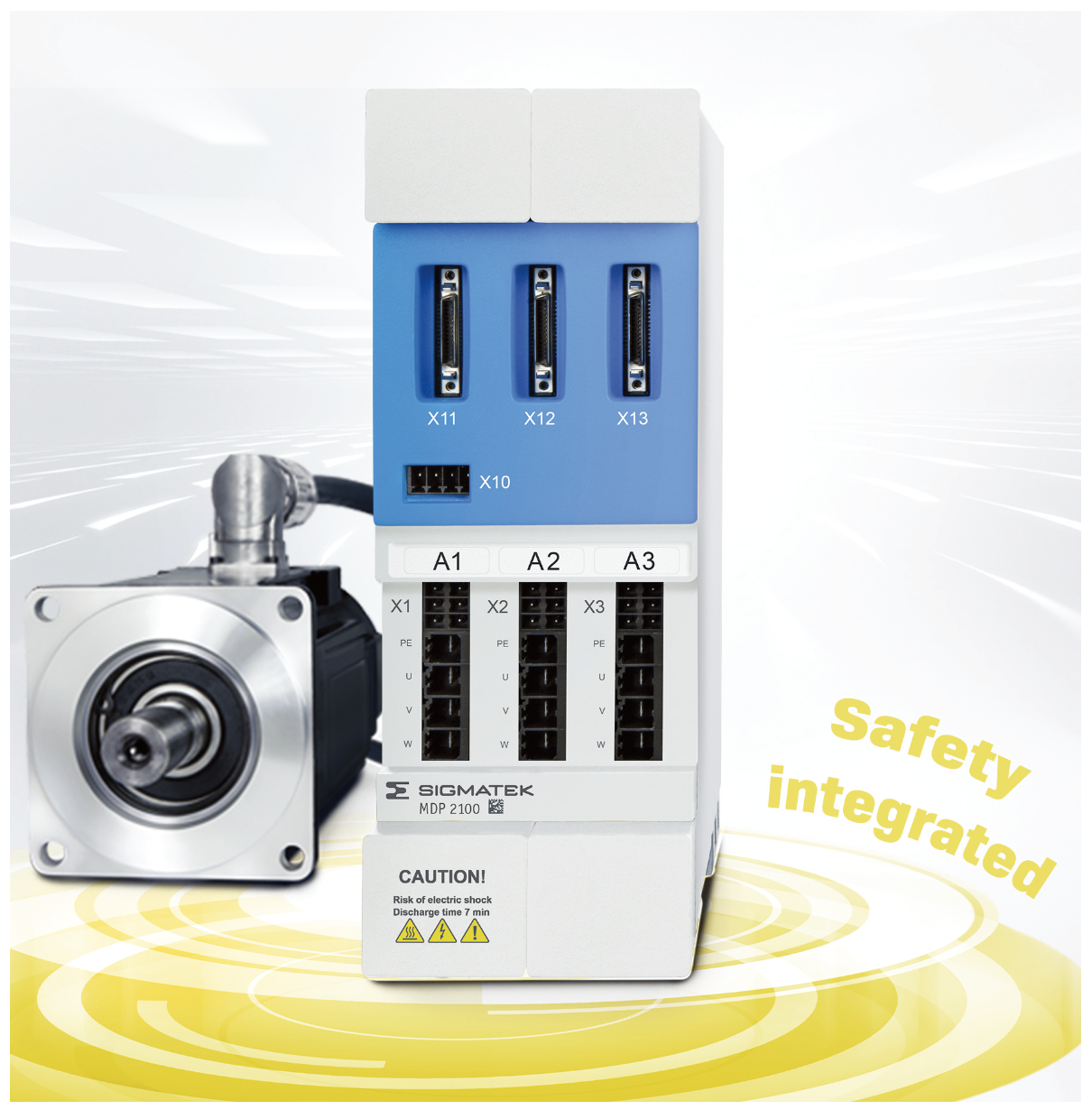

SIGMATEK, 소형 기계에 적합하도록 설계된 3축 서보 드라이브 ‘MDP 2102’

SIGMATEK이 고성능 제어 품질, 안전 기능 통합, 유연한 시스템 아키텍처를 모두 갖춘 차세대 콤팩트 3축 서보 드라이브 ‘MDP 2102’를 선보였다. 단상 230V 전원을 사용하며, 전원 필터와 파워 초크가 표준으로 내장돼 있어 EMC 규격을 준수한 안정적인 운용이 가능하다.

MDP 2102는 소형~중형 기계 콘셉트에 적합하도록 설계돼, 전원 공급과 축 모듈을 하나로 결합해 비용 효율적이면서도 고성능의 드라이브 솔루션 구현을 가능하게 한다. 일반 산업용 기계 시장에 서도 요구되는 까다로운 드라이브 애플리케이션에 적합하다.

이 제품은 검증된 DIAS Drive 2000 시리즈의 일원으로, 연속 전류 정격 7A(최대 15A)의 완전 기능 서보 축 3개를 75×240× 219mm의 컴팩트한 하우징에 담았다. 모터 연결에는 OCT(One Cable Technology)를 적용해 배선 작업과 비용을 줄였으며, 선택 사양인 범용 인코더는 다양한 인코더 타입을 지원한다. 230V AC 전원을 입력 전압으로 사용하며, UL 가이드라인에 따라 개발돼 400V 인프라가 없는 지역에서도 기계 제작, 핸들링, 로봇 분야 등 전 세계 다양한 산업 환경에서 활용할 수 있다.

최고 수준의 안전 기능 제공


MDP 2102는 SIL 3, PL e 수준의 최고 기능 안전 요구사항을 충족하며, STO, SS1, SS2, SLS(안전 제한 속도), SOS(안전 운전 정지), SBC(안전 브레이크 제어) 등 다양한 안전 기능을 표준으로 제공 한다. 모든 안전 기능은 LASAL SAFETYDesigner 개발 환경에서 손쉽게 설정할 수 있어, 안전한 기계 동작 구현을 간편하게 지원 한다.

또한, SIGMATEK의 전 서보 드라이브 제품과 마찬가지로, MDP 2102는 불과 62.5μs의 제어 사이클 타임을 구현해 고속·고정밀 전류, 속도, 위치 제어가 가능하다. 제어기와의 통신은 실시간 이더넷을 통해 이뤄져 지연 시간을 최소화하고 동기화를 극대화한다.

자료제공: SIGMATEK(www.sigmatek-automation.com)
