Bosch Rexroth, 하중 770kg까지 정밀 처리하는 이중 벨트 리니어 축 ‘CKR-280’

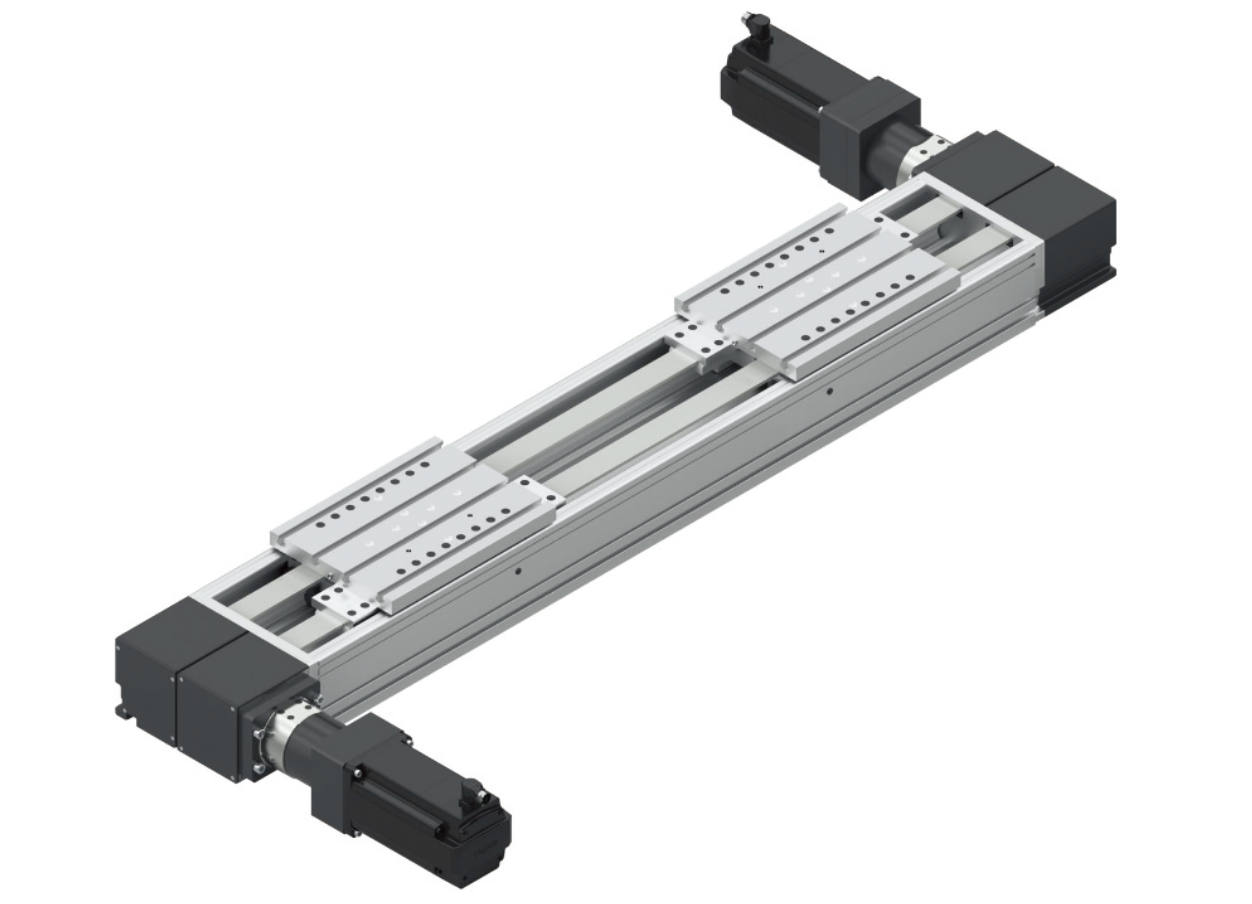

Bosch Rexroth는 총 하중 770kg까지 처리할 수 있는 이중 벨트 구동형 리니어 축 ‘CKR-280’을 새롭게 선보이며 CKR 시리즈 컴팩트 모듈 라인업을 확장했다. 이 신제품은 두 개의 리니어 축 기능을 하나의 시스템으로 통합한 중량급 축으로, 독립적으로 구동 되는 두 개의 캐리지(carriage)를 단일 프레임에 탑재해 고토크, 고속 사이클 애플리케이션에 최적화된 솔루션을 제공한다.

이 컴팩트형 이중 핸들링 시스템은 설치 공간을 절감하고 생산성을 향상시키는 동시에, 엔지니어링, 조립 및 시운전 비용까지 낮출 수 있다. 단일 축으로 주문하거나, 다른 리니어 축과 결합해 다축 시스템으로 구성할 수도 있으며, 구동 패키지 포함 옵션도 제공된다.

두 개의 대형 하중을 빠르게, 정밀하게 이동


배터리 생산, 인트라로지스틱스, 기계 가공 자동화 등 많은 산업 분야에서는 대형 하중을 높은 동적 성능으로 이송할 수 있는 컴팩트한 핸들링 솔루션에 대한 수요가 증가하고 있다. 이에 Bosch Rexroth는 CKR 시리즈의 새로운 이중 벨트 버전인 CKR-280을 통해 공간 활용도를 극대화한 고하중 대응 리니어 축을 제안한다. CKR-280은 최대 385kg 하중을 각각 처리할 수 있는 두 개의 캐리지를 독립 구동할 수 있으며, 각각 최대 250Nm의 드라이브 토크에 대응한다. 견고한 알루미늄 프레임 안에서 두 캐리지가 독립 적으로 이동할 수 있어, 기존에는 두 개의 리니어 축이 필요했던 다양한 작업을 이제 단일 시스템으로 대체할 수 있다. 이로써 설치 공간과 비용, 시간 모두를 절감할 수 있다.

최대 5.50m 길이 구성, 5g 가속 및 5m/s 속도 구현


CKR-280 컴팩트 모듈은 온라인에서 손쉽게 길이를 최대 5.50m 까지 설정할 수 있으며, 요청 시 더 긴 이송 거리도 제공 가능하 다. 또한 최대 5g의 가속도와 5m/s의 속도, ±0.05mm의 반복 정밀도를 바탕으로, 짧은 사이클 타임이 요구되는 애플리케이션에서 정밀하고 빠른 이송 성능을 발휘한다. 사용자 요구에 따라 다양한 이동 프로파일도 독립적으로 구현 가능하다. CKR-280은 제품 출시 후 Bosch Rexroth의 전자 설계툴 체인(e-tool chain)에 통합되어, 단일축 및 다축 시스템 설계에 활용될 예정이다.

자료제공: Bosch Rexroth(www.boschrexroth-us.com)
