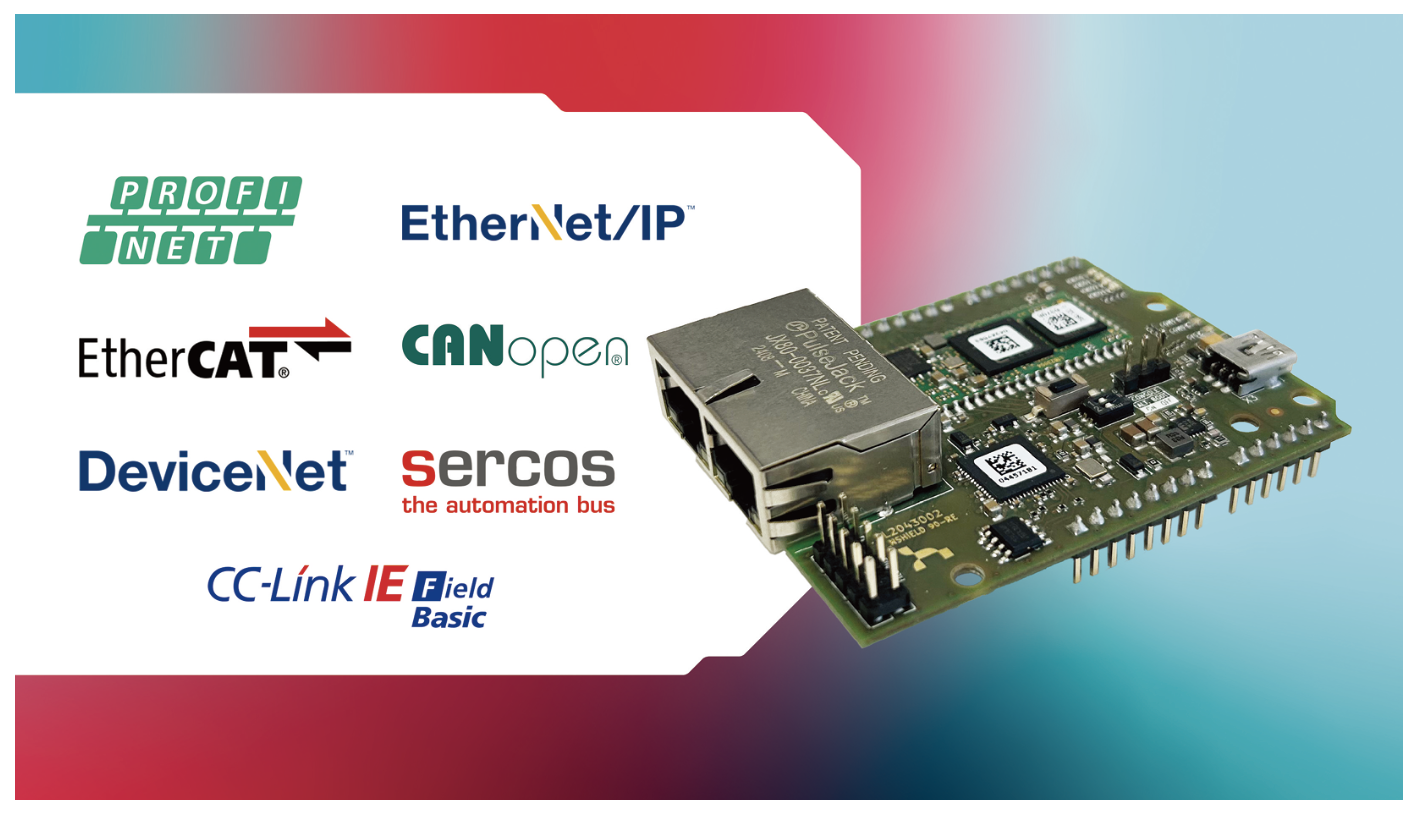

힐셔, STM32 Nucleo 64 및 144용 산업용 통신 평가 보드 ‘netSHIELD 90-RE’

산업용 통신 및 자동화 솔루션 전문기업 힐셔(Hilscher)가 ST마이크로일렉 트로닉스(STMicroelectronics)의 STM32 Nucleo 개발 보드를 위한 신규 평가 보드 ‘netSHIELD 90-RE’ 를 출시했다. 이번 제품은 기존 netSHIELD 52-RE의 후속 모델로, Nucleo-64와 Nucleo-144 두 가지 보드 모두를 지원 하며, Arduino Uno 호환 인터페이스를 기반으로 설계됐다.

netSHIELD 90-RE는 산업용 이더넷 및 필드버스 프로토콜을 지원하는 통신 모듈로, PROFINET, EtherNet/IP, EtherCAT, CC-Link IE Field Basic, DeviceNet, Sercos, CANopen 등 다양한 네트워크에 마이크로컨트롤러 기반 애플리케이션을 쉽게 연결할 수 있도록 해준다.

이번 제품의 핵심은 힐셔의 최신 netX 90 시스템 온 칩(SoC) 을 기반으로 한다는 점이다. netX 90은 업계에서 가장 작은 멀티-프로토콜 네트워크 컨트롤러 중 하나로, STM32 프로세서와 함께 ‘컴패니언 칩(companion chip)’처럼 사용된다. 이 SoC는 두 개의 ARM 코어로 구성된 듀얼 코어 아키 텍처를 갖추고 있다.

하나는 통신 전용 프로세서로, 힐셔가 제공하는 각 산업용 통신 프로토콜 전용 펌웨어를 구동하며, 낮은 지연 시간과 높은 결정성을 제공한다. 프로토콜 스택은 netX 90 내에서 독립적으로 실행되며, STM32 MCU로부터는 매우 적은 메모리와 CPU 자원만을 요구한다. 펌웨어 이미 지는 직렬 플래시 메모리에 저장되며, 보드에는 향후 사이버 보안 기능 구현을 위한 암호화 코어도 탑재되어 있다.

두 번째 ARM 코어는 사용자가 직접 애플리케이션을 구현할 수 있도록 제공된다. 평가 보드는 8MB의 직렬 플래시 메모리와 8MB SDRAM, STM32와 netX 90을 연결하는 SPI 인터페이스, 라인 및 링 토폴로지 대응이 가능한 2개의 RJ45 이더넷 포트, 통신 상태를 표시하는 LED, 버튼과 부팅 모드 설정 스위치, USB 전원 입력 및 펌웨어 다운로드를 위한 미니 USB 포트 등을 탑재했다.

netSHIELD 90-RE는 STM32 기반 임베디드 시스템이 산업용 네트워크에 쉽게 연결될 수 있도록 도와주는 실용적이고 확장성 높은 평가 플랫폼으로, 산업 자동화, 공장 제어, 스마트 기기 통신 개발에 이르기까지 다양한 분야에서 활용될 것으로 기대된다.

자료제공: 힐셔(www.hilscher.com)
