Sigmatek 통합 안전 기능 갖춘 고성능 단축 서보 드라이브 모듈

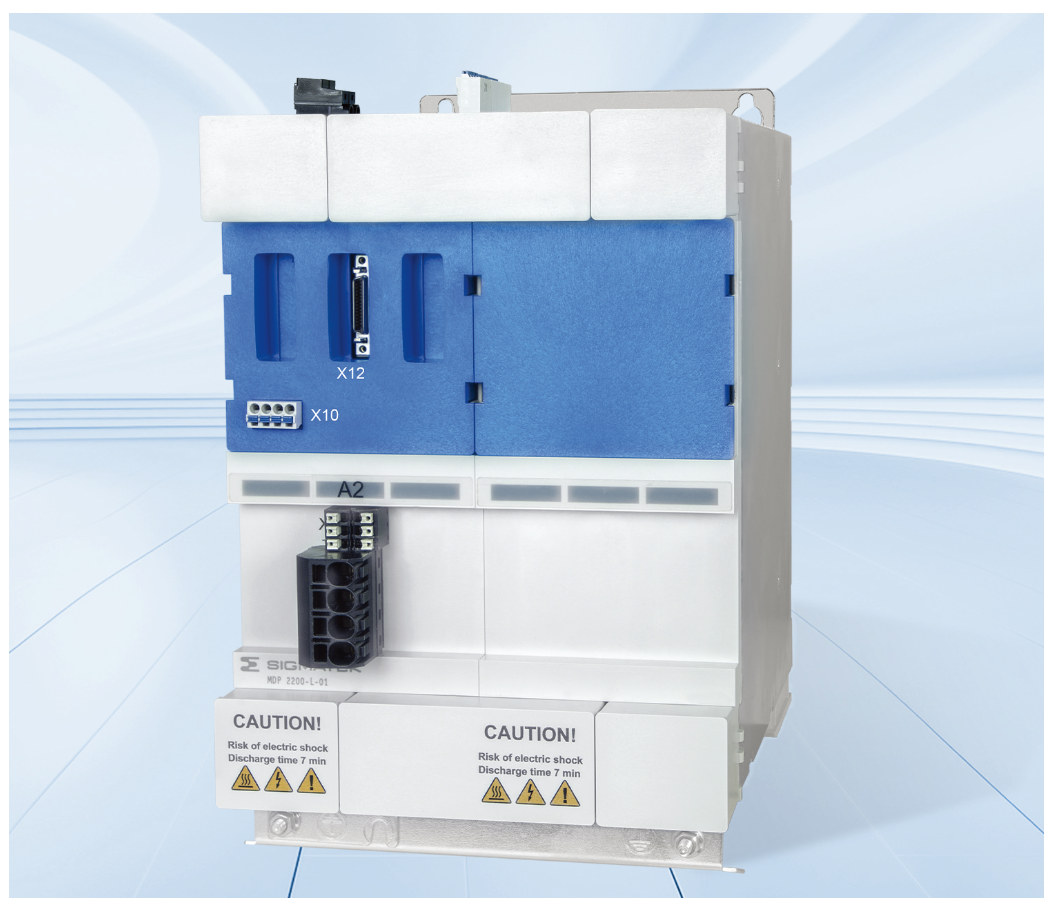

DIAS-Drive 2000 시리즈의 모듈형 다축 서보 시스템에 새로운 고성능 옵션이 추가되었다. 단일축 모듈 MDP 2200-L-01은 동기식 서보 모터 제어를 위해 정격 전류 최대 20A, 최대 전류 60A 피크를 지원하며, 공급 전원, 전력 필터, 브레이크 저항기 및 DC 링크 회로가 모두 통합되어 있다. 이 모든 기능은 150 x 240 x 219 mm의 콤팩트한 크기(Size 2) 안에 구현되어 있으며, 3상 400~480VAC 전원으로 동작한다.

고급 안전 기능 내장: MDP 2200-L-01은 다양한 고급 안전 기능을 기본으로 탑재하고 있다. STO, SS1, SOS, SBC를 비롯하여 속도, 가속 도, 위치, 회전 방향의 안전 제어 기능까지 모두 포함되며, SIL 3, PL e, Cat. 4 및 TÜV 인증을 획득했다.

유연한 모듈형 다축 시스템: MDD 2000 시리즈의 다른 MDP 모듈들과 마찬가지로, MDP 2200-L-01은 단독 사용은 물론 동일 시리즈의 다양한 축 모듈과 조합하여 구성할 수 있다. 이로써 사용자는 자신만의 맞춤형 드라이브 솔루션을 손쉽게 설계할 수 있다.

다양한 인터페이스와 센서 지원: Hiperface DSL 디지털 모터 피드백 인터페이스가 기본 제공되어 배선 작업과 시운전 시간을 크게 줄일수 있다. 뿐만 아니라, EnDat 2.1, Hiperface, Resolver, Sin/Cos, TTL, BiSS-C, Tamagawa 등 다양한 엔코더 인터페이스를 지원하여 높은 호환성을 자랑한다.

공구 없이 연결 가능한 스마트한 배선 구조: 모듈 간 연결은 공구 없이 연결 가능한 베잉(Baying) 기술을 활용하여 구현된다. DCB(DC Connection Block)와 BCB(Bus Connection Block)를 이용하면, 전류 공급, DC 링크 커플링, 실시간 이더넷 통신(VARAN 버스)을 위한 개별 배선 작업이 불필요해진다.

손쉬운 모션 제어 프로그래밍: LASAL 엔지니어링 플랫폼에는 광범위한 모션 제어용 소프트웨어 라이브러리가 탑재되어 있다. 이를 활용하면 복잡한 모션 제어 작업도 쉽게 구현 가능하 며, 애플리케이션 개발 시간을 대폭 단축할 수 있다.

자료제공: Sigmatek(www.sigmatek-automation.com)
