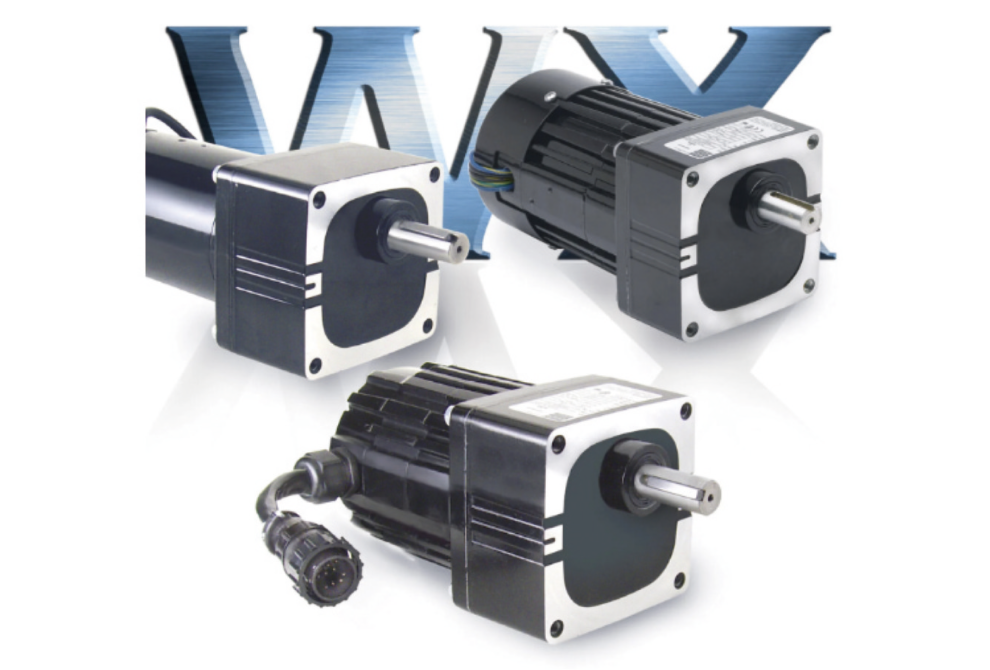

Bodine, 고효율·고토크·내구성이 탁월한 산업용 ‘WX 기어 모터’

Bodine Electric Company는 최근 WX 기어 모터의 제품에 대해 동일한 긴 수명 등급을 유지하면서 출력 토크 등급을 높이기 위해 디자인을 업그레이드했다고 밝혔다.

더 높은 토크 등급을 달성하기 위해 기어헤드 디자인에서 두 부분이 변경됐는데, 그것은 로터/아마추어 샤프트와 1단계 기어이다.

부드럽고 지속적인 토크를 달성하려면 설계 및 제조 기술, 기어 재료, 열처리 공정을 신중하게 고려해야 한다. 로터/아마추어 샤프트 피니언은 맞물리는 1단 기어보다 훨씬 더 많은 하중 사이클을 받기 때문에, 기어보다 더 높은 경도로 피니언을 설계하는 것이 일반적이다. WX 기어 모터의 경우, Bodine Electric의 엔지니 어들은 경화성이 더 높은 피니언 강철 합금과 피로 강도가 더 높은 기어 강철 합금을 선택함으로써 기준을 높였다.

이러한 설계 변경을 통해 Bodine은 기어링 클러스터의 첫 번째 단계가 ‘weak link’였던 모든 WX 기어 비율에 대해 출력 토크 등급을 높일 수 있었다는 것이 Bodine Electric 측의 설명이다. 여기에는 Bodine 스톡 모델에 사용된 모든 2단계 비율(3.8:1, 5.5:1, 9.4:1, 13.8:1, 20.4:1)과 Bodine 스톡 모델에 사용된 3단계 비율 중 2개(29.7:1과 43.9:1)가 포함된다.

AC 3상 모델: 34R4BFPP-WX2 및 34R4BFPP-WX3은 라인에서 직접 또는 가변 주파수 드라이브(인버터)를 통해 3상 AC로 구동 된다.

AC 단상 모델: 34R6BFCI-WX2와 34R6BFCI-WX3 모델은 단상 115VAC로 작동하며, 작동에 커패시터가 필요하다.

브러시 DC 24V 모델: 33A5BEPM-WX2, 33A5FEPM-WX2, 33A5BEPM-WX3 및 33A5FEPM-WX3은 저전압 DC 전원(종종 배터리)으로 구동된다. 24 VDC 모델은 12 VDC에서도 작동할 수있지만 속도가 훨씬 낮다.

브러시 DC 130V 모델: 33A5BEPM-WX2, 33A5FEPM-WX2, 33A5BEPM-WX3 및 33A5FEPM-WX3은 일반적으로 115VAC 전원 속도 제어에서 나오는 130VDC 전원으로 구동된다. 130VDC 모델은 90VDC에서도 작동할 수 있지만 속도와 토크가 낮다.

무브러시 DC 130V 모델: 34B3BEBL-WX2, 34B3FEBL-WX2, 34B3BEBL-WX3 및 34B3FEBL-WX3은 일반적으로 115VAC 라인에서 전원을 공급받는 무브러시 정류용 전자 제어와 함께 사용된다.

통합 제어가 있는 무브러시 DC 12V 모델: 34B4BEBL/SR-WX2 및 34B4BEBL/SR-WX3에는 무브러시 정류 및 속도 제어를 위한 통합 전자 제어 장치가 있으며, 12 VDC 전원 공급 장치(종종 배터 리)로 구동된다.

자료제공: Bodine Electric Company(www.bodine-electric.com)
