Beckhoff, 서보 드라이브 ‘AX1000’ 및가변 주파수 드라이브 ‘AF1000’

고도로 최적화된 통합형 서보 드라이브

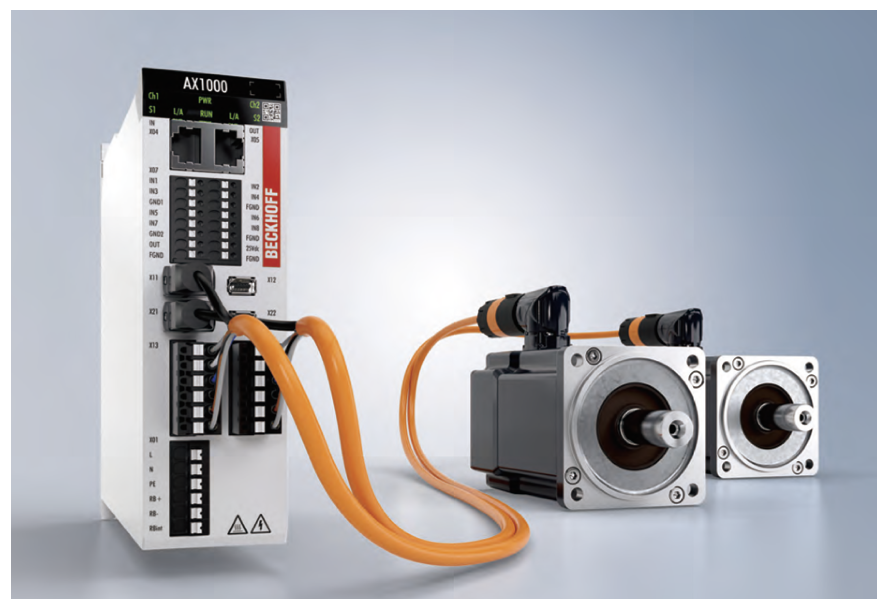

▲ 통합형 서보 드라이브 ‘AX1000’


Beckhoff에서 새롭게 출시한 ‘AX1000’은 TwinCAT 시스템에 완전히 통합되어 고도로 최적화된 서보 드라이브이다. 매우 컴팩트한 디자인에도 불구하고 AX 시리즈의 대형 드라이브와 유사한 특징을 보여준다.

AX1000은 최고의 기술 표준을 유지하면서 경제적인 솔루션을 제공한다.

드라이브는 1.65~6.9A 범위의 전류를 공급하는 단상 230VAC의 1개의 저전력용 버전과 3상 400VAC 3개의 고전력용, 두 가지 버전으로 제공된다.

AX1000은 컴팩트한 크기에도 불구하고, 통합 제어 전원 공급 장치, DC 링크 커패시터, 밸러스트 회로 등 대부분의 모델에서 밸러스트 저항까지 포함하는 구성을 제공한다.

제어 전압은 DC 링크의 통합 전원 공급 장치에서 생성된다. 두 모델 모두 단일 축 및 듀얼 축 모듈 중 선택할 수 있다. 지원 모터 유형에는 피드백 유무에 관계없이 사용 가능한 비동기식/릴럭턴스식 모터 외에도 OCT(One Cable Technology)가 적용된 AM8000 동기식 서보모터를 포함한다.

경제적인 가변 주파수 드라이브

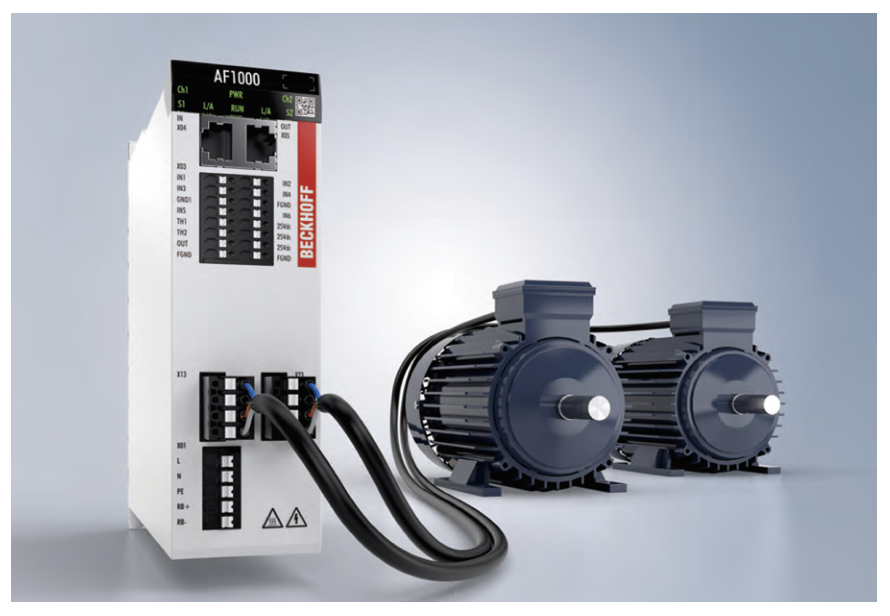

▲ 가변 주파수 드라이브 ‘AF1000’

Beckhoff가 새롭게 선보인 가변 주파수 드라이브 ‘AF1000’은 EtherCAT 을 통해 TwinCAT 시스템에 완전히 통합되어, 서보 드라이브 기술에서 경험할 수 있는 익숙한 시운전 및 진단의 편리함을 제공한다.

AF1000 가변 주파수 드라이브는 전력 범위가 0.37~1.5㎾인 단상 230VAC 1개 버전과 0.37~2.2㎾의 전력 범위인 3상 400VAC 3개인 두 가지 버전으로 제공한다. AF1000은 컴팩트한 크기에도 불구하고, 통합 제어 전원 공급 장치, DC 링크 커패시터, 밸러스트 회로가 통합되어 있다.

제어 전압은 DC 링크의 통합 전원 공급 장치에서 생성된다. 가변 주파수 드라이브는 단일 축 모듈뿐만 아니라 매우 비용 효율적인 듀얼 축 모듈로도 제공된다. 지원 모터 유형에는 동기식 서보모터 외에도 피드백 장치가 없는 UF 모드 또는 벡터 제어로 작동하는 비동기식 및 릴럭턴스식 모터가 있다.

AF1000 가변 주파수 드라이브는 EtherCAT을 통해 TwinCAT 시스템에 완전히 통합된다. Beckhoff 서보 드라 이브와 마찬가지로, AF1000은 ‘TwinCAT Drive Manager 2’ 를 사용한 시운전이 가능하므로, 사용자는 새로운 추가 툴을 익힐 필요가 없다.

자료제공: Beckhoff(www.beckhoff.com)
