프로젝트에 가장 적합한 마이크로컨트롤러 선택시 핵심요소
마이크로컨트롤러(Microcontroller)는 다양한 전자 장치와 프로 젝트에서 중요한 역할을 하며, 기능에 필요한 처리 능력과 제어를 제공한다. 이들은 현대 컴퓨팅, 임베디드 시스템 및 가전제품에 없어서는 안 될 존재이며, 특히 특수 임베디드 시스템을 사용하는 많은 전자 장치의 핵심 역할을 한다. 이들의 응용 분야는 간단한 가전제품에서 복잡한 산업 시스템에 이르기까지 다양하다. 각각 고유한 특성, 특징 및 기능을 갖춘 다양한 마이크로컨트롤러가 있기 때문에, 적절한 마이크로컨트롤러를 선택하는 것은 프로젝트 성공에 매우 중요하다. 이 기사에서는 가장 인기 있는 마이크로컨 트롤러를 다루고, 선택할 때 고려해야 할 핵심 요소 등에 대한 지침을 제공한다.

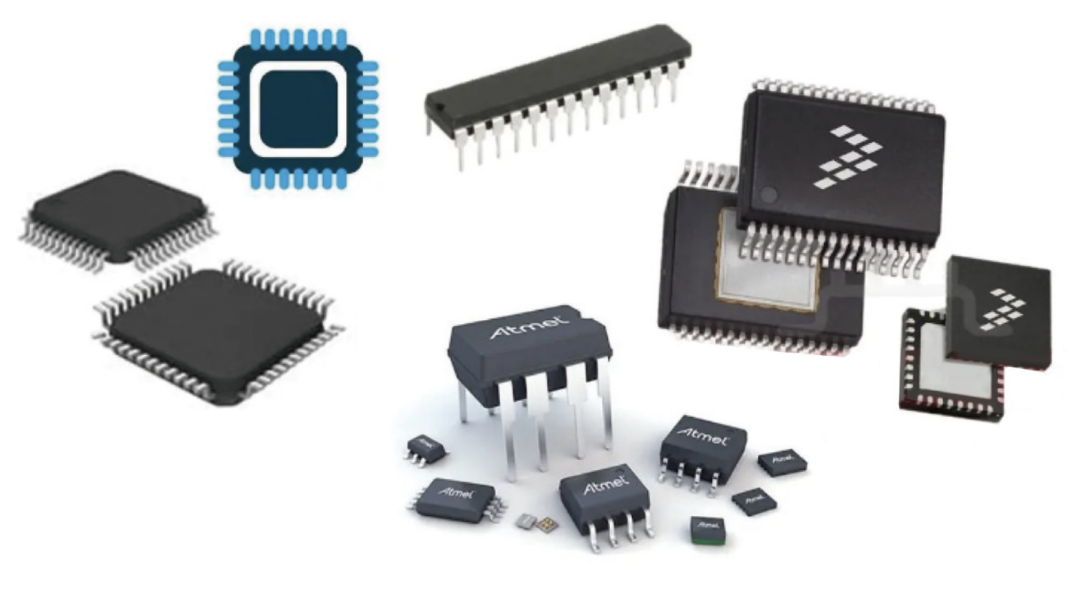

마이크로컨트롤러 개요
마이크로컨트롤러는 마이크로프로세서, 메모리, 입출력 주변장치의 기능을 단일 칩에 결합한 소형 집적 회로이다. 임베디드 시스 템에서 특정 작업을 처리하도록 설계되어 다양한 애플리케이션에 지능과 제어를 제공한다. 마이크로컨트롤러는 다양한 산업에서 전자 장치 자동화, 로봇 공학, 온도 제어에 널리 사용된다.
임베디드 컨트롤러 또는 마이크로컨트롤러 유닛(MCU) 이라고도 알려진 이 장치는 차량, 로봇, 사무용 기계, 의료 기기, 모바일 무선 송수신기, 자동판매기 및 가전제품에 존재한다. 기본적으로 마이크로컨트롤러는 복잡한 운영 체제(OS)가 필요 없이 더 큰 구성 요소의 특정 기능을 제어하도록 설계된 단순화된 소형 개인용 컴퓨터(PC)이다.
최신 임베디드 시스템은 마이크로컨트롤러에 크게 의존하여 다양한 장치와 애플리케이션에 전원을 공급한다. 마이크로컨트 롤러는 간단한 취미 프로젝트에서 복잡한 산업 시스템에 이르기까지 효과적이고 혁신적인 기능에 필요한 지능과 제어를 제공한 다. DIY 프로젝트, 프로토타입 또는 전문가용 제품이든 모든 임베 디드 전자 장치의 핵심 또는 ‘두뇌’는 마이크로컨트롤러이다. 이러한 장치는 입력 신호를 수신하고 처리하며 사용자가 설정한 프로그램을 실행하여 피드백 출력 신호를 제공한다.

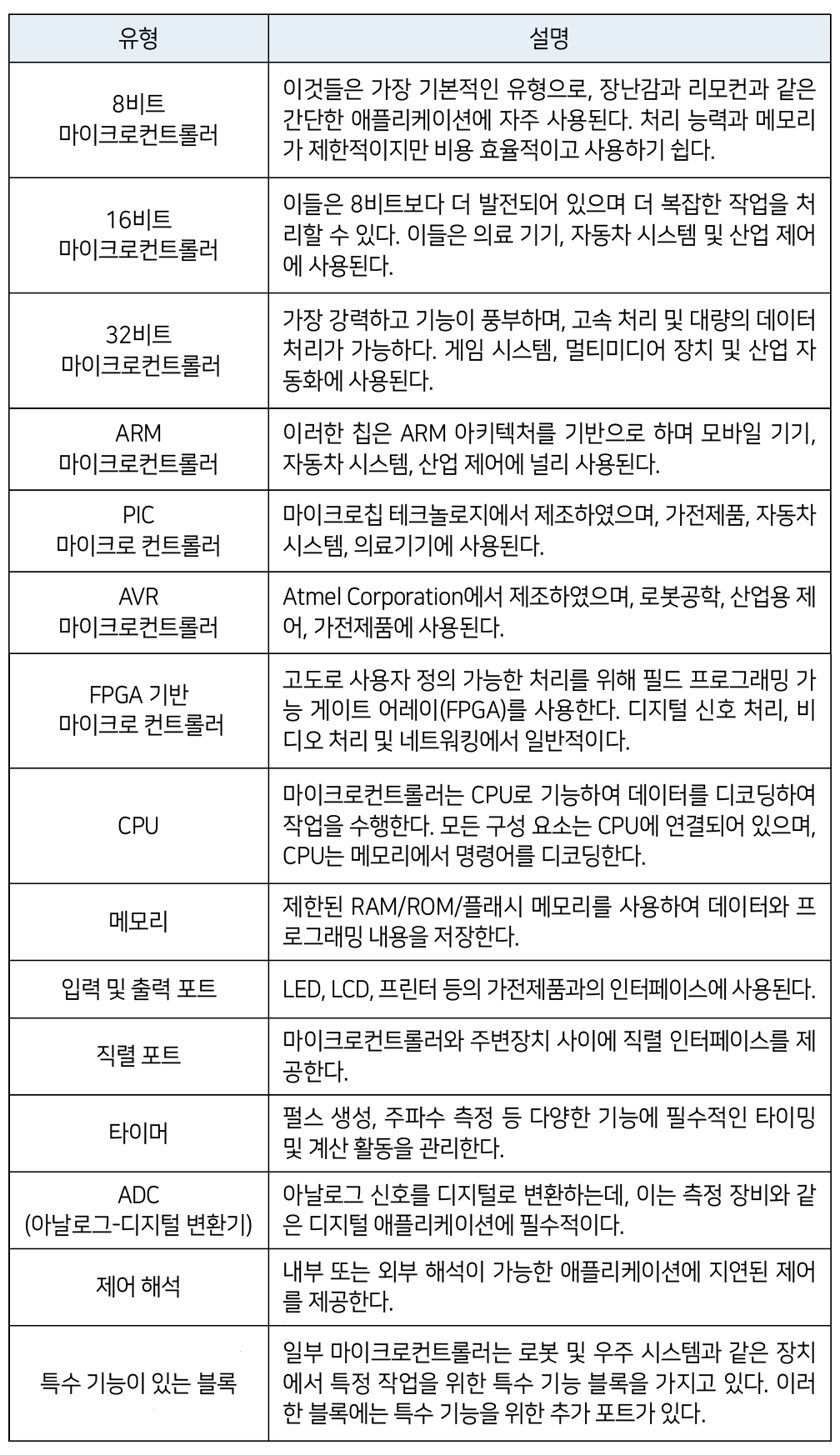

마이크로컨트롤러의 종류
가장 일반적인 마이크로컨트롤러 유형은 다음과 같다.
마이크로컨트롤러는 어떻게 작동하나?
마이크로컨트롤러는 시스템 내에 내장되어 장치의 특정 기능을 관리한다. 중앙 프로세서를 사용하여 입출력(I/O) 주변장치에서 데이터를 해석한다. 수신한 임시 데이터는 데이터 메모리에 저장 되고, 프로세서는 프로그램 메모리의 명령어를 사용하여 처리하기 위해 액세스한다. 그런 다음 I/O 주변장치를 사용하여 통신하고 필요한 작업을 실행한다.
마이크로컨트롤러는 다양한 시스템과 장치에서 활용된다. 장치는 종종 장치 내에서 협업하여 각자의 기능을 처리하는 여러 마이크로컨트롤러를 사용한다. 예를 들어, 자동차에는 잠금 방지 브레이크 시스템, 견인력 제어, 연료 분사 또는 서스펜션 제어와 같은 다양한 시스템을 감독하는 수많은 마이크로컨트롤러가 포함될 수 있다. 이러한 마이크로컨트롤러는 서로 통신하여 동작을 조정한다. 일부는 자동차의 보다 정교한 중앙 컴퓨터와 통신할 수있고, 다른 일부는 다른 마이크로컨트롤러와만 통신할 수 있다. 이들은 I/O 주변 장치를 사용하여 데이터를 교환하고 이 데이터를 처리하여 할당된 작업을 수행한다.

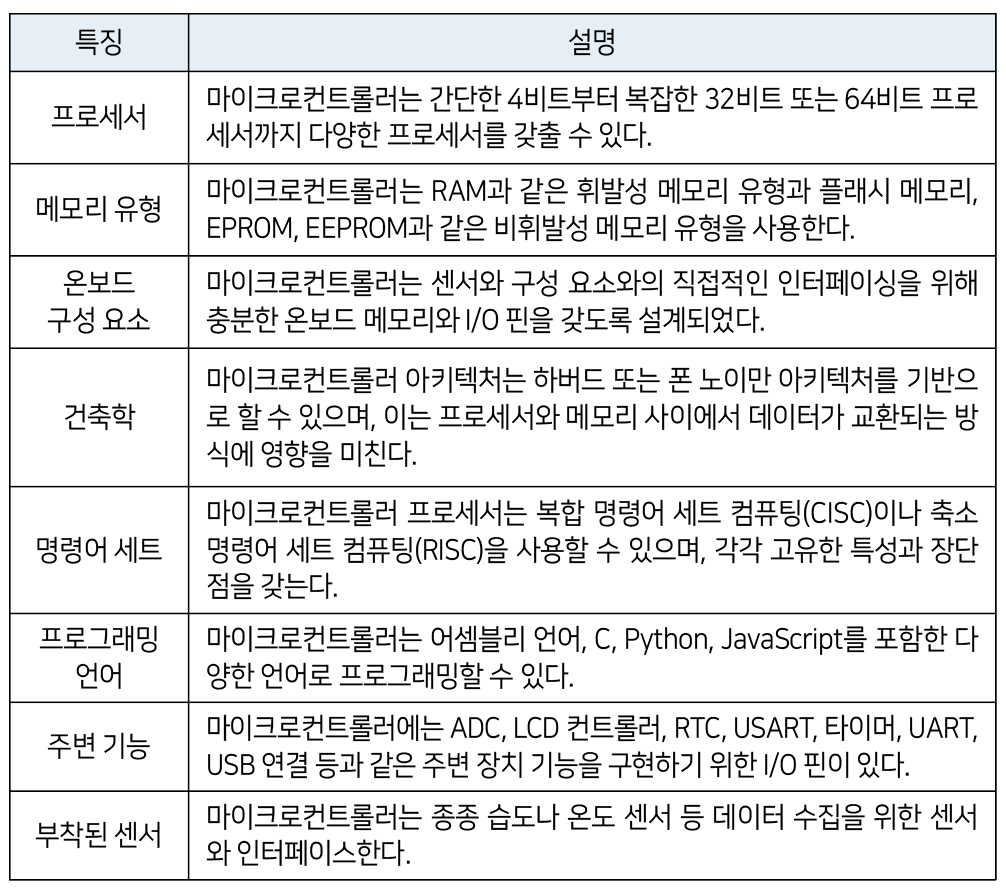

마이크로컨트롤러의 특징
마이크로컨트롤러는 다양한 프로세서 옵션, 메모리 유형 및 프로 그래밍 언어를 갖춘 다재다능한 장치이다. 추가 구성 요소 없이도 쉽게 사용할 수 있도록 설계되었으며 센서 및 기타 장치와 인터페 이싱하기 위한 다양한 주변 기능을 제공한다.
2024년 최고의 마이크로컨트롤러

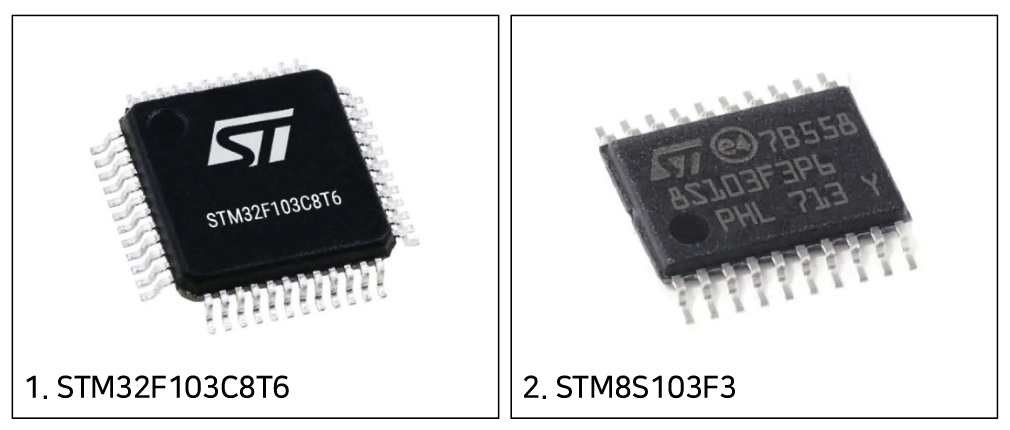

1. STM32F103C8T6: STM32F10C8T86은 중밀도 마이크로컨 트롤러로 유명한 STM32F103xx 제품군에 속한다. 이 마이크로 컨트롤러는 다양한 I/O 주변 장치와 함께 72MHz에서 실행되는 고성능 ARM Cortex-M3 32비트 RISC 프로세서를 갖추고 있다. CT86을 포함한 STM32F103x 시리즈는 최대 2개의 I2C 및 SPI 인터페이스, 3개의 범용 16비트 타이머, 3개의 USART, 1개의 USB 포트 및 CAN 인터페이스를 갖추고 있다.
2. STM8S103F3: STM8 시리즈 마이크로컨트롤러는 ATtiny 시리즈와 크기가 비슷하며, 고급 주변장치가 있는 고성능 8비트 코어를 특징으로 한다. 이 시리즈에는 STM8S, STM8L, STM8AF, STM8AL의 네 가지 하위 시리즈가 포함된다. STM8S 시리즈가 가장 인기가 많으며, STM8S103F3가 뛰어난 모델 중 하나이다. STM8S103F3는 8K 바이트의 플래시 프로그램 메모리, 통합된 실제 데이터 EEPROM, 고급 코어 및 주변 장치, 16MHz 클록 주파 수, 견고한 I/O 기능, 별도의 클록 소스가 있는 독립적인 워치독및 클록 보안 시스템을 제공한다.

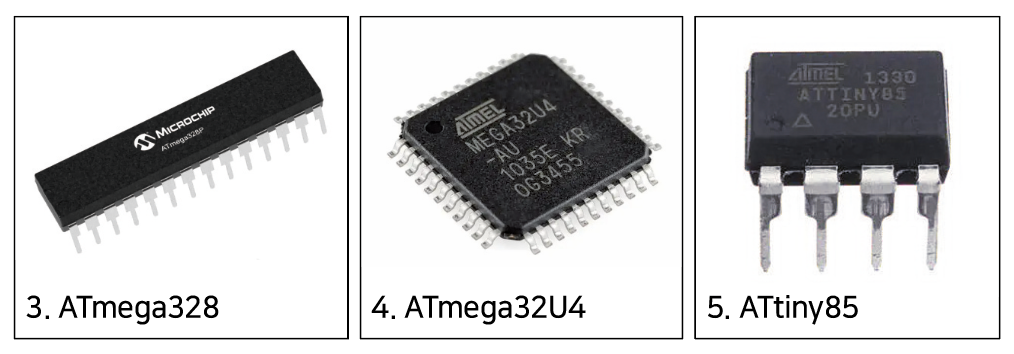

3. ATmega328: ATmega328은 전 세계적으로 가장 인기 있는 마이크로컨트롤러 중 하나로 널리 알려져 있으며, 다양한 보드와 전자 회로에서 광범위하게 사용되고 있다. Arduino 보드에 포함 되면서 인기가 더욱 높아졌다. ATmega328은 Arduino 보드와 독립적으로 작동할 수 있지만, 많은 사람이 프로그래밍의 용이성, 지원 커뮤니티, Arduino 플랫폼과 관련된 전반적인 장점 때문에 ATmega328을 선호한다.
4. ATmega32U4: ATmega328과 유사하게 ATmega32U4는 Atmel AVR 마이크로컨트롤러 제품군에 속한다. 32KB 프로그램 플래시 메모리, 2.5KB SRAM, 1KB EEPROM을 갖춘 8비트 AVR RISC 마이크로칩을 기반으로 하는 저전력 마이크로컨트롤 러로 설계되었다. 단일 클록 사이클에서 강력한 명령어를 실행할 수 있는 기능 덕분에 이 칩은 16MHz에서 최대 16MIPS 처리량을 달성할 수 있다. ATmega328과 마찬가지로 ATmega32U4는 Arduino 커뮤니티에서 인기 있는 마이크로컨트롤러이다.
5. ATtiny85: ATtiny85와 ATtiny 시리즈 마이크로컨트롤러는 컴팩트한 크기로 잘 알려져 있다. ATtiny85는 AVR 제품군의 8비트 RISC 마이크로컨트롤러로, 고성능으로 유명하다. 제한된 수의 GPIO로 작동할 수 있으므로, 종종 작은 프로젝트나 크기 제약이 있는 설계에 가장 적합한 선택이다. 이 시리즈의 다른 마이크로컨 트롤러는 전력 효율성과 성능에서 상당한 업그레이드를 제공하 지만, ATtiny85는 여전히 가장 인기 있는 선택이다. 이는 수년간 사용해 온 설계자와 엔지니어에게 친숙하기 때문이다.
마이크로컨트롤러 선택 전 고려 요소
특정 프로젝트에 적합한 마이크로컨트롤러를 선택할 때는 비용, 전력 소비, 크기, 프로젝트 실행 가능성, I/O 수, 필요한 기타 특수 기능 등 여러 가지 요소를 고려해야 한다. 고려해야 할 몇 가지 중요한 요소는 다음과 같다.
• 처리 능력 및 속도 요구 사항: 마이크로컨트롤러가 수행해야 하는 작업에 따라 필요한 클록 속도 및 처리 능력을 결정한다.
• 필요한 메모리 및 저장 용량: 프로그램 및 데이터 저장 요구 사항에 필요한 RAM 및 플래시 메모리 양을 고려해야 한다.
• 입출력(I/O) 요구 사항: 센서, 액추에이터, 디스플레이 및 기타 주변 장치와의 인터페이스에 필요한 I/O 핀의 수와 유형을 평가한다.
• 전력 소비 고려 사항: 특히 배터리로 구동되는 애플리케이션의 경우 전력 효율 목표를 충족하는 마이크로컨트롤러를 선택해야 한다.
• 비용 및 예산 제약: 마이크로컨트롤러와 관련 개발 도구의 비용은 물론, 소프트웨어 라이선스 수수료도 고려 사항 중 하나이다.
• 프로그래밍 언어 호환성: 마이크로컨트롤러가 프로젝트에 적합한 개발 도구와 프로그래밍 언어로 지원되는지 확인해야 한다.
결론
마이크로컨트롤러는 수많은 전자 시스템과 장치에 전원을 공급 하는 필수적인 집적 회로이다. 다양한 애플리케이션에 맞는 뚜렷한 장점을 제공하기 때문에 처리 능력, 메모리, 네트워킹 옵션을 포함한 기능을 이해하면 개발자는 가전제품, 사물인터넷(IoT) 장치, 산업용 애플리케이션을 위한 혁신적인 솔루션을 만들 수 있다. 기술이 발전함에 따라 마이크로컨트롤러는 임베디드 시스템의 미래를 계속해서 형성하고 있으며, 개발자가 모든 잠재력을 활용하기 위해 정보에 입각한 선택을 하는 것의 중요성을 강조한다.
결론적으로, 프로젝트에 가장 적합한 마이크로컨트롤러를 선택 하는 것은 프로젝트의 성공에 매우 중요하다. 처리 능력, 메모리 요구 사항, I/O 기능, 주변 장치, 전력 소비 및 비용과 같은 요소를 고려해야 한다. 이러한 요소를 신중하게 평가하면 프로젝트의 요구 사항을 충족하고 효율적이고 안정적인 작동을 보장하는 마이 크로컨트롤러를 선택할 수 있다. 올바른 마이크로컨트롤러는 프로젝트의 성능과 기능에 상당한 차이를 가져올 수 있다는 점을 기억하는 것이 좋다.
자료제공: Xecor(www.xecor.com/blog)
