DIN 인클로저 시스템은 산업 응용 분야에서 널리 사용되지만 버
전이 제한적인 것이 사실이다. 그러나 모듈식 DIN 인클로저는 시
스템 설계 엔지니어에게 작업할 수 있는 더 많은 옵션을 제공한다.
이번 호에서는 전자 및 제어 부품의 공급업체이자 유통업체인
Altech(www.altechcorp.com)의 모듈식 DIN 인클로저에 대해
서 Q&A 형식으로 알아본다.
Q. 애플리케이션이 다양하고 복잡한 경우 DIN 인클로저에서
무엇이 중요한가?
관련된 애플리케이션에 따라 산업 기계 및 장비 또는 전자 제어를
위한 다양한 연결 유형을 처리할 수 있는 모듈식 인클로저가 이상
적이다. 일부 애플리케이션에는 고정 push-in 터미널이 필요하
지만, 다른 애플리케이션에는 다양한 유형의 플러그형 push-in
터미널이 더 적합할 수 있다. 특히 혁신적인 디자인에서는 어댑터
가 핵심이다. 사용자에게 높은 신호 밀도를 제공하는 콤팩트한 터
미널을 찾아야 한다.
Q. 그런 인클로저는 어떻게 작동하는가?
모듈식 DIN 인클로저는 유연하고 빠른 스냅 결합 설계를 통해 쉽
게 설치할 수 있다. 인클로저 외부의 전선을 인클로저 내부의 PC
보드에 연결하기 위해 통합 단자가 제공된다. 이러한 인클로저는
신속한 현장 액세스를 위해 통합 테스트 지점을 제공해야 한다.

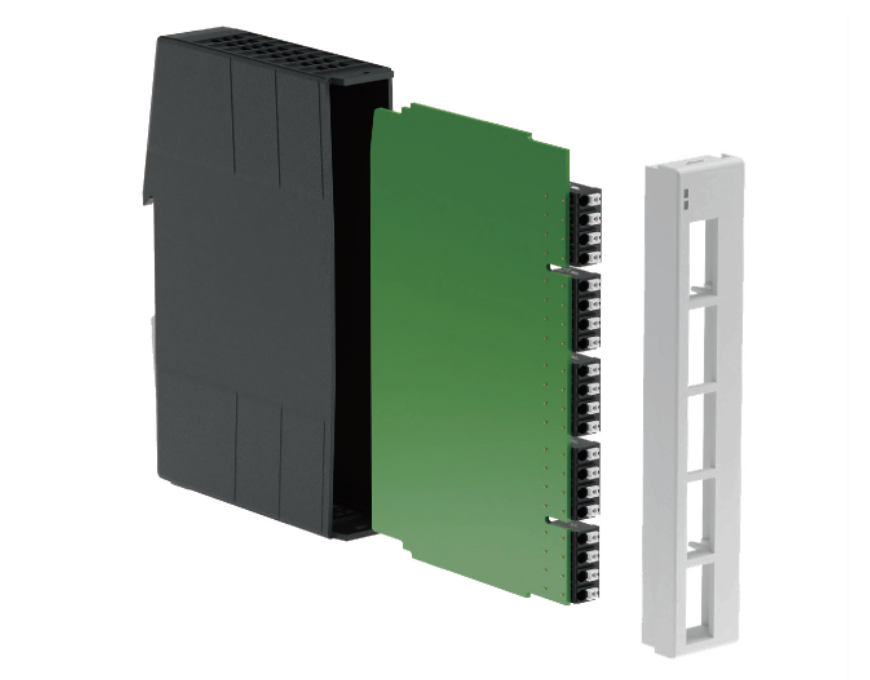

‘Altech KV 4600’ DIN 인클로저가 설계된 방식과 같이 상단 레일
에 수직인 회로 기판의 장착 위치를 통해 최대 2개의 회로 기판을
통합할 수 있다. 옵션인 스냅 인(snap-in) 레일 버스 장착 시스템
(In-Rail-Bus)은 전원, 신호 및 데이터 전송을 위한 장치 통신이
가능하다. 도금된 이중 스프링 접점이 있는 접점 스프링 블록은
높은 접점 신뢰성을 제공한다.
Q. 모듈식 DIN 인클로저를 사용하면 진단이 용이하도록 전면
단자의 사용이 가능한가?
대부분의 DIN 인클로저가 측면 단자대를 제공하지만, 올바른 모
듈식 시스템은 전면 액세스를 허용한다. 넓은 전면 영역은 모든
기능과 터미널의 유연한 배열을 할 수 있다. 레이아웃이 RJ45,
D-Sub, USB, 광도체, 라디오 및 NFC를 포함한 일반적인 통신 인
터페이스의 쉬운 통합을 제공하는지 확인해야 한다.
Q. 이러한 설계는 PCB 표면의 가용성을 높이는가?
전적으로 PCB 표면은 단자에 의해 막히지 않기 때문에 레이아웃
에 충분히 사용할 수 있다. 개방형 레이아웃 구성은 보드 공간을
증가시켜 디자인이 다른 인클로저 시스템에서 사용할 수 없는 추
가 기능을 제공할 수 있도록 한다. 측면 환기 슬롯이 포함되어 있
어 자유 대류를 통해 최적의 열 분산이 가능하므로 높은 열 응력
을 나타내는 애플리케이션에 사용할 수 있다. 보드 디자인에 더
많은 기능을 담을 수 있다는 것은 비용 측면에서도 효율적이라는
것을 의미한다.
Q. 모듈식 DIN 인클로저는 어떤 측면에서 사용 편의성을 제공
하는가?
고정 통합 및 플러그 가능 연결 기술을 제공하는 솔루션을 고려해
봐야 한다. 예를 들어 플러그형 단자대는 미리 배선된 리드를 사
용할 수 있도록 일렬로 배열할 수 있다. 이 접근 방식은 시간을 절
약하고 설치, 유지 관리 및 수리 작업 중 연결 처리를 개선한다.
플러그형 push in 단자 기술을 통해 도구 없이 도체를 설치하면
배선을 더 빠르고 쉽고 안정적으로 만드는 모듈식 단자 기술이 제
공된다. Altech의 ‘KV 4600’과 같은 시스템은 필요에 따라 개별
적으로 터미널 블록을 편리하게 잠금 해제할 수 있도록 통합 플러
그 제거 보조 장치를 제공한다. 이것은 제한된 공간 조건에서 높
은 연결 밀도가 필요한 애플리케이션에 적합하다.
Q. 이러한 인클로저는 높은 충격 및 진동 상황에서 사용할 수
있는가?
올바른 모듈식 DIN 인클로저는 높은 기계적 안정성과 진동 저항을
제공한다. 여기에는 도체의 내진동 연결도 포함된다. 충격 및 진동
을 포함한 환경을 고려할 때 일부 구성 요소가 아닌 각 구성 요소
에 중점을 두어야 한다. 종종 설계에는 인쇄 회로 기판에 대한 진
동 방지 마운트가 포함될 수 있으며 고정 또는 플러그형 상호 연결
에서 동일한 보호 기능을 제공하는 것을 잊어버릴 수 있다.

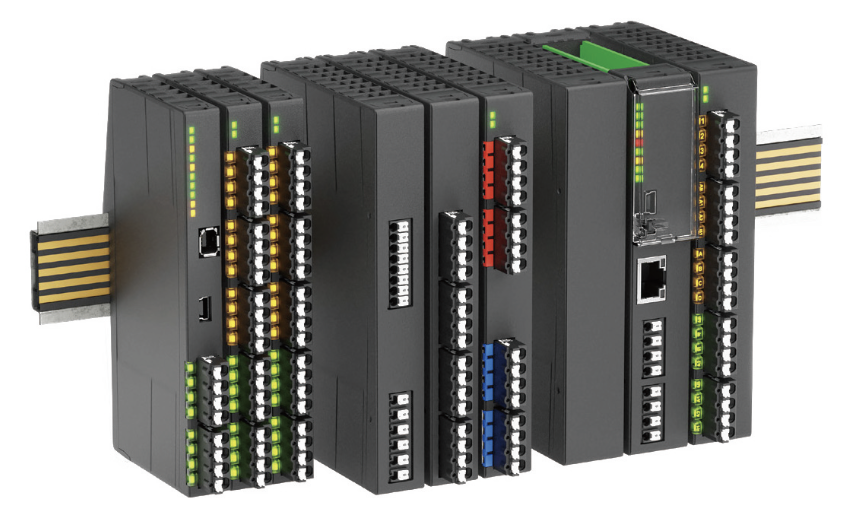

Q. 산업용 IoT 애플리케이션용 버전은 있는가?
모듈식 DIN 인클로저를 사용하면 공통 버스 개념을 하단 어셈블
리에 통합할 수 있다. 예를 들어 I/O 전자 인클로저(KV 4600 시
리즈의 변형)는 66mm 깊이와 12.5mm에 불과한 초소형 모듈 폭
을 제공한다. I/O 인클로저는 프로세스 엔지니어링, 개별 제조 및
공간이 제한된 기타 애플리케이션과 같은 최신 제어 시스템 및 산
업용 IoT 애플리케이션을 위해 설계되었다. 신호, 데이터 및 전원
전송을 위한 편리한 전면 연결 기술이 특징이다. 장치 시스템은
버스 시스템을 통해 분산적으로 연결되고 관리되는 경우가 많다.
이를 위해 I/O 전자 인클로저는 개별적으로 사용할 수 있고 개별
모듈을 연결할 수 있는 연결 요소를 제공한다.
Q. 유지 보수 작업이 용이하도록 마킹이 가능한가?
이러한 모듈식 DIN 인클로저는 넓은 표면을 제공하기 때문에 사
용자 요구 사항에 따라 개별 및 내마모성 레이저 마킹 및 패드 또
는 디지털 인쇄 프로세스를 위한 공간을 제공한다. 배선 오류를
제거하기 위해 개별 단자대를 코딩하는 데 사용되는 다양한 방법
도 있다.
Q. 다른 사용자 정의가 가능한가?
그렇다. 모듈식 DIN 인클로저는 다양한 사용자 정의 가능성을 제
공한다. 제조업체는 모든 종류의 통신 인터페이스를 위한 다양한
유형의 커넥터 또는 포트에 대한 맞춤형 개구부를 밀링하거나 성
형할 수 있다. 이들은 인클로저의 전면 또는 측면에 통합될 수 있
다. 상태 표시를 위한 광도체, 접지 스프링, 조작 보호를 위한 기
울일 수 있는 전면 덮개와 같은 다른 옵션도 사용할 수 있다. 선택
가능한 다양한 표준 설계를 제공하는 공급업체를
찾아 애플리케이션 요구 사항을 충족하도록 맞춤화 할 수 있다.
Q. 모듈식 DIN 인클로저를 다양한 애플리케이션에 사용할 수
있는가?
모듈식 DIN 인클로저의 유연성은 시장에서 사용할 수 있는 가장
광범위한 기능을 생성한다. DIN 인클로저 애플리케이션은 말 그
대로 무한하며 릴레이, 감지 및 모니터링 장치, 변환기 및 인쇄 회
로 기판을 포함한 모든 방식의 전기 기계 장치와 함께 작동할 수
있다. 시스템의 매개변수를 결정하고 나면 필요에 맞는 올바른 모
듈식 DIN 인클로저를 쉽게 구성할 수 있다
자료제공: Altech(www.altechcorp.com)
