파익스, 외장형 모션제어 통합솔루션으로 시장 공략

정만교 부장 “제어기 선택의 현명한 기준은 뛰어난 성능과 기술 지원”

파익스는 국내 최초로 이더넷 기반의 외장형(Ethernet) 모션제어 통합솔루션을 개발해 연 100억 원대 매출을 올리고 있다. 국내 최초로 특허 받은 파익스만의 알고리즘으로 내장형(PCI) 모션제어기 속도는 이미 추월했다. 정만교 기술영업부장은 “자동화설비에서 PC 베이스 컨트롤러 시장은 점차 줄고 있다. 파익스가 공략할 시장이 늘고 있다.”고 말했다.

현재 제조업체 대부분은 내장형(PCI) 모션 제어 방식을 사용하고 있다. 내장형 PCI타입 모션제어 방식은 PC Slot에 장착하는 형태다. 전적으로 PC의 성능에 의존적이며 전장부와 PC까지 연결되어야 하므로 거리 제약성을 가진다. 또한 Card 자체의 크기가 상당해 산업용 PC 크기의 PC만을 사용해야 한다. PCI슬롯이 없는 PC는 설치가 불가능하며 다수의 축을 제어할 땐 여러 장의 PCI카드를 꽂아야 하므로 한계성을 지니고 있다.

외장형(Ethernet) 모션제어의 장점

•어떤 형태의 PC라도 LAN Port만 있으면 장착이 가능하다.
•PC내부에 slot에 장착되는 Type이 아니므로 노트북에도 연결이 가능하다.
•다수의 축을 제어 시에는 daisy chain형태로 연결하여 다수의 축을 제어할 수 있다.
•별도로 장착할 Slot이 필요 없이 전장부에 각종 Dirver와 함께 부착이 가능하다.
•CPU기능을 독립적으로 가지고 있어 모션 시 Overhead의 시간이 발생하지 않는다.
•운영체제로부터의 독립성으로 별도의 드라이버가 필요하지 않으므로 어떠한 운영체제에서도 동작이 가능하다.
•독립적인 전원사용으로 커넥터를 통해 Surge등이 유입될 경우 해당 모듈만 파손된다.
•전장부와 PC까지는 Ethernet으로 연결되므로 최대 100m까지 연결할 수 있다.
•PC에 장착되는 형태가 아니므로 컴퓨터를 재부팅 하지 않고 전원 Reset을 할 수 있다.
•A/S시나 교체를 위해서는 탈착하기만 하면 된다.
•전장부에 컨트럴러가 부착되므로 문제 발생시 전장부를 함께 보면서 문제를 찾을 수 있다.

정만교 부장은 “파익스는 국내 최초로 ARM칩으로 모션제어를 개발해 가격 경쟁력도 갖췄다. 외장형은 공간도 많이 차지하고 비쌀 것이라는 선입견을 깼다”며 “자동화설비에서 제어기를 선택하는 현명한 기준은 뛰어난 성능과 기술지원이다.”고 강조했다.

스마트폰 카메라 검사기 라인에서 활약

파익스는 스마트폰 카메라 검사기 라인과 반도체와 디스플레이 등에서 활약해왔다. 정 부장은 “코로나사태 이후 세계적으로 자동화 설비 도입이 적극적으로 이뤄질 것으로 보인다. 파익스는 글로벌 시장을 공략하기 위해 숨고르기 중이다. 이미 해외로 진출한 회사와 MOU를 맺어 OEM ODM 방식으로 시작할 계획”이라고 말했다.

제품 소개

파익스의 신제품 NMF는 NM2E는 디지털과 아날로그IO를 제어한다.

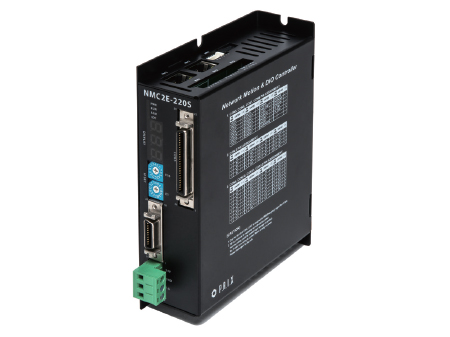

NMC2E

•NMC2E는 상용 이더넷 TCP/IP 프로토콜을 기반으로 모터 또는 디지털, 아날로그 IO를 제어하기 위해 개발된 제품이다.
•이더넷 TO 펄스 제어 방식으로 파나소닉 A6시리즈 SF타입, 미쓰비시 MR-J4-A타입, 야스카와 시그마-7 00A타입 서보 및 파스텍 펄스 입력형 EZI-SERVO와 오리엔탈모터의 펄스 입력형 AZ시리즈 모터를 제어할 수 있다.
•기본 2축, 4축, 6축, 8축 제품으로 구성되어 있으며, 8축 이상 필요 시 NMC2E에 내장된 허브를 이용하여 Daisy chain 구성으로 최대 2,024축을 제어 할 수 있다.

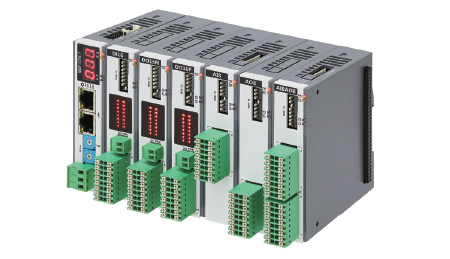

NMF

•상용 이더넷 TCP/IP 프로토콜을 기반으로 디지털과 아날로그IO를 제어하기 위해 개발됐다.
•디지털 및 아날로그IO 모듈을 이더넷 통신용 CPU모듈에 결합하는 방식이다.
•디지털 입력 및 출력 최소 점수는 16점이고 아날로그 입력 및 출력 최소 점수는 8점이다.
•CPU모듈 1개에 최대 8개의 모듈을 결합할 수 있다. 만약 CPU모듈에 디지털 입력16점 모듈 8개를 결합하면 CPU모듈 1개로 디지털 입력128점을 제어할 수 있다.
•CPU모듈에는 허브 기능이 내장되어 있어서 CPU모듈을 최대 253개 까지 확장 가능하다. CPU모듈 253개에 디지털 및 아날로그IO 모듈을 최대 2,024개까지 확장 가능하다.

NMC2E와 NMF 혼합 구성

•NMC2E와 NMF는 허브 기능이 내장하고 있어서 1개의 제어용 PC로 최대 253개의 NMC2E 또는 NMF를 연결하여 사용이 가능하다.
•NMC2E와 NMF는 제품 내부에 고성능의 CPU를 탑재하고 있어서 50축 이상의 모터와 1,000점 이상의 IO를 PC 1대로 실시간 제어가 가능하다.
•외산 E통신 방식을 뛰어 넘는 고성능의 제어기다.
