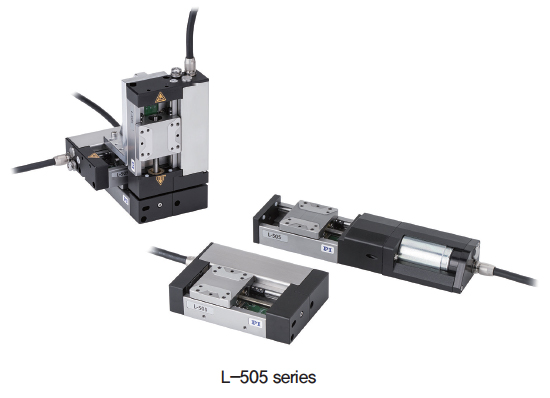

정밀 자동화를 위한 L-505 미니어처 리니어 스테이지

PI Korea

PI의 L-505 시리즈 리니어 스테이지는 제한된 설치 공간에서 높은 정밀도와 가반하중(可搬荷重, 로봇이 물건을 들어올려 운반과 이동을 할 수 있는 무게)을 갖췄다. 이 밖에도 30N의 하중을 견딜 수 있으며, 공간 절약을 위해 36mm와 60mm 두 가지 버전을 제공한다.

리니어 스테이지는 DC 모터 또는 스테퍼 모터로 제공되며 기어헤드의 유무를 선택할 수 있다. 볼 스크루는 기어헤드가 없는 폴드형 DC버전에 대해 고속으로 최적화된 연속 구동을 보장하며, 유격과 stick-slip 효과를 방지한다. 기어헤드가 장착된 버전은 하중이 높고 속도가 낮은 애플리케이션에 적합하다.

사전에 로드된 4열 볼 가이드의 가이드 레일은 베이스 본체와 모션 플랫폼으로 직접 연결되므로 높은 가반하중과 강성을 달성하는 동시에 부드럽고 균일한 주행을 가능하게 한다.
L-505 시리즈의 리니어 스테이지는 13mm 또는 26mm 이동 범위, 최대 15mm/s 속도, ±0.15μm의 양방향 반복도를 제공한다. 레퍼런스 혹은 리밋 스위치(limit switch)는 홀 센서로 설계됐다. DC 버전에는 광전식 증분형 리니어 인코더가 기본으로 제공돼 플랫폼에서 위치를 직접 측정한다. 필요한 경우 리니어 스테이지를 XY 또는 XYZ로 쌓아 쉽게 결합할 수 있다.

자료 제공: PI Korea(www.pi.ws)
