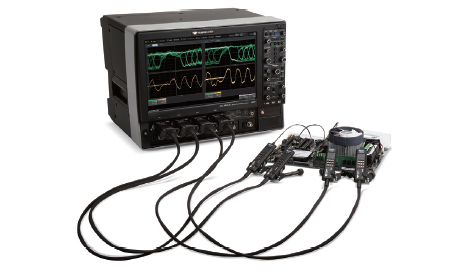

Teledyne LeCroy / 유연성과 넓은 대역폭 범위를 제공하는 신제품 DH 시리즈 차동 프로브

텔레다인르크로이는 고속 시리얼 데이터 디버그와 검증에 쓸 수 있는 DH 시리즈 차동 프로브를 발표했다. 프로브는 측정회로에 주는 로딩(200 kΩ DC)이 매우 낮다. DH 시리즈 차동 프로브는 좁은 공간에서 작업하기 쉽도록 매우 유연한 약 20cm 리드에 한 쌍의 솔더 팁이 부착됐다.

두 팁 모두 프로브의 전체 대역폭에서 25GHz를 제공한다. 또한, 특정 팁을 써서 프로브의 감도를 특정 응용 분야에 쉽게 맞출 수 있다. DH-SI 팁의 입력 범위인 3.5V는 DDR 메모리 검증이나 디버그와 같은 애플리케이션에 적합하다. DH 시리즈 프로브는 DDR/DLPDDR 2, 3, 4와, 지원 예정인 DDR/LPDDR 5를 지원하는 텔레다인르크로이의 DDR 디버그 툴킷 테스트 디버그 혹은 분석 툴과 완벽히 적용할 수 있다.

이 밖에도 두 가지 다른 팁을 제공한다. DH-HITEMP 고온 솔더 팁은 90cm 리드와 16GHz 대역폭을 제공하며, 온도 챔버 내에서 테스트가 이뤄질 때 이상적으로 쓸 수 있다. DH-QL 어댑터는 텔레다인르크로이의 혼합 신호 프로브 팁을 DH 프로브에 연결하는 어댑터다.

프로브 팁이 연결되면 오실로스코프는 팁의 종류를 자동으로 인식해 온 보드 교정 데이터를 적용한다. 이 때문에 사용자가 추가로 작업할 필요 없이 완벽히 교정된 신호를 보장한다. 또한, 사용자의 교정 작업 없이 프로브와 팁을 쓸 수 있고, 자동으로 매칭하는 장점을 얻을 수 있어서 모든 상황에서 가장 적합한 성능으로 쓸 수 있다.

자료 제공: Teledyne Lecroy(www.teledynelecroy.com)
