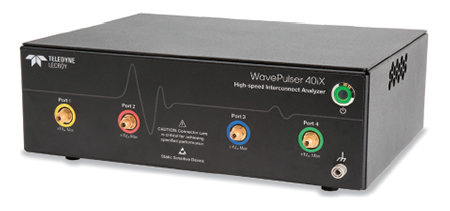

Teledyne LeCroy / 완벽한 테스트와 검증을 위한 고속 인터커넥트 분석기 WavePulser 40iX

Teledyne LeCroy(텔레다인 르크로이)는 완벽한 인터커넥트(interconnect) 테스트와 검증을 위한 독창적인 솔루션인, 고속 인터커넥트 분석기 WavePulser 40iX를 선보였다. WavePulser 40iX는 고속 하드웨어 설계자와 테스트 엔지니어가 PCI Express, HDMI, USB, SAS, SATA, 파이버 채널, InfiniBand, 기가비트 이더넷, 자동차 이더넷과 같은 고속 시리얼 프로토콜 분야에서 인터커넥트와 케이블을 특성화하고 분석하는 데 이상적인 도구이다.

WavePulser 40iX는 시간과 주파수 도메인 특성화를 통합하여 고속 인터커넥트 테스트와 검증 단계를 크게 단순화한다. 그뿐만 아니라 단일 장비에서 단 한 번의 신호 포착으로 벡터 네트워크 분석기(VNA)에서 제공하는 완벽한 S-파라미터 주파수 도메인 분석 기능과 TDR에서 제공하는 임피던스 프로파일을 공급하여 인터커넥트 시스템을 특성화하고 심층 분석하는 기능을 제공한다.

이 밖에도 WavePulser 40ix는 자동으로 빨리 보정하고 쉽게 쓸 수 있기 때문에 시리얼 데이터 케이블, 채널, 커넥터, 비아, 백플레인, 인쇄 회로 기판, 칩, SoC 패키지들을 정확히 특성화해서 물리 신호 경로의 복잡성을 풀어낸다. 측정된 S-파라미터는 시간 게이팅, 인터커넥트의 디임베딩(De-Embedding), 아이 다이어그램(Eye Diagram), 최적화된 이퀄라이제이션 설정, 시리얼 데이터 패턴 시뮬레이션, 구성 요소의 고장과 함께 고급 지터 분석 등의 추가 분석에 쓸 수도 있다.

자료 제공 : Teledyne LeCroy(http://teledynelecroy.com/korea)
