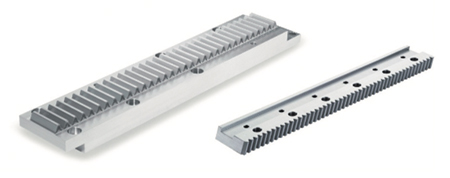

SCHNEEBERGER / 높은 강성으로 일관성을 유지하는 기어 랙

기어 랙은 거의 무한대로 뻗은 직선 운동을 수행하게 해준다.
따라서 거대한 축력을 전달해야 하는 대형 기계와 시스템에 적합하다. 심지어 더러운 작업 환경에서도 문제를 일으키지 않는다.
SCHNEEBERGER는 모든 애플리케이션에 비용 효율적인 해결책을 제공한다.

기어 랙은 레일 스트레치가 평균 2미터 이상의 거리를 커버할 때 자주 쓰이는, 저렴한 선형 구동 부품 중 하나이다. 특히, 높은 강성과 전체 길이에서의 일관성 유지가 장점이다. 덕분에 거의 무제한의 축 힘(axial forces)이 기어 랙으로 전달될 수 있다. 확실한 검증을 위해 모듈 12조차도 480,000N을 수용할 수 있음이 입증됐다. 그러나 SCHNEEBERGER는 이를 넘어서 모듈 크기 20까지 가능하다.

SCHNEEBERGER는 사용자의 여러 방면에 걸친 요구 사항을 충족하기 위해 국제 표준을 따른다. 또한 여러 크기와 레일 길이(1개 최대 길이 3미터)를 표준 제품으로 메메트릭이나 모듈 피치 단위로 직선과 헬리컬 톱니 제품을 제공한다.

더욱이 스위스 선형 기술 혁신 리더는 각각의 애플리케이션에 맞춰 조정된 기어 랙을 생산한다. 그 결과 사용자는 밀링이나 그라운드 모델 사용을 선택할 수 있다.
이에 따라 제품의 품질은 달라진다. 표면 품질은 최대 Ra=0.3μm까지 가능하고 치아 품질(tooth quality) 면에서 SCHNEEBERGER는 Q 11에서 Q 4까지 기어 랙을 생산한다. 후자는 치아에서 3μm의 개별 피치 편차에 해당한다. 사용자는 표면 경도에 관해서 연질, 담금질, 질화, 완전 경화, 유도 경화 또는 표면 경화 중 하나를 고를 수 있다.

실제로 SCHNEEBERGER 기어 랙의 용도는 제품 범위만큼이나 다양하다. 이를테면 더러운 작업 환경에서 작동하는 표준 공작 기계에서 쓰는 것은 정밀 측정 기계에서 적용하는 것과 똑같다.

자료 제공: SCHNEEBERGER(www.SCHNEEBERGER.com)
