Renishaw / QUANTiC™ 로터리 엔코더 시스템

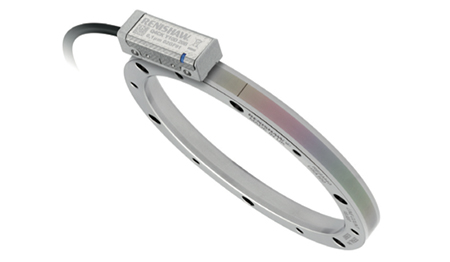

Renishaw가 향상된 진단 호환성과 함께 설치와 작동 공차가 큰 것이 강점인 QUANTiC™ 리니어 옵티컬 증분형 엔코더의 로터리 버전을 출시했다. QUANTiC 로터리 엔코더에는 다양한 크기(Ø52mm~Ø550mm)로 제공되는 RESM40이라는 40µm 피치 링 스케일이 적용됐다. 고객은 높은 정확도가 필요한 애플리케이션의 경우 테이퍼 마운트(A 섹션) 링을 선택하고, 관성이 작은 애플리케이션의 경우 얇은(B 섹션) 링을 선택할 수 있다. 엔코더는 최대 8,800rpm의 회전 축 속도와 최대 0.04arc second의 각도 분해능으로 작동한다.

새로운 엔코더 시스템은 넓은 관통 홀을 필요로 하는 애플리케이션에 적합하다. 제품은 광범위한 허용 오차와 원격 교정과 심층 진단을 위한 고급 진단 도구의 조합을 통해 손쉽게 설치할 수 있다. 여러 스케일 주기로부터 얻은 출력값들의 평균값을 산출하고, 분진등과 같은 비주기적 특징을 효과적으로 걸러내는 안정적인 Renishaw 필터링 옵틱이 QUANTiC 판독 헤드에 적용됐다. 자동 게인 컨트롤(AGC), 자동 오프셋 컨트롤(AOC), 자동 밸런스 컨트롤(ABC) 등 다양한 전자 신호 처리 알고리즘으로 측정 신호가 한층 더 개선됐다. 또한 QUANTiC 엔코더에는 신호 필터링을 위한 세 번째 층을 갖는 새로운 검출기를 갖고 있다. 이는 스케일의 오염 때문에 발생할 수 있는 비고조파(none harmonic) 신호 주파수를 없애는 데 도움이 된다. 이러한 신호 조절 기능 덕분에 보간 오차(SDE)가 감소하고 오염물로 인한 신호 변이가 최소화된다.

QUANTiC 엔코더는 대량 생산 라인의 생산량을 증가시키고 OEM 고객에게 잠재적으로 상당한 시간과 비용 절감 효과를 제공한다. 다른 모든 Renishaw 엔코더와 마찬가지로, 이 제품 역시 전용 글로벌 영업과 지원망을 통해 지원 받을 수 있다.

자료 제공 : Renishaw(www.renishaw.co.kr)
