B&R / CAN 토폴로지 제한을 극복한 B&R 버스 컨트롤러

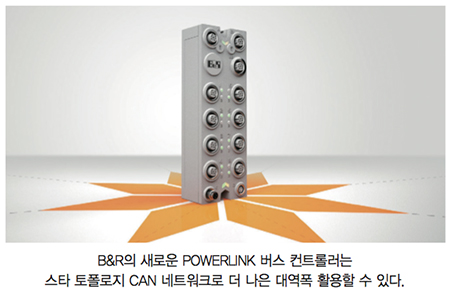

B&R이 CAN 8개를 연결할 수 있는 CAN 허브를 내장한 X67BC8780.L12를 출시했다. 이 모듈은 CAN 네트워크에서 스타 토폴로지(Star Topology)를 지원함으로써 케이블링을 간소화했다. 또, CAN 통신 길이를 가장 길게 늘이고 대역폭을 최대로 활용할 수 있다. 외부의 CAN 장치는 CAN의 표준 버스 토폴로지로 각기 다른 CAN 라인 여덟 개를 연결할 수 있다. 각각의 라인은 설정된 전송 속도의 최대 길이로 확장 연결될 수 있고, 종단 저항이 내부에 통합돼 있다. 완벽하게 통합된 FPGA는 허브의 처리 시간을 최소화해준다. 이 제품은 IP67의 보호 등급으로 제공돼서 컨트롤 캐비닛 외부에 설치할 수 있다.

CAN 네트워크 최적화된 허브

CAN 네트워크의 특성에 따라서, 일반적으로 제한된 분기 라인으로 네트워크를 구성할 수 있다. B&R의 새로운 X67 CAN 허브는 다양한 CAN 세그먼트들이 충돌 도메인(Collision Domain) 안으로 구성된다. 이는 광통신의 활성화 스타 커플러(Active Star Coupler)와 유사하다.

센서 파워의 통합

쇼트 방지를 가지고 있는 여덟 개의 각각의 CAN 포트는 200mA의 센서 전원을 공급할 수 있다. 통신 버스의 전원은 9~32VDC의 다양한 전압 범위를 제공한다. 산업과 자동차 분야에서 사용되는 모든 센서는 케이블에 하나에 직접 연결할 수 있다. 또한 추가되는 모듈에 대해서도 데이지 체인 방식으로 I/O 전원의 공급으로 확장될 수 있다.

자료 제공 : B&R(www.br-automation.com)
