Schmalz / 진공 자동화를 위한 유연한 홀더 시스템

Schmalz가 HT 금형용 홀더 시스템을 통해 동적인 작업에 이상적인, 경량 알루미늄 부품으로 구성된 유연한 시스템을 개발했다. 모듈식 시스템은 홀더 또는 특정 어셈블리를 구성할 수 있게 한다. Schmalz의 진공 부품은 프레스 숍에서부터 자동차 바디라인 그리고 최종 조립 라인에 이르기까지, 공작물이 자동으로 처리되는 모든 곳에 설치된다. 생산 체인 끝부분에 있는 문, 지붕, 모터 후드 또는 측면 패널과 같은 복잡한 모양의 자동차 바디 요소는 그리핑 돼 다음 설비로 이송돼야 한다. 또한, 구성 요소를 확실하게 잡을(gripping) 수 있도록 유연한 홀더 시스템이 필요하다. HT 툴링을 위한 새로운 홀더 시스템의 모듈 원리는, 프레스와 차체 숍에서 그리퍼 구성을 위한 다양한 홀더 구성을 가능하게 한다.

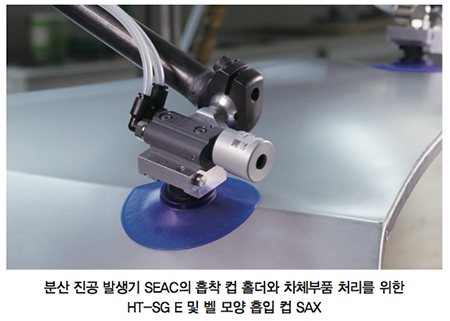

Schmalz는 애플리케이션의 상황에 따라 슬림한 홀더(slim holders), 분산된 진공발생기 홀더(holders for decentralized vacuum generators) 그리고 통합진공 노즐이 있는 홀더(holders with integrated vacuum nozzles)를 제공한다. 이런 구성 요소는 다양한 진공 흡입 컵과 발전기 외에도 스프링 플런저 및 진공 스위치와 결합될 수 있다. 자동차 프레스 숍의 모든 기존 툴링 시스템과 함께 새로운 홀더 시스템을 사용할 수 있는 옵션은 최적의 유연성을 제공한다. 그뿐만 아니라 홀더가 모든 빠른 변경 시스템(quick-change systems)과 호환되도록 보장한다.

이 모듈식 홀더 시스템을 통해, Schmalz는 설치 조건과 함께 자동차 제조와 관련된 공정도 고려했다. 독일의 Glatten 출신 엔지니어는 금속 시트를 취급하는 동안 홀더 및 그리퍼의 모션 범위가 제한되지 않도록 가벼운 부품을 사용한다. 다른 경량 Schmalz 구성 요소와 결합해 작업자에게 최대 45%의 가벼운 그립핑 시스템(gripping system)을 제공한다.

자료 제공 : Schmalz(www.schmalz.com)
