B&R / 디지털 트윈(digital twins)의 새로운 가능성

모형 기반의 기계 개발을 단순화하는 B&R MapleSim Connector

B&R MapleSim Connector를 사용하면 B&R 고객이 Maplesoft로부터 MapleSim 툴을 효율적으로 통합할 수 있다.

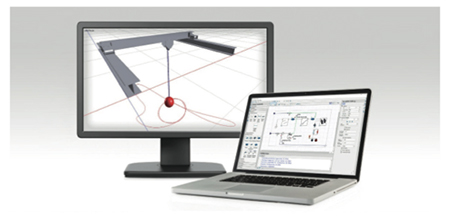

MapleSim은 STEP 형식의 CAD 데이터를 기반으로 매우 정확하고 역동적인 기계 모델을 창출한다.
모든 힘과 토크가 높은 정밀도로 모형화 돼서, 컴포넌트 크기 결정을 위한 디지털 트윈으로 이용될 수 있도록 한다. 물리적 모형은 오토메이션 스튜디오에서 기계 소프트웨어의 가상 시험 운전을 위한, 기능적 목업 유닛(mock up unit)으로써 사용될 수도 있다.

디지털 트윈의 효율적 이용

B&R MapleSim Connector는 개발 프로세스에서 디지털 트윈의 효율적 이용을 위해 두 가지 내보내기(export) 기능을 제공한다.
또한 ServoSoft와 같은 툴을 이용해서 서보 드라이브, 전동기 및 기어박스의 크기 결정을 최적화하기 위한 시뮬레이션 데이터를 내보내는 것도 가능하다. 이외에도 MapleSim에서 구축된 모형을 CAD 데이터를 포함하는 FMI 파일로 내보내는 기능도 제공된다.

모형의 신속한 하드웨어 이전

MapleSim에서 구축된 모형은 Automation Studio에서 시뮬레이션 모형으로 사용되고 직접 B&R 제어 하드웨어로 이전될 수 있다. 결과는 루프 내 하드웨어(hardware-in-the-loop) 시뮬레이션이며, 여기에서는 기계 거동이 실시간으로 에뮬레이션 된다. 기계 소프트웨어를 안전하게 시험할 수 있는 통제된 환경이 만들어진다. 이와 같은 환경에서는 모든 제어 파라미터를 조작할 수 있고, 드라이브의 온도 거동을 시뮬레이션할 수 있다.

자료 제공 : B&R(www.automotion.kr)
