Aerotech / 기존 스테이지의 대안 - 통합된 화강암 기반의 모션 시스템

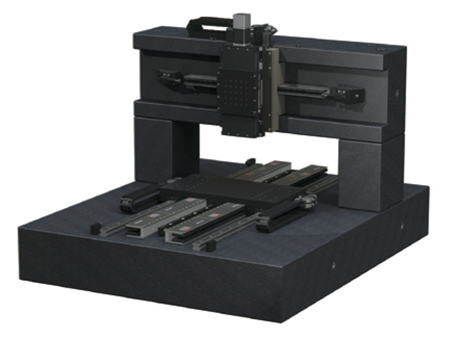

베어링과 엔코더 및 구동 장치 등의 기계 구성 요소는 IGM(Integrated Granite Motion) 시스템의 화강암 받침대와 브리지 구조 내에 통합돼 직접 설계되고 조립된다. 따라서 설계에서 별도로 스테이지 및 구성 요소가 조립되는, 기존의 스테이지(stage-on-granite systems)와는 구별된다. Aerotech의 IGM 시스템은 애플리케이션이나 프로세스의 독특하고 특수한 요구에 부합하도록 맞춤형으로 설계된다. IGM 시스템은 기계식 또는 에어 베어링, 볼 스크루 혹은 리니어 모터 드라이브 및 엔코더에서 레이저 간섭계에 이르는, 다양한 피드백 요소로 설계할 수 있다. 또한 로터리, 리프트, 피에조 스테이지(piezo stages), 갈바노미터 스캐너(galvanometer scanners)와 같은 모션 축을 IGM 축에 통합할 수 있다. 모든 축은 Aerotech의 A3200 통합 제어 플랫폼에서 제어 가능하다.

IGM과 전통적인 스테이지 시스템은 각각 뚜렷한 장점이 있다. 선택은 애플리케이션과 프로세스 또, 기술 및 상업적 요구 사항에 달려 있다. IGM 시스템은 구조상에서 부품 수가 적다. 때문에 기존의 솔루션보다 높은 강성을 갖는다. 이로 인해 정확도가 높아지고 다이내믹 성능이 향상된다. IGM 시스템은 기계 부품과 화강암(granite)이 보다 통합된 특성으로 인해 더욱 콤팩트해질 수 있다. 이는 더 작은 아베 오프셋(Abbe offsets) 및 더욱 나은 위치 정확성의 가능성을 제공한다. 또한 IGM 솔루션의 각 축이 설계돼 화강암 구조에 직접 내장돼 있다. 이동 길이 및 페이로드 용량과 같은 축 디자인 매개변수를 최적화하는 부분이 기존 방식보다 간단하다. Aerotech은 맞춤형 IGM 시스템을 설계·엔지니어링·제조를 겸하는 역사를 가지고 있으며, 고객과 협력해 애플리케이션 요구 사항을 탐색하고, IGM 혹은 전통적인 솔루션의 유형에 대한 가이던스를 제공한다. 고객의 모션에 대한 요구 사항을 해결할 수 있는 최상의 솔루션이다.

자료 제공 : Aerotech(www.aerotech.com)
