Igus / 이구스 베어링 - 레일에서 라이너를 바로 교체할 수 있는 교체용 베어링

모션 플라스틱 전문 기업 이구스는 직동 가이드에 고성능 폴리머로 제작한 무급유 라이너를 적용해 조용하고 정밀한 슬라이딩을 구현했다. 지금까지 라이너의 교체를 위해서는 전체 직동 캐리지를 레일에서 분리해야 했다. 특히 벨트 드라이브로 구동되는 직동 축이나 다축 직동 로봇의 경우, 라이너 교체는 큰 비용이 발생하는 해체 및 재조립을 통해서만 가능했다. 이에 이구스는 drylin W 직동 가이드에 맞춤화된 iglidur J200 재질의 교체용 베어링을 개발해서 베어링을 레일에서 바로 교체할 수 있게 만들었다. 또한, 교체용 베어링은 표준 사이즈 10 외에 16과 20 사이즈로도 이용할 수 있다. 이는 사용자의 편의를 극대화한다는 장점을 제공한다. 따라서 사용자는 drylin W 직동 가이드와 직동 축 및 직동 로봇을 쉽게 유지보수할 수 있다.

30초 만에 하는 직동 베어링 교체

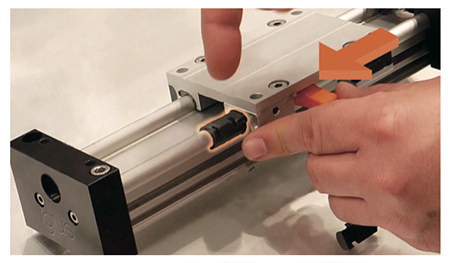

교체형 베어링의 원리는 간단하다. 우선, 직동 하우징의 측면 커버를 스크루 드라이버로 분리한다. 함께 제공되는 툴을 사용하면 라이너를 하우징에서 쉽게 분리할 수 있으며, 레일에서 제거하는 것 역시 가능하다. 내마모성을 지닌 신규 라이닝은 레일 위에 장착되며 마운팅 툴을 사용해 캐리지에 삽입 된다. 직동 하우징 뒤에 측면 커버를 닫으면 베어링의 교체가 완료된다. 제품의 가장 큰 장점은 레일의 손상 없이 교체할 수 있다는 점과 리드 스크루나 벨트의 분리 없이 하우징 재사용이 가능하다는 점이다. 측면 커버 중간에 위치한 핀은 직동 하우징의 라이너를 고정한다. 스크루 드라이버를 사용해서 교체를 진행해도 문제가 없다.

자료 제공 : Igus(https://www.igus.kr)
