한국이구스, 금속 볼 부시 대체하는 플라스틱 리니어 가이드 발표

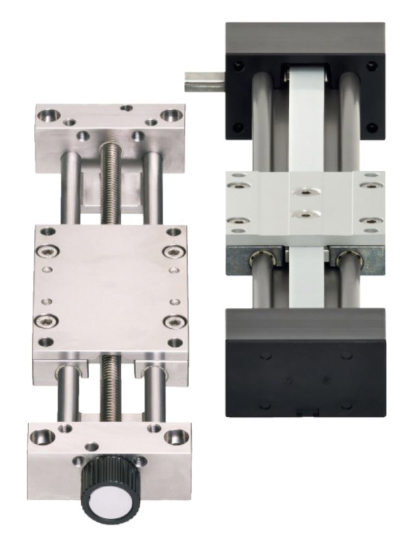

이구스가 온라인 툴로 홈페이지에 ‘리니어 가이드 구성기’를 발표했다. 이구스가 고안한 사전 조립형 리니어 슬라이드 테이블(드라이린, 이하 drylin?)의 가장 큰 장점은 설계 시간의 단축이다. 거의 모든 애플리케이션에 적용이 가능하도록 매우 다양한 요건들을 만족시키며, 라이너로 사용된 무급유 플라스틱은 금속 볼 부시에 반해 자체 윤활이 가능해 상당한 비용 절감과 기술적 이점을 제공한다. drylin 리니어 가이드의 구동 방식은 크게 리드 스크류와 벨트로 나뉘는데 리드 스크류 시스템은 스크류 너트를 사용해 모터 또는 핸드 휠의 회전 운동을 캐리지의 직선 운동으로 변환한다. 리드 스크류가 발생시키는 토크의 양 때문에 최대 2만5000N(5625lbf)의 고하중을 대응하며 다양한 직경과 재질 선택, 스텝 모터나 DC 모터, 핸드 휠과 같은 옵션 추가가 가능하다.

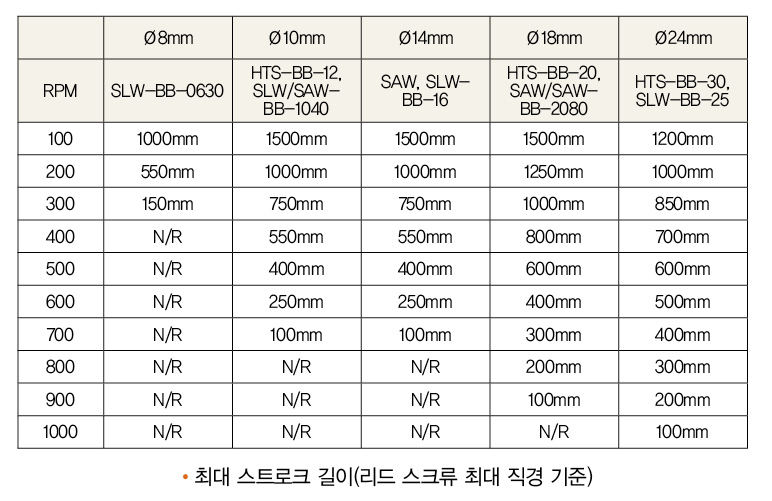

타이밍 벨트 또는 톱니형 벨트라고 불리는 벨트 풀리 시스템의 주요 이점은 고속 구동이 가능하다는 점이다. 예를 들어 drylin? ZLW 벨트 드라이브의 최대 구동 속도는 5m/s다. 볼베어링과 풀리 조합으로 구성되어 있기 때문에 리드 스크류에서 발생할 수 있는 마찰열 문제를 방지할 수 있다. 또한 벨트 구동 가이드는 장거리 스트로크에서 리드 스크류보다 이상적이다. 리드 스크류 너트는 마찰뿐만 아니라 너트 내부의 처짐과 진동이 발생하기 쉽기 때문이다. Ø20mm 직경의 리드 스크류 시스템은 스트로크 길이가 1000mm로 제한되어 있지만 Ø20mm의 벨트 드라이브 시스템은 최대 표준 스트로크인 3000mm를 달성할 수 있다. 이구스의 사전 설계 조언에 따라 설치한 적용 사례 중에는 6m의 스트로크를 달성한 예도 있다.
