CC-Link 협회, Ethernet 통신을 이용한 오픈 필드 네트워크 CC-Link IE Field 네트워크 Basic 발표

개발 배경

CC-Link IE는 CC-Link에 Ethernet 기술을 적용한 산업용 오픈 네트워크로 다른 산업용 네트워크가 보유하고 있지 않은 1Gbps의 광대역성을 갖추고 있으며, 제어용 사이클릭 통신과 생산·가동실적, 품질, 에너지 사용량 등과 같은 생산 현장의 모든 정보를 수집하는 트랜젠트 통신을 하나의 네트워크 안에서 통합 수행한다. 이러한 CC-Link IE에는 컨트롤러 간 통신인 기간 네트워크 CC-Link IE Control 네트워크와 컨트롤러와 기기를 연결하는 CC-Link IE Field 네트워크가 적용되어 있다.

CC-Link IE는 위와 같은 장점을 높게 평가받아 전 세계적으로 활용되고 있는데, IoT(Internet of Things, 사물인터넷)에 대한 주목도가 높아지면서 종래 개발 공수나 비용 대비 효과 면에서 네트워크 활용이 어려웠던 기기와 소규모 장치에서의 고속성보다는 비용 대비 기능이 뛰어나고 도입이 쉬운 네트워크에 대한 접속 욕구가 증가하고 있다. 이에 CC-Link 협회는 CC-Link IE와의 상호 접속성을 유지하면서도 보다 간단하게 네트워크 대응을 수행할 수 있는 솔루션으로 CC-Link IE Field 네트워크 Basic 사양을 발표하게 되었다.

CC-Link IE Field 네트워크 Basic의 주요 특징

범용 Ethernet 기기에 실장 가능

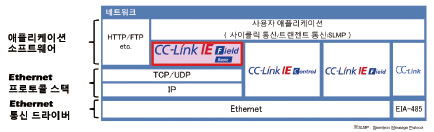

CC-Link IE Field 네트워크 Basic은 기기 제어를 수행하는 사이클릭 통신을 네트워크 프로토콜 애플리케이션층의 소프트웨어에서 실현하는데, 범용 Ethernet 대응기기의 경우, 소프트웨어를 실장하는 것만으로도 CC-Link IE Field 네트워크 Basic에 대응 가능하다.

트렌젠트 통신은 범용 Ethernet을 사용하는 이점을 살려 SLMP(Seamless Message Protocol)를 사용할 수 있으며, HTTP나 FTP 등과 같은 범용 Ethernet 애플리케이션도 동시에 실장 및 혼용해 사용 가능하다.

CC-Link IE의 특징 계승

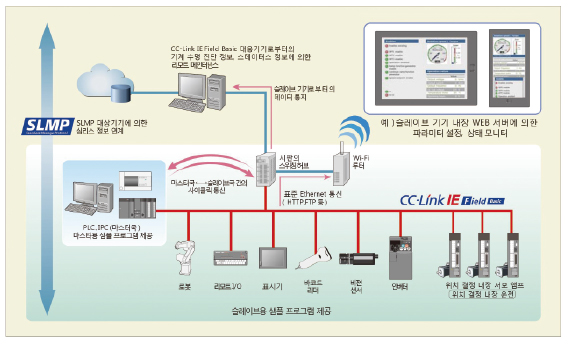

CC-Link IE Field 네트워크 Basic은 CC-Link IE가 제공하는 생산 현장 기기와 상위 IT 시스템 연계 등과 같은 생산 현장 가시화 기능을 계승했다. CC-Link IE Field 네트워크 Basic은 이를 통해 지금까지 CC-Link IE에 대응할 수 없었던 기기도 통합 관리할 수 있게 되었다. CC-Link IE Field 네트워크 Basic 대응 슬레이브 기기 범용 Ethernet 대응기기가 CC-Link IE Field 네트워크 Basic에 대응하기 위해 소프트웨어 실장을 필요로 하는 반면, 기기 벤더는 단기간에 대응 제품을 개발할 수 있다. 또한 다른 프로토콜에 대응하는 기기와 하드웨어의 공통화가 가능하기 때문에 저비용화 추진이 가능하며, 마스터 기기의 경우 PLC 이 외의 범용 PC에서도 활용 가능하다.

CC-Link IE 네트워크 Basic에 주목하는 기업들

Balluff, CKD, Hilscher, IDEC, Molex, 피닉스 컨택트, 미쓰비시 전기, 르네사스 일렉트로닉스 등의 글로벌 산업 자동화 관련 기기 제조 기업들은 CC-Link IE 네트워크 Basic을 제품 개발과 관련해 검토하고 있는 중이다. 이러한 상황 속에서 CC-Link 협회는 벤더 개발을 지원하기 위한 샘플 코드 무상 제공 이 외에도 개발한 기기의 접속성 점검을 위한 적합성 시험 비용을 무상으로 제공하는 캠페인 프로그램을 8월부터 실시 중이다.

자료제공 | CC-Link협회(www.cc-link.or.kr)
