“한 단계 앞선 기술력으로 친숙한 사용자 환경 제공한다” Human Machine Interface ‘XGT Panel’

Windows CE 플랫폼으로 개발된 XGT Panel은 사용자 중심의 편의성, 선명하 고 사실적인 표현, 신속한 데이터 전송 및 처리, 친숙한 사용자 환경 등을 제공하고 있으며, LS산전은 이러한 앞선 기술력을 바탕으로 단위 설비부터 첨단 산업분야까지 다양한 고객의 요구를 충족시키며 HMI 시장의 주도권을 확보해 나가고 있다. 이번 월간 모션컨트롤에서는 LS산전의 HMI 제품군을 집중 조명해 본다.

XGT Panel의 뛰어난 성능과 편리한 기능

LS산전의 최첨단 기술력이 집약된 새로운 HMI 제품군인 XGT Panel은 급변하는 시장의 요구에 신속하게 대응하기 위해 Windows CE 플랫폼 위에 개발된 신뢰성과 편리함을 겸비한 혁신적인 제품이다. HMI가 갖추어야 할 사용자 중심의 편의성을 바탕으로 선명하고 사실적인 표현, 신속한 데이터 전송 및 처리, 친숙한 사용자 환경 등을 제공한다. 자동화 분야의 Leading Solution을 제공하는 LS산전은 XGT PLC에 이어 한층 진보된 첨단 기술과 제품력으로 HMI시장에 XGT Panel을 자신 있게 선보이고 있다.

iXP Series : intelligent XGT Panel

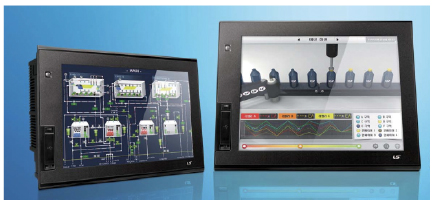

터치 한 번으로 모든 제어를 더욱 편리하게 사용할 수 있는 iXP Series는 사용자 중심의 인터페이스, 보다 강력한 성능, 부드럽고 빠른 화면전환 및 터치반응 속도까지 진정한 휴먼과 장비들의 교감을 완성시키는 제품이다.

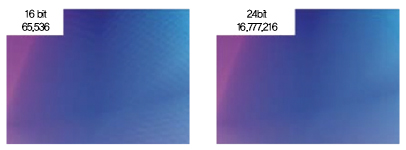

1GHz의 고성능 CPU를 장착하여 데이터 및 화면 전환 속도가 대폭 향상되었으며 Windows CE 6.0 Professional OS 채택으로 Net 기반의 외부 애플리케이션을 하이 스피드로 실행할 수 있다. 또한, 1m 이내 인체 감지 센서를 통한 백라이트 조절로 제품의 수명 시간을 길게 유지하게 도와준다. 특히 대용량 내장 메모리 제공으로 많은 양의 데이터 저장이 가능하며, LED 백라이트를 채용한 고휘도/고해상도 LCD 채택 및 24 bit color 지원으로 16,777,216의 선명하고 화려한 색상 표현도 가능하다. 하드웨어 관련 기능을 자세히 살펴보면 다음과 같다.

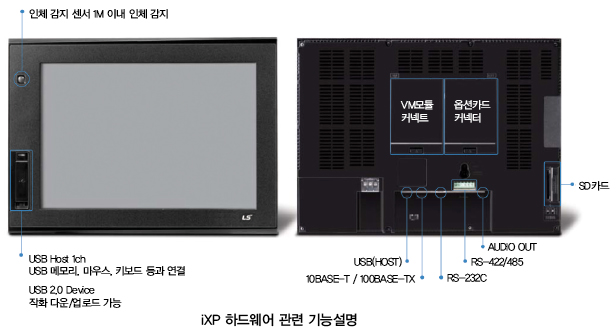

USB호스트 한 채널을 추가로 판넬 전면에 탑재 하였으며, 전면 USB호스트로 USB메모리, 마우스 키보드 연결이 가능하다. 전면 USB 디바이스 포트를 통해 제어반을 열지 않고도 XP-Runtime을 변경하거나 XP-Builder로 작성한 작화파일을 다운/업로드 할 수 있으며, USB 케이블은 USB-301A 2.0을 채택했다. 사운드 출력 기능은 XP-Builder에서 등록한 사운드 파일(wav, mp3)을 HMI에 연결된 스피커를 통해 출력할 수 있다. 알람이 발생하면 스피커를 통해 소리를 내보내어 작업자에게 경고 할 수 있고, 사운드 파일을 최대 512개까지 저장할 수 있다. 그 밖에도 iXP에서는 기존 USB와 함께 SD 메모리 카드를 추가 지원하여 백업 매체를 다양화했다.

XP의 근접센서는 1m이내 인체를 감지하여 백라이트를 작동하며, 사용하지 않을 시에는 화면을 OFF시키기 때문에 백라이트 수명을 길게 유지하도록 도와준다. 그리고 Ethernet 방식으로 전송 속도가 향상되었다. 기존 RS-232C 방식에 비해 빠른 전송 속도(115kbps10/100Mbps) 메모리 용량에 구애받지 않고 빠른 작화데이터 업/다운로드, 로깅/알람/레시피 등의 데이터 역시 간편한 사용이 가능하다.

Ethernet을 이용하여 PC에서 생산현장의 다양한 데이터 수집 및 데이터를 감시 제어 할 수 있으며, XGT Panel에 바코드 스캐너를 접속해서 읽어들인 ASCII 데이터를 사용자가 지정한 PLC 또는 XGT Panel의 내부 메모리로 저장할 수도 있다. XGT Panel이 바코드 데이터를 정상적으로 읽어왔음을 확인할 수 있는 완료 비트를 임의로 지정할 수 있고, 바코드 통신은 XGT Panel에 내장되어 있는 RS-232C인터페이스를 사용하여만 통신이 가능하다.

RS-232C, RS-422/485, Ethernet을 활 용하여 XP/eXP는 최대 4종류, iXP는 최대 16종류의 컨트롤러와 통신할 수 있다.

New eXP Series :　efficient XGT Panel

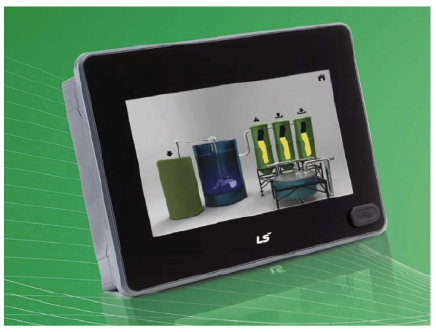

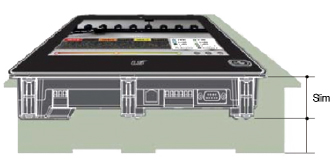

한편, 효율적 제어와 모니터링 솔루션 비용 절감까지 만족시킨 새로운 제품 eXP 시리즈는 심플한 디자인, 7″, 10.2″Wide TFT 컬러 LCD, 다양한 통신 인터페이스(3채널 시리얼 통신, Ethernet), 효율적 제어와 모니터링 솔루션, 대용량 작화 메모리(64MB), RTC 기능 내장(배터리 적용), 전면 USB를 통한 편리한 작화 다운로드/업로드 등의 특징을 지니고 있다. 특히 하이 퍼포먼스 제품으로 XP 시리즈 대비 높은 사양 CPU를 장착 하여 더 높은 성능을 발휘하는 이 제품은 기존 제품 대비 20% 이상 얇고 가벼워 져서 판넬 부착 시 부담을 줄일 수 있으며, PLC, 바코드리더, 인버터, 온도조절기와 동시에 통신할 수 있다. eXP 하드웨어 관련 기능을 자세히 살펴보면, 전면 USB 디바이스 포트를 통해 제어반을 열지 않고도 XP-Runtime을 변경하거나 XP-Builder로 작성한 작화 파일을 다운로드/업로드 할 수 있다.

USB 케이블은 USB-301A 2.0을 장착했다. RTC (Real Time Clock) 기능은 배터리를 통해서 전원이 꺼진 상태에서도 동작하며, 시간은 XP-Builder 통해서 변경하면 빠르게 변경할 수 있다. RS-485, RS-232C, RS-422/485를 통해 동시에 통신할 수 있고, D-Sub 9핀 단자에 RS-232C, RS-485가 같이 있다. 뿐만 아니라, 기존 XP 시리즈 동등 기종 대비 성능은 30% 높아졌다. XP의 경우 CF카드/USB 메모리의 효과적인 활용이 가능하다. PLC의 데이터를 CF 카드 또는 USB 메모리에 저장해 놓고, 필요 시 CSV의 형태로 변환하여 일보, 월보 등의 서류 작성에 활용할 수 있다.

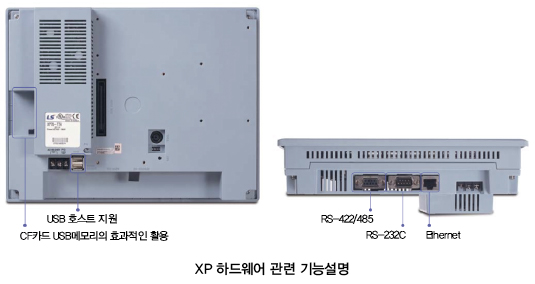

XP-Builder에서 작화 한 파일을 CF 카드나 USB 메모리에 저장한 후, XGT Panel 본체에 복사하면 케이블로 전송하지 않아도 실행이 가능하다. XGT Panel이 여러 대 있는 경우, 한 장의 CF 카드 또는 USB메모리로 각 XGT Panel에 복사하는 것만으로 셋업이 가능하며, 다 CF 카드나 USB메모리를 통해 엔진 업데이트, 작화 파일 다운로드/업로드가 가능하다. USB인터페이스 2ch을 호스트로 탑재했으며, USB I/F의 탑재로 다양한 접속기기 사용이 가능하다. 마우스, 키보드, USB외장하드, 바코드 리더, USB허브 등의 접속이 가능하며 지속적인 업그레이드와 이외 드라이버의 대응을 위한 개발이 계속되고 있다.

USB전용 케이블을 통해 화면 데이터 전송 및 XP-Runtime 업데이트가 가능하다. XP-Builder 1.30이전 버전은 USB 드라이버가 설치되어 있지 않으므로 따로 설치를 해야 한다.

XGT Panel 소프트웨어 기능

소프트웨어 관련 기능과 관련해 먼저, 글로벌 기업 환경에 대응하는 다국어 지원 및 변환이 가능하다는 장점을 들 수 있다. 글로벌 시대의 기업환경에 대응하여 12개 언어 동시 전환과 작업자의 국적에 따른 사용자 언어 선택이 가능하다. 특히 사용하고자 하는 문자열을 테이블에 등록하면 운영 중에도 스위치 기능 및 디바이스 값으로 언어전환이 가능하며, 지원되는 언어는 한국어, 영어, 중국어(PRC/Taiwan),일본어, 프랑스어, 터키어, 이란어(페르시아어), 독일어, 그리스어, 러시아어, 이탈리아어, 노르웨이어, 폴란드어, 포르투갈어, 스페인어 등 Windows에서 지원하는 언어이다.

뿐만 아니라, 스위치 또는 입력기 등의 오브젝트를 사용하여 PLC제어를 할 때, 권한이 있는 사용자만이 제어가 가능하도록 보안 레벨을 설정할 수 있다. 총 10개의 보안 레벨을 지원하며, 하위 레벨의 암호는 상위레벨 암호로 접근이 가능하다. 보안 레벨 승인 후, 일정 시간이 지나면 세션이 해제되어 다시 암호를 물어보게 된다.

고정값 및 워드 디바이스에 해당하는 부품이 선정/전환되어 화면상에 표시되며, 부품으로 등록된 이미지를 사용할 수도 있다. 마우스로 이동 포인트를 설정하여 자유이동 하거나, 직선상의 이동, XY 좌표에 의한 이동 등 원하는 방식대로 움직임이 가능하다. 메모패드 기능도 눈에 띈다. XGT Panel에 다양한 펜 두께 및 펜 색을 선택하여 간단한 메시지를 작성 또는 저장하는 기능으로 교대로 일하는 작업자 간의 메시지 교환에 유용하다. 작업자가 직접 원하는 펜 두께 및 색상을 선택하여 화면에 직접 쓰기만 하면 메시지 입력 가능한 것. CF카드나 USB메모리에 메모 저장이 가능하며, 전원이 꺼진 후에도 데이터 보존할 수 있다. 사용자가 화면에 터치를 드래그 하여 메모를 작성한다. 메모 작성 시 UNDO/REDO 메모 초기화, 특정 굵기/색상으로 펜 전환 가능, 특정 메모의 삭제 및 전체 메모 삭제 가능하다.

알람/로깅 등의 고급기능

알람의 이력을 기기내에 저장하여 그 발생 내역을 확인할 수 있다. 최대 8개의 상위 그룹, 8개의 하위 그룹/알람 리스트로 구분하여 알람을 세분하여 설정할 수 있으며, 알람 탐색기를 통해 원하는 그룹 알람만 화면에 표시할 수 있다. 발생된 알람의 상세한 내용을 확인하기 위해 상세 화면을 등록하면, 알람과 연결된 상세 화면 윈도우를 띄울 수 있다(알람 발생 시 조치 사항 또는 상세 내용을 확인하는 데 사용할 수 있음). 흐름 알람은 현재 발생한 알람을 화면 상/중/하단에 표시하여 사용자의 신속한 대응을 가능하게 해 주며, 특정 화면에서만 동작하도록 지정이 가능하므로, 장비 및 회사의 정보 전달용으로도 사용이 가능하다. 시스템 알람은 HMI자체 기능에 중대한 결함이나 문제가 발생되었을 경우 표시되는 중요 기능이라고 할 수 있다.

로깅 기능의 경우, 시간 및 디바이스 상태에 따라 반복 동작되는 주기적 로깅과 디바이스 조건에 따른 조건적 로깅을 제공한다. 로깅 영역(조건)을 최대 32개 까지 줄 수 있으며, 한 영역의 최대 크기는 512Kbyte, 100DWord까지 설정할 수 있다. 1회 로깅 시 최대 512Kbyte, 100DWord(비트 로깅 시 64Bit)까지 저장이 가능하다. 기본적으로 로깅은 내장된 SRAM(512Kbyte, 100DWord)에 저장되며, CF카드, USB메모리 스틱, USB외장하드, SD카드 등으로 백업이 가능하다. 로깅된 데이터는 로깅 보기 오브젝트를 통해 XGT Panel에서 확인할 수 있을 뿐만 아니라, CSV형식으로 변환하여 EXCEL등의 소프트웨어를 통해 PC상에서 쉽게 편집할 수 있다.

XP-Server기능 / 외부감시 기능

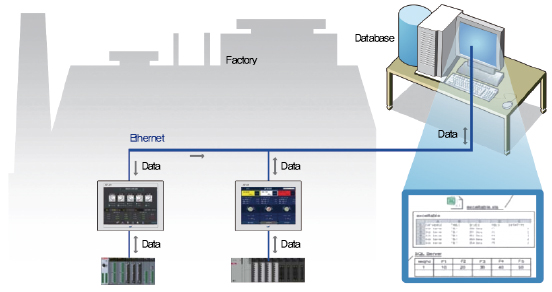

한편, 생산현장의 XGT Panel로부터 필요한 데이터를 PC로 직접 수집하거나 저장할 수 있다. 여러 XGT Panel 간의 상호 데이터 교환이나 E-mail 발송, Database 연결 등을 담당하며, PC에서 Database와 연결하여 XGT Panel의 데이터를 저장, 조회, 관리가 가능하다. 트리거 조건 발생시 PC에서 데이터 E-Mail을 통해 사용자에게 정보를 제공할 수 있다. 트리거 조건 발생 시 특정 XGT Panel의 화면 캡쳐, 로깅, 알람, 레서피 데이터를 가져오거나 쓰는 기능 제공한다. XGT Panel로부터 XP-Server를 경유해서 생산 실적이나 불량, 정지 요인 등 다양한 정보를 데이터베이스 서버에 수집이 가능하다.

마지막으로 외부감시 기능(Ethernet 지원기종만 사용할 수 있음) XP-Remote로 PC에서 XGT Panel화면을 원격으로 감시 및 제어할 수 있다. 1대의 XGT Panel을 최대 4대의 PC에서Remote접속할 수 있습니다(XP-VNC는 1대의 PC만 접속 가능). XGT Panel에서 Remote PC의 조작권을 허용 또는 제한할 수 있다(조작권을 허용하지 않으면 Remote PC에서의 제어가 불가합니다). 동기모드와 비동기 모드가 있어 XGT Panel의 화면과 Remote PC화면을 동일하게 또는 서로 다르게 모니터링 할 수 있다.
