이플랜, 새로운 DSE 공개

제어 캐비닛 및 수배전반 구성 시 데이터 교환 지원

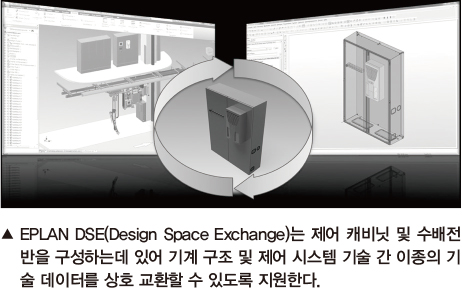

 EPLAN이 새로운 DSE(Design Space Exchange)를 공개했다. DSE는 제어 캐비닛 및 수배전반을 구성하는데 있어 기구 설계 기술과 제어 시스템 기술 간의 데이터 교환을 지원한다.


EPLAN Pro Panel Professional을 위한 확장 모듈로서 EPLAN과 시데온(Cideon)의 MCAD 전문가들의 공동 개발을 통해 EPLAN Platform 2.4부터 이용할 수 있으며, 오토데스크 인벤터(Autodesk Inventor) 2014 및 2015와 호환된다. EPLAN의 토마스 웨이첼(Thomas Weichsel) 제품 매니저는 “캐비닛 외함이 없으면 마운팅 레이아웃도 없고, 마운팅 레이아웃이 없으면 최종적인 외함 설계도 불가능하다. 이러한 딜레마는 이제 DSE 확장 모듈로 해결이 가능하게 되었다”고 밝혔다. DSE는 마운팅 패널이나 캐비닛의 설치 위치에 따른 요건을 고려한 기구 설계의 파라메트릭 3D 기하학 데이터 모델에 기반하고 있다.

DSE는 제어 캐비닛 외함 설계의 3D CAD 데이터에 액세스하여, EPLAN Platform에서 EPLAN Pro Panel을 이용한 배치 레이아웃의 기반으로 이용할 수 있도록 해준다. 3D 배치 레이아웃은 전기 설계의 자동화 컨셉과 유사하게 이러한 설계 공간 내에 생성된다. 설계 공간 내에 설치되어야 하는 모든 전기 장치는 공간 조건이나 최소 이격거리에 대한 제조업체의 사양을 고려하여 가상으로 설치해볼 수 있다.
