일체형 모터, 긴 수명의 웜감속기 ‘노드드라이브시스템즈’

순간 과부하 커버 가능한 강성 높은 제품
지능형 드라이브시스템의 필수 부품

1965년 기어드 모터 공급업체로서 사업을 시작한 노드드라이브시스템즈(NORD DRIVESYSTEMS)는 사업초기 기어 박스 하우징, 샤프트와 플랜지를 생산했으며, 1977년에 전 공정 가공장비를 보완함으로써 대부분의 부품을 직접 생산하는 체계를 구축하고, 고품질의 기어 제품을 전세계에 공급했다.

노드드라이브시스템즈는 1980년대 중반에는 모터, 인버터, 컨트롤 제품까지 사업영역을 확장함으로써 드라이브 솔루션을 공급하는 업체로 도약했으며, 1990년대에는 이탈리아에 모터 생산 공장을 설립하고 대량생산체제를 구축함으로써 전세계 고객대응을 위한 기반을 마련했다. 이 같은 노드드라이브시스템즈의 지능형 드라이브시스템의 필수 부품으로 평가 받고 있는 제품이 바로 웜감속기다.


스피드 웜감속기의 종류

노드드라이브시스템즈가 자랑하는 웜감속기는 다양한 라인업으로 구성되어 있다. 그 종류만 해도 크게 ‘RIGHT-ANGLE HELICAL WORM’를 비롯해 ‘MINICASE짋 SMI RIGHT-ANGLE WORM’, ‘FLEXBLOC™ SI RIGHT-ANGLE WORM’ 등 다양하다.

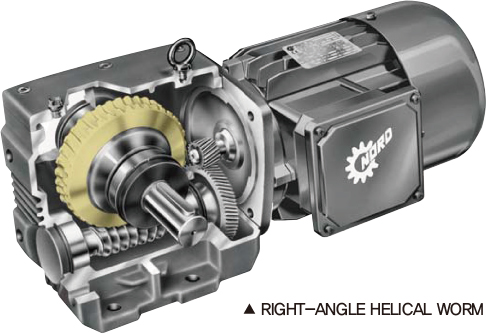

먼저 ‘RIGHT-ANGLE HELICAL WORM’은 직각 나선의 웜감속기로 일체형 모터 HP가 최소 0.16, 최대 20을 자랑한다. 일체형 모터는 0.2kW부터 15kW급까지 장착됐으며, 감속 기어의 수도 2~3개까지 다양하다. 옵션의 경우 NEMA C-face 또는 IEC 입력이 가능하며, 사용자가 정의 어댑터 플랜지, 플랜지 파일럿 제거 및 충격 완충장치를 포함하고 있는 제품이다. 1,750RPM에서 모터의 최소 출력 속도가 0.25 RPM, 1,750RPM 모터에서 최대 출력 속도 398rpm을 낼 수 있다.


뿐만 아니라 SHAFT의 데이터 옵션도 다양한데, 더블 솔리드 출력 샤프트, 사용자 정의 축, 사용자 정의 스플라인, 크로스 드릴 구멍, 304 스테인레스 스틸 등이 옵션 사항으로 선택할 수 있다. 특히 ‘RIGHT-ANGLE HELICAL WORM’의 모터 가용성은 56~286T까지 가능하고, 청동 합금 소재가 웜 휠 재료로 사용되어 강성의 수준 또한 높은 제품이다. 그 외에도 순간 과부하 용량을 275%까지 커버할 수 있으며, Class 35 iron 하우징 구조로 비틀림에도 뛰어난 강성을 지니고 있다.

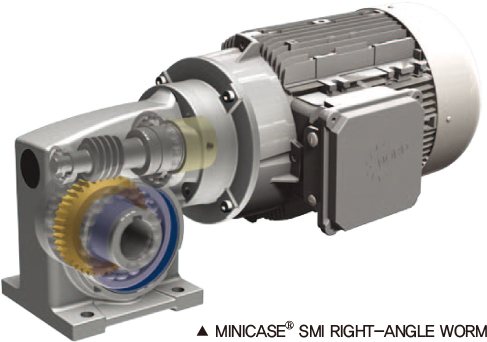

이어서 ‘MINICASE SMI RIGHT-ANGLE WORM’ 감속기는 186~4,683파운드의 토크용량을 자랑하며 5:1~100:1(단일 웜), 50:1~1000:1(단일 웜+H10 헬리컬 입력), 150:1~3000 :1(화합물 웜)의 비율을 특징으로 한다. 1750RPM 모터에서 출력 속도 범위는 17.5~350RPM(단일 웜)이다.

‘MINICASE짋 SMI RIGHT-ANGLE WORM’은 부드러운 바디 피트 주택 또는 플랜지, 샤프트 마운트 하우징, 액세서리 키트 조립 용의성을 제공, 일체형 모터, 높은 품질, 긴 수명 등을 커다란 장점으로 가지고 있다. 이 제품의 모듈러 엑세서리는 NEMA 어댑터(56C-184TC), IEC 어댑터(IEC 56-1EC112), 더블 웜 구성, 모터 및 브레이크 모터(0.16~ 5HP), 솔리드 출력축 옵션, B14 플랜지 마운트, 사용자 샤프트 고정 키트, 샤프트 보호 커버 등을 포함하고 있다.

또한 웜 피니언 기어의 강성 표면의 청동 합금 휠 기어링을 가지고 있으며, 최적화된 기어 접촉면을 통해 긴 수명을 자랑한다. 특히 고품질 ABEC-1 롤러 베어링을 장착하고, 이중 피니언 축 베어링 유지 및 기어 맞춤으로 모터를 보호할 수 있다.

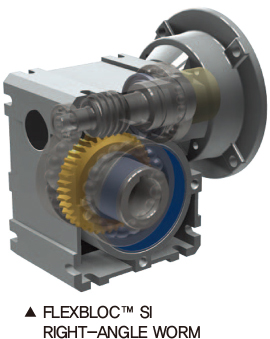

‘FLEXBLOC™ SI RIGHT-ANGLE WORM’ 스피드 감속기의 경우도 노드드라이브시스템즈의 타 감속기와 비슷한 성능 및 사양을 지니고 있으며, 웜 모듈 및 액세서리 키트를 자체 공장에서 생산해 내고 있다. 플랜지 또는 샤프트 장착의 범용 하우징, 모터 유무에 관계없이) C-face 또는 중실 축 입력, 부싱 키트 및 중실 축 출력 플러그인 키 입력이 가능하고, 합성 오일을 사용하는 만큼 긴 수명의 웜감속기를 경험할 수 있다.

노드드라이브시스템즈는 어떤 회사?

노드 드라이브시스템즈는 기계로부터 전기 컨트롤 제품에 이르는 광범위한 제품군을 생산하고 최고 품질의 드라이브 솔루션을 제공하는 다국적기업이다.



이 기업은 제품기술의 개발과 새로운 적용분야의 개척 등 적극적인 투자를 지속한 결과, 모든 제품군을 자체적으로 개발함은 물론 커팅, 열처리, 피니싱, 엔지니어링 등 생산기술 시스템도 구축하고 있다. 특히 노드드라이브시스템즈는 세계 각국에서 요구하는 높음 품질조건을 충족시키는 최신의 생산설비를 갖추고 있으며, 생산되는 모터, 기어 장치 그리고 드라이브는 완벽한 품질의 제품만이 고객에게 공급하고 있다. 1908년 초부터 현재까지 노드드라이브시스템즈는 기어 장치의 구성에 가장 중요한 혁신적 개발을 수행하고 있으며, 1981년 노드가 개발한 UNICASE 하우징은 이제 전세계적 기어박스 하우징의 기준이 되고 있다.

이와 관련 노드드라이브시스템즈는 “자회사들이 제품을 조립하고 생산하는 네트워크를 구축함으로써 설계, 제작, 품질관리, 사후처리까지 대응할 수 있는 장점을 제공한다”며, “특히 모터, 인버터, 드라이브 시스템 등 모든 드라이브 솔루션을 제공하는 기술력으로 고객들이 요청하는 특성에 맞혀 대응도 가능하다”고 강조했다. 기어 장치, 모터, 그리고 인버터를 단순 부품으로 공급하기 보다는 사용자에 최적화된 드라이브 솔루션을 제공하겠다는 노드드라이브시스템즈. 고객의 시스템 요구에 맞혀 최적화된 드라이브 솔루션을 제공하겠다는 그들의 향후 국내시장 행보를 주목해 보는 것도 좋을 것 같다.

자료제공 | 노드드라이브시스템즈(www4.nord.com)
